Optionale Zusatzmodule
Die Erweiterung mit dem Zusatzmodul TRZ/WRMAS Basic ist
optional und gehört nicht zum Lieferumfang der TRZ Basic. Bei
Bedarf wenden Sie sich bitte an Ihren Händler.
Wind-Regen-Meldung-Alarm-Störung (TRZ/WRMAS-Basic)
Folgende Komponenten sind anschließbar:
1 x Anschluss Wind-/Regenmelder WRM 24V oder
Regenmelder RM 24V
1 x pot.-freie Weiterleitung Alarm (RWA-Auslösung)
1 x pot.-freie Weiterleitung Sammelstörung, Kontaktbelastung
max. 24 V / max. 0,5 A
Einbau
Zentrale stromlos schalten (Netz und Akku), Platinenabstandshalter
auf die Grundplatine aufstecken, Zusatzmodul auf die Erweite-
rungsleiste aufstecken, gewünschte Anschlüsse herstellen und
überprüfen, Stromversorgung wieder herstellen (Netz und Akku).
Funktion Wind-/Regenmeldung prüfen
Keine RWA- und keine Störmeldung, grüne LED OK Betrieb
leuchtet. Taste AUF am Lüftungstaster betätigen, die Antriebe
fahren auf. Regensensorfläche des Witterungsmelders befeuchten,
die Antriebe fahren zu. Sofern der Lüftungstaster eine Anzeige für
AUF besitzt, blinkt diese. Die Lüftungsfunktion ist für die Zeit der
Wind- oder Regenmeldung gesperrt. RWA auslösen - die Antriebe
müssen während einer Wind- oder Regenmeldung öffnen (RWA hat
Vorrang).
Zum Testen der Windmeldung muss für ca. 3 Min. ein ständiger
Luftstrom am Windrad anliegen (z.B. ein Fön), ansonsten erfolgt
die Prüfung wie oben beschrieben.
Funktion Alarm (RWA) und Störung prüfen
Keine RWA- und keine Störmeldung, grüne LED OK Betrieb
leuchtet. RWA auslösen. Schließerkontakt an den Klemmen
4 + 5 schaltet. Die Funktion ist in Ordnung, wenn der Durchgang
messbar ist. RWA-ZU (Reset) betätigen, Grundstellung, keine RWA-
Auslösung und keine Störmeldung. Störmeldung simulieren durch
Ziehen der Akkusicherung F3, Auslösung! Sicherung F3 wieder
einsetzen, Zentrale wieder in Grundstellung bringen, komplette
Inbetriebnahme der TRZ Basic wiederholen. Keine Fehler, Funktion
ist in Ordnung, die Anlage ist betriebsbereit.

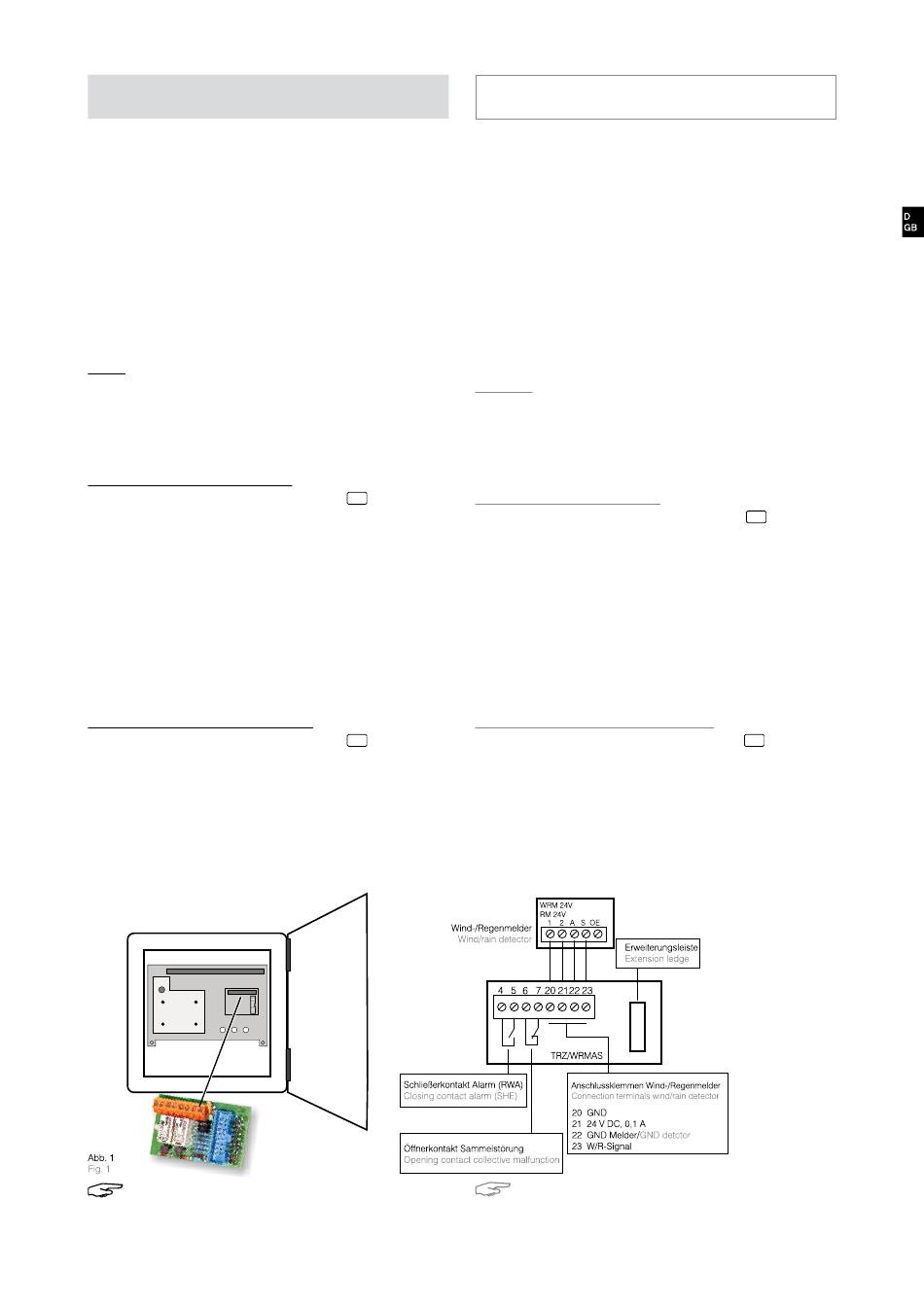

Hinweis: Platine wie in Abb. 1 dargestellt (Anschlussklemm-
leiste oben) aufstecken.
Additional modules optional
The extension by the additional module TRZ/WRMAS Basics is an
option, it is not part of the TRZ Basic standard supply. Please ask
your distributor if required.
Wind-rain-detection-alarm-malfunction
(TRZ/WRMAS-Basic)
The following components can be connected:
1 x connection wind/rain detector WRM 24V or rain
detector RM 24V
1 x pot.-free transmission Alarm (SHE-activation)
1 x pot.-free transmission collect. malfunction, charge on contact
max. 24 V / max. 0.5 A
Installation
Disconnect the control panel from power supply (mains and batte-
ry), plug the spacer to the principal circuit control board, plug the
additional module to the extension ledge, create the desired con-
nections and check, restablish power supply (mains and battery).
Check wind/rain detection function
No SHE and no malfunction signal, the green LED
shining. Press the switch Open at the vent switch, the motor opens.
Humidify the rain sensor surface of the weather detector the drives
are closing. If the vent switch has a display for Open, it flashes. The
ventilation function is blocked as long as a wind or rain alarm is
pending. Activate SHE - the drives have to open during a pending
wind or rain alarm (SHE has priority).
To test the wind detection, a permanent air current has to be
detected at the wind wheel (hair dryer). Otherwise, procede for the
checking as described above.
Check Alarm (SHE) and malfunction function
No SHE and no malfunction detection, green LED
- is shinig. Ativate SHE. The closing contact at the terminals 4 +
5 switches. The function is OK if the passage can be measured.
Activate SHE Closed (Reset), initial position, no SHE-activation and
no malfunction detection. Take of the battery fuse F3 to simulate a
malfunction, Activation! Replace fuse F3 back, control panel again
in initial position, repeat complete bringing into service of the TRZ
Basic. No errors, function is OK, system ready for operation.
Note: Attach the board (connection terminal at top) as
shown at fig. 1.
operating is
OK
- operating
OK
9
