Anschlussmöglichkeiten
- 4 Linearantriebe 24 V DC mit eigener elektonischer
Lastabschaltung oder
- 4 Kettenantriebe mit Endschaltern (gesamte Stromaufnahme
aller angeschlossenen Antriebe max. 4 A)
- 10 RWA-Bedienstellen RBH/3A...
- automatische Melder in 2-Leiter-Technik, optische Rauchmelder
und/oder Wärmedifferential-Melder und/oder Wärmemaximal-
Melder
- 10 externe Lüftungstaster AUF/STOP/ZU (z. B.: Typ LTA 25)
Erweiterungsmöglichkeiten über separat erhältliche
Zusatzmodule
TRZ/WRMAS Basic (Wind-Regen-Meldung-Alarm-Störung). Zum
Anschluss von max. 1 Wind-/ Regenmelder (Typ WRM 24V) oder
Regensensor (Typ RS) und zur pot.-freien Meldung Alarm (RWA-
ausgelöst) und Sammelstörung (max. 24 V / max. 0,5 A).
Montage
Die Montage der Steuerzentrale muss in trockenem Raum erfolgen.
Die Montageorte der RWA-Bedienstellen und Lüftungstaster
müssen gut sichtbar und erreichbar sein (RWA-Bedienstelle =
1,4 m über Fußbodenoberkante). Nicht hinter Wandvorsprüngen,
Türflügeln oder von Baukörpern verdeckt montieren.
Steuerzentrale öffnen und an den vorgegebenen 4 Bohrungen am
Baukörper befestigen. Für geeignetes Befestigungsmaterial ist zu
sorgen. Bedienelemente, Antriebe, Anschlussdosen (max. 1,2 m
zum Antrieb) und automatische Melder nach deren beiliegenden
Bedienungsanleitungen montieren. Entsprechende Vorschriften
(siehe Seite 2) einhalten.
Kabelplan
Possible connections
- 4 linear drives 24 V DC with integrated electronic power cut-off, or
- 4 chain motors with limit switches (overall power consumption of
all motors connected: max. 4 A)
- 10 SHE manual call points RBH/3A...
- automatic detectors with 2-wire-technology, optical smoke
detectors and/or detectors of heat differential and/or detectors of
maximum heat
- 10 external vent switches Open/Stop/Closed (e.g. type LTA 25)
Extensions via optional modules
TRZ/WRMAS Basic (Wind rain detector alarm malfunction). To
connect max. 1 wind/rain detector (type WRM 24V) or rain sensor
(type RS) and potential free trans-mission of the signals Alarm
(SHE activated) and malfunction collection (max. 24 V / max. 0.5 A)
Assembly
The SHE control panel has to be installed in a dry room. The
assembly places for the SHE manual call points and the vent
switches must be well visible and accessible (SHE call point =
1.4 m over the top edge of the floor). Do not assemble behind wall
projections, door casements or hide behind construction elements.
Open the SHE control panel and fix it at the specified 4 bore-holes
to the construction body. Make sure to provide appropriate material
for the fixations. Assembly of control elements, drives, junction
boxes (max.1.2 m to the drive) and automatic detectors according
to their joint operating instructions. Please observe applicable
regulations (see Page 2).

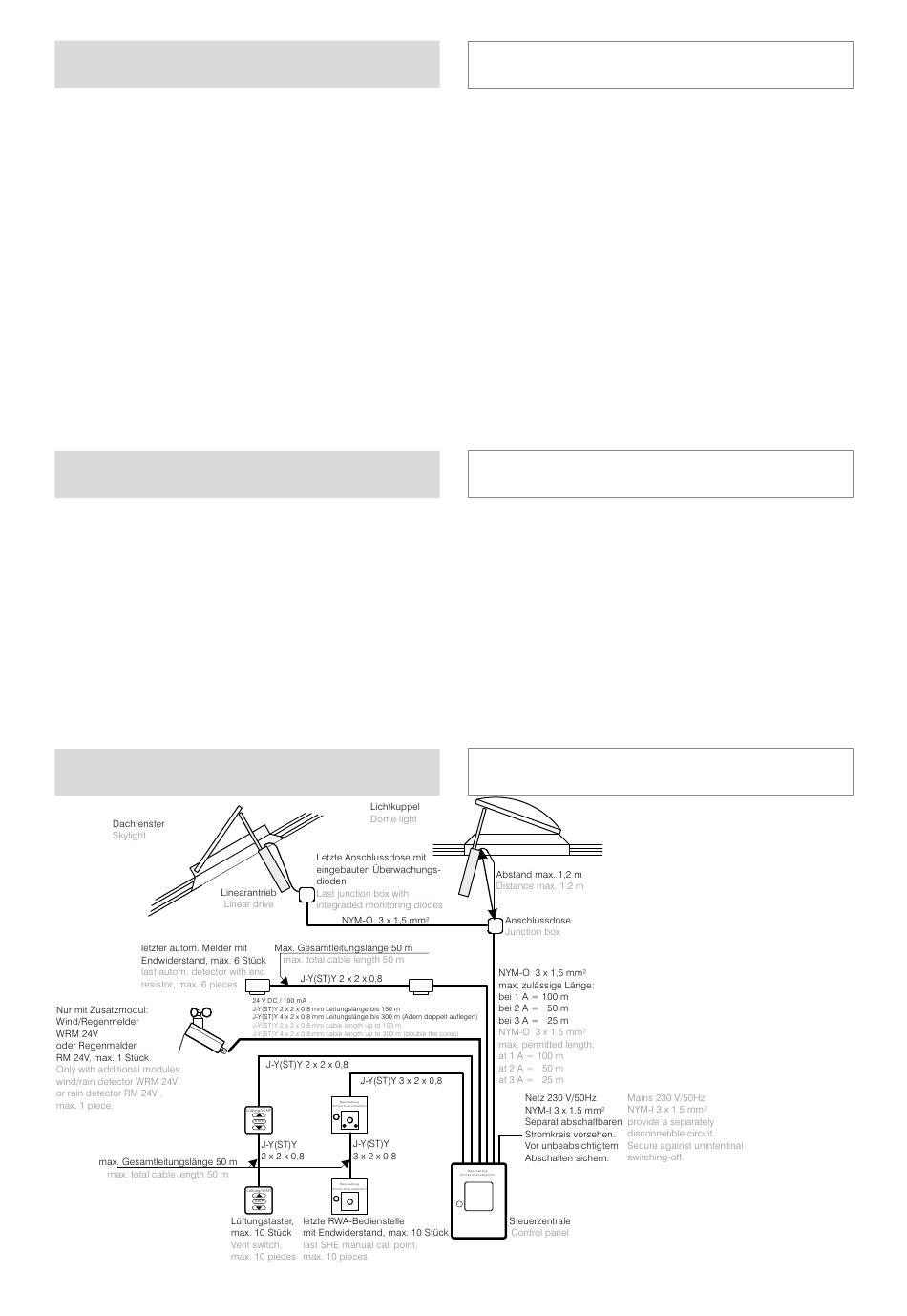

Routing of cables
