3. Mit einem Schraubendreher, 3 x 200 mm, wird die M4 Voreinstellspindel innerhalb der verzahnten
Hohlspindel rechts herum bis zum Anschlag eingeschraubt. Damit ist die gewünschte Drosseleinstellung
festgehalten.
By means of a screw driver, 3 x 200 mm, screw in the M4 presetting stem into the toothed hollow stem
up to the stop. In this way the required choking position is kept.
4. Das Ventil kann nur noch bis zur voreingestellten Drosseleinstellung geöffnet werden.
The valve can be only opened to the present choking position.
5. Nach erfolgter Einstellung kann das Bedienoberteil montiert werden.
After the setting is carried out successfully, the operating upper part can be mounted.

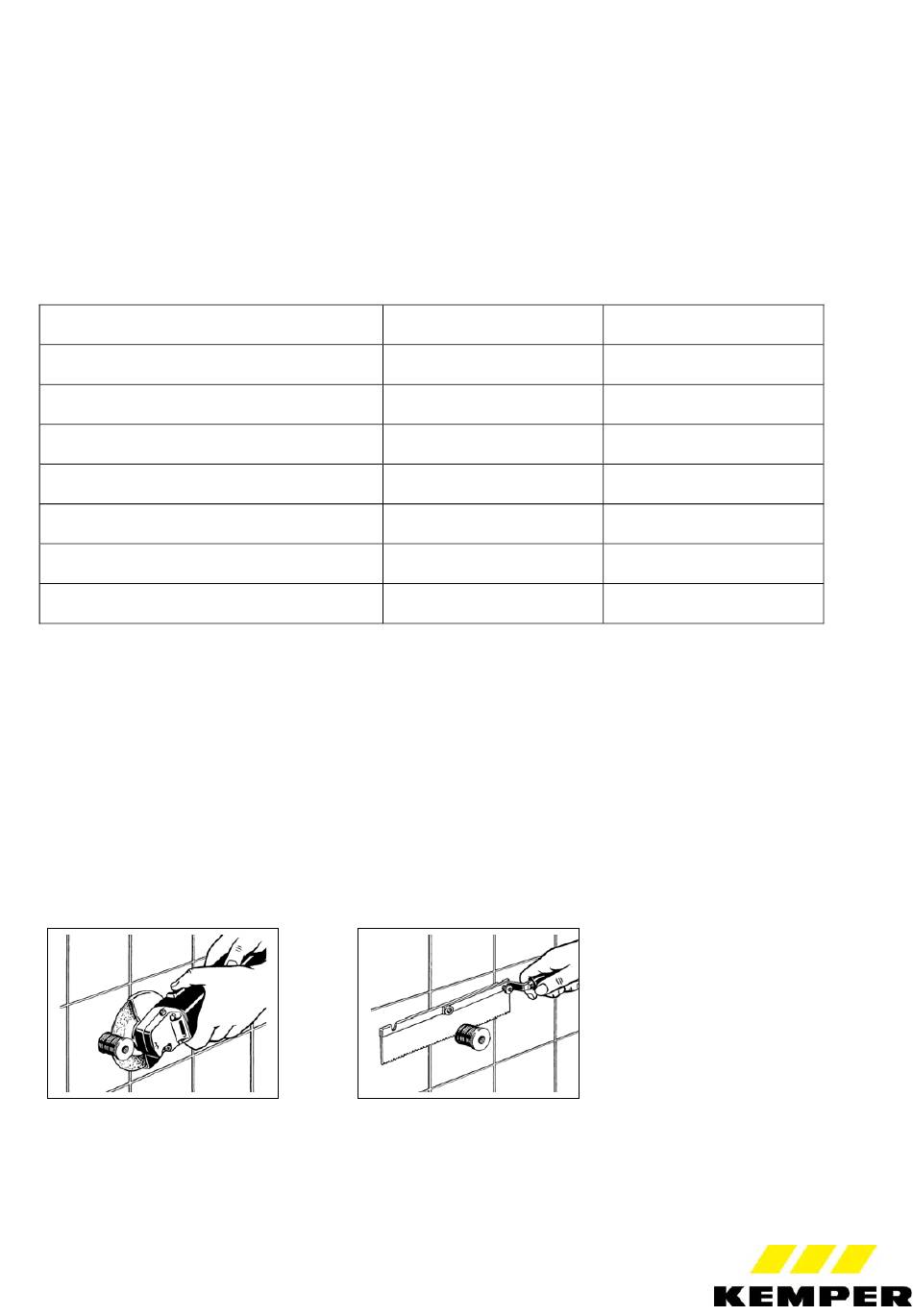

Ersatzteilliste
List of spare parts
1 Grundkörper Innenoberteil
Basic body inside upper part valve cone
2 Befestigungsset
Assembly kit
3 Dichtmanschette
Packing
4 Fertigmontageset Griffeinheit
Measure Set
5 Fertigmontageset Behördenoberteil
Measure Set
6 Bauschutzkappe
Pre-tilling protective
7 Dämmschale
Insulating shell
Optionales Zubehör
Accessories
Verlängerungsset bis 90 mm
Extension Set till 90 mm
Befestigungsset für Vorwandinstallation
Attachment Set for front-wall installation
Abschneidemöglichkeiten
Cutting-off possibilities
Trennschleifer mit Steinscheibe
ø 115 mm
Cut-off grinding machine with
Stone slitting wheel 115 mm
Figur 520-527
Figure 520-527
Best.-Nr. E0109560010 ..
Order No E0109560010 ..
Best.-Nr. 59700 .. Option
Order No 59700 .. option
Best.-Nr. 59700 .. Option
Order No 59700 .. option
Best.-Nr. 59000
Order No 59000
Best.-Nr. 59100
Order No 59100
Best.-Nr. B310056001015
Order No B310056001015
Best.-Nr. 47114 .. Option
Order No 47114 .. option
Figur 59900
Figure 59900
Figur 59700
Figure 59700
verkröpfte Handsäge
Hand saw
- 3 -
Figur 052-056
Figure 052-056
E0112005600
E0112005600
