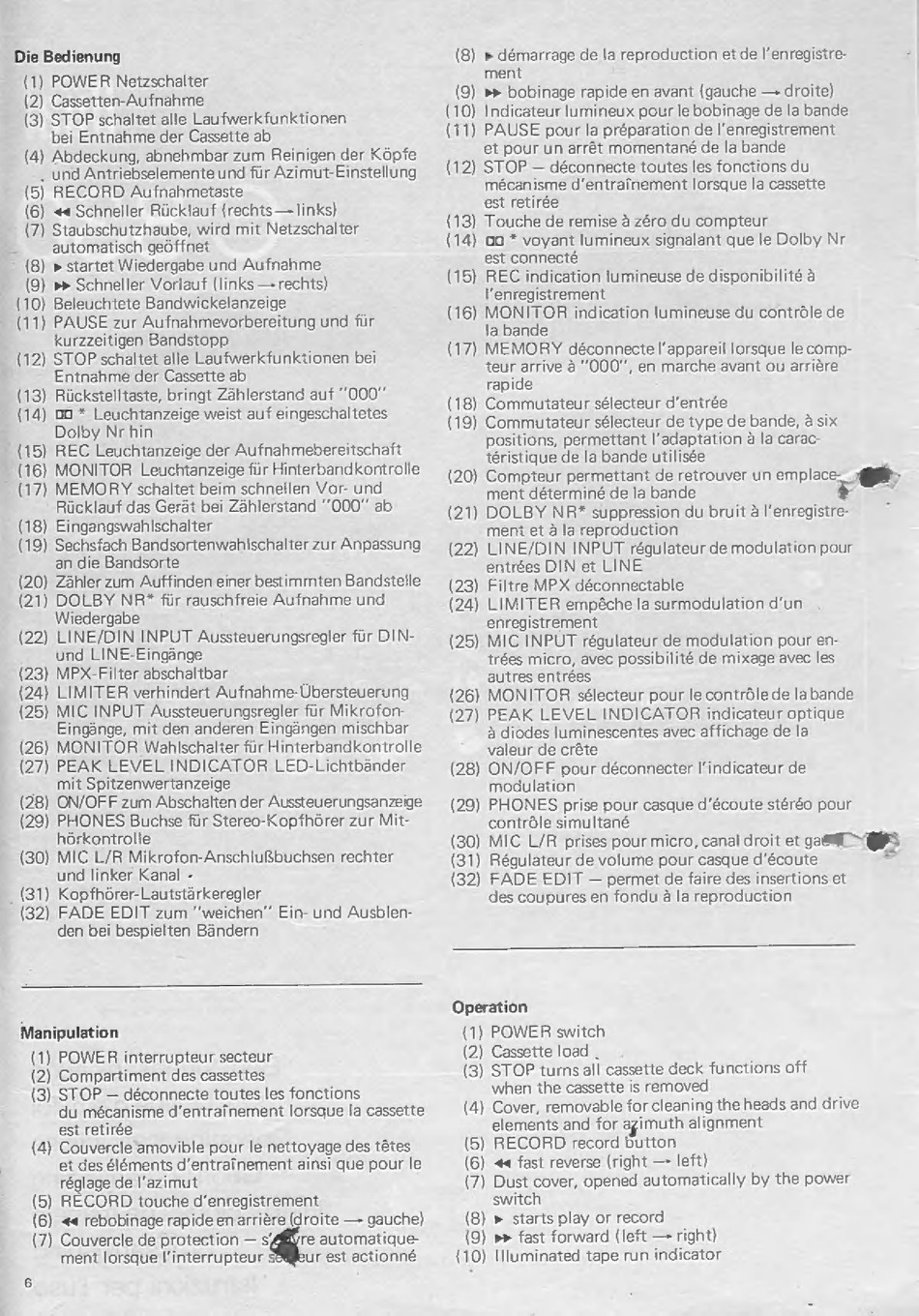

Die Bedienung
(1) POWER Netzschalter
(2) Cassetten-Aufnahme
(3) STOP schaltet alle Laufwerkfunktionen
bei Entnahme der Cassette ab
(4) Abdeckung, abnehmbar zum Reinigen der Köpfe
. und Antriebselemente und für Azimut-Einstellung
(5) RECORD Aufnahmetaste
(6) «4 Schneller Rücklauf (rechts
— links)
(7) Staubschutzhaube, wird mit Netzschalter
automatisch geöffnet
(8) » startet Wiedergabe und Aufnahme
(9) »» Schneller Vorlauf (links
— rechts)
(10) Beleuchtete Bandwickelanzeige
(11) PAUSE zur Aufnahmevorbereitung und für
kurzzeitigen Bandstopp
(12) STOP schaltet alle Laufwerkfunktionen bei
Entnahme der Cassette ab
(13) Rückstelltaste, bringt Zählerstand auf "000"
(14) na * Leuchtanzeige weist auf eingeschaltetes
Dolby Nr hin
(15) REC Leuchtanzeige der Aufnahmebereitschaft
(16) MONITOR
Leuchtanzeige für Hinterbandkontrolle
(17) MEMORY schaltet beim schnellen Vor- und
Rücklauf das Gerät bei Zählerstand "000" ab
(18) Eingangswahlschalter
(19) Sechsfach Bandsortenwahlschalter zur Anpassung
an die Bandsorte
(20) Zähler zum Auffinden einer bestimmten Bandstelle
(21) DOLBY NR* für rauschfreie Aufnahme und
Wiedergabe
(22) LINE/DIN INPUT Aussteuerungsregler für DIN-
und LINE-Eingänge
(23) MPX-Filter abschaltbar
(24) LIMITER verhindert Aufnahme-Übersteuerung
(25) MIC INPUT Aussteuerungsregler für Mikrofon-
Eingänge, mit den anderen Eingängen mischbar
(26) MONITOR Wahlschalter für Hinterbandkontrolle
(27) PEAK LEVEL INDICATOR
LED-Lichtbänder
_
mit Spitzenwertanzeige
(28) ON/OFF zum Abschalten der Aussteuerungsanzeige
(29) PHONES Buchse für Stereo-Kopfhörer zur Mit-
hörkontrolle
(30) MIC L/R Mikrofon-Anschlußbuchsen rechter
und linker Kanal -
- (31) Kopfhörer-Lautstärkeregler
(32) FADE EDIT zum "weichen" Ein- und Ausblen-
den bei bespielten Bändern
Manipulation
(1) POWER interrupteur secteur
(2) Compartiment des cassettes
(3). STOP — déconnecte toutes les fonctions
du mécanisme d'entraf nement lorsque la cassette
est retirée
(4) Couvercle amovible pour le nettoyage des têtes
et des éléments d'entrafnement ainsi que pour le
réglage de l'azimut
(5) RÉCORD touche d'enregistrement
(6) +4 rebobinage rapide en arrière (droite — gauche)
(8) > démarrage de la reproduction et de ľenregistre-
ment
(9) »» bobinage rapide en avant (gauche — droite)
(10) Indicateur lumineux pour le bobinage de la bande
(11) PAUSE pour la préparation de l'enregistrement
et pour un arrêt momentané de la bande
(12) STOP — déconnecte toutes les fonctions du
mécanisme d'entraînement lorsque la cassette
est retirée
(13) Touche de remise à zéro du compteur
(14) oo * voyant lumineux signalant que le Dolby Nr
est connecté
(15) REC indication lumineuse de disponibilité à
l'enregistrement
(16) MONITOR indication lumineuse du contrôle de
la bande
(17) MEMORY
déconnecte l'appareil lorsque le comp-
teur arrive å "000", en marche avant ou arrière
rapide
(18) Commutateur sélecteur d'entrée
(19) Commutateur sélecteur de type de bande, à six
positions, permettant l'adaptation à la carac-
téristique de la bande utilisée
(20) Compteur permettant de retrouver un emplace- ¡e
ment déterminé de la bande
(22) LINE/DIN INPUT régulateur de modulation pour
entrées DIN et LINE
(23) Filtre MPX déconnectable
(24) LIMITER empêche la surmodulation d'un
enregistrement
(25) MIC INPUT régulateur de modulation pour en-
trées micro, avec possibilité de mixage avec les
autres entrées
(27) PEAK LEVEL INDICATOR
indicateur optique
à diodes luminescentes avec affichage de la
valeur de crête
(28) ON/OFF pour déconnecter l'indicateur de
modulation
(29) PHONES prise pour casque d'écoute stéréo pour
contrôle simultané
(30) MIC L/R prises pour micro, canal droit et eet
5)
(31) Régulateur de volume pour casque d'écoute
(32) FADE EDIT — permet de faire des insertions et
des coupures en fondu à la reproduction
Operation
(1) POWER switch
(2) Cassette load .
(5) RECORD record button
(8) » starts play or record
(9) »» fast forward (left — right)
(10) llluminated tape run indicator
