Kraftstoffversorgung - Solo 2625 02 i Handbuch

Baureihe/Typ
2625 02 i

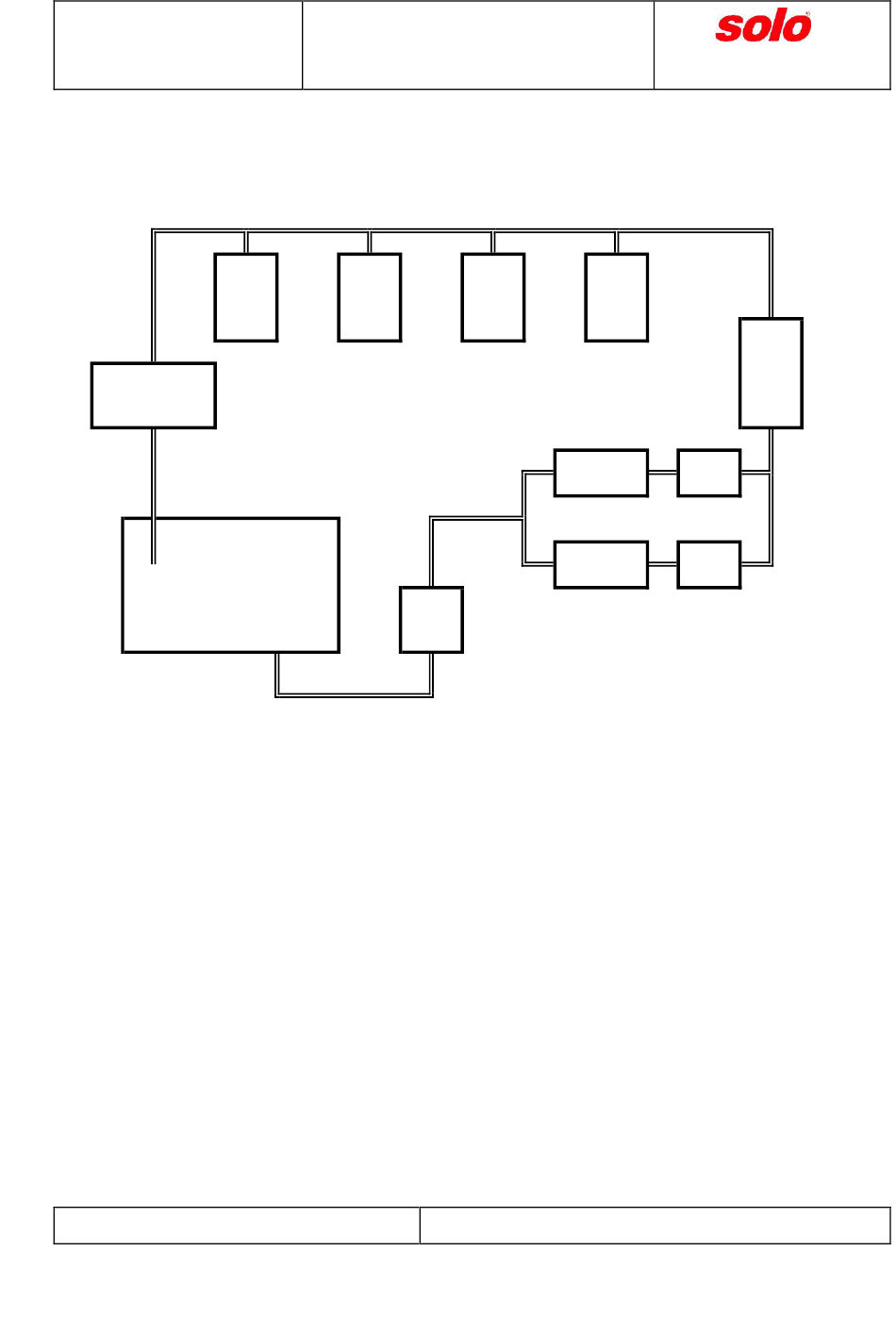

Kraftstoffversorgung

EV NS
Druckregler
Benzintank
EV 1 : Einspritzventil Normalsystem Generatorseite
EV 2 : Einspritzventil Normalsystem Abtriebseiteseite
EV RS : Einspritzventil Redundanzsystem
EV RS : Einspritzventil Redundanzsystem
Pumpe NS : Benzinpumpe Normalsystem
Pumpe RS : Benzinpumpe Redundanzsystem
RV : Rückschlagventil
Ausgabe 2 vom 21.November 2012
Handbuch
EV NS EV2
Filter 1
KLEINMOTOREN GMBH
Stuttgarter Str. 41
D 71050 Sindelfingen, Germany
EV1
Filter 2
Pumpe
RS RV
Pumpe
NS RV
Seite 8 von 9 Seiten
