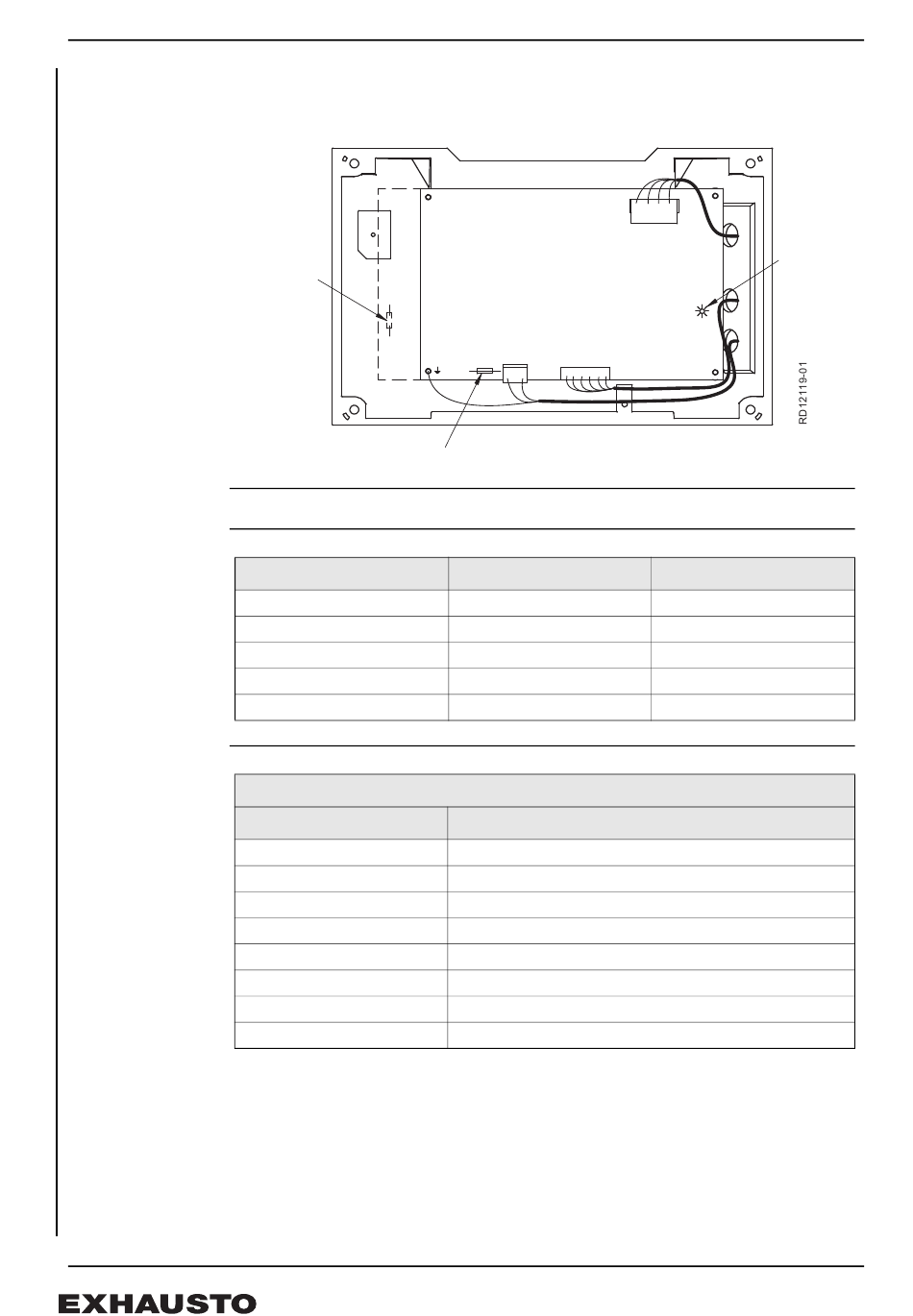

1.3.3 Fejlfinding for 1-fasede FC-motorer

Frekvensomformers
sikringsboks
Diode lyser ikke... ...kontroller sikring.
Skema sikring
Fejlfindingsskema
Når fejlen er afhjulpet, kan indikationen (diode blink) på frekvensomformeren afstilles
ved at afbryde forsyningsspændingen midlertidigt indtil lysdioden slukkes.
Placering af
sikring
BESF160
BESF200
BESF225
BESF250
Placering af sikring
BESF180
Ventilatortype
BESF160-2-1FC
BESF180-4-1FC
BESF200-4-1FC
BESF225-4-1FC
BESF250-4-1FC
Den grønne diode indikerer følgende
Diode blinker...
1 gang/pause 1 sekund
1 gang/pause 4 sekunder
2 gange/pause 4 sekunder
3 gange/pause 4 sekunder
4 gange/pause 4 sekunder
5 gange/pause 4 sekunder
6 gange/pause 4 sekunder
7 gange/pause 4 sekunder
Sikrings størrelse
6.3 A
4A
6,3A
6,3A
10A
Beskrivelse
Normal drift
Fejl: Høj temperatur
Fejl: Underspænding
Fejl: Overspænding (generator)
Fejl: Overbelastning (motorstrøm )
Fejl: Effektmodulfejl
Fejl: Kommunikations-time-out
Fejl: Fasefejl
20/60
DK - BESF - Produktvejledning
