Fußzeile:
Die Fußzeile enthält drei Navigationsbuttons, einen Statusbereich und die Tasten für EIN und AUS
Einstellungen: Bevor das Einstellmenü erscheint muss zunächst ein Code eingegeben
werden (geschützter Bereich).
Stunden/ Wartungen/ Serviceinformationen
Meldungsspeicher: Anzeige der letzten 20 Meldungen (Warnungen, Wartungen, Störungen)

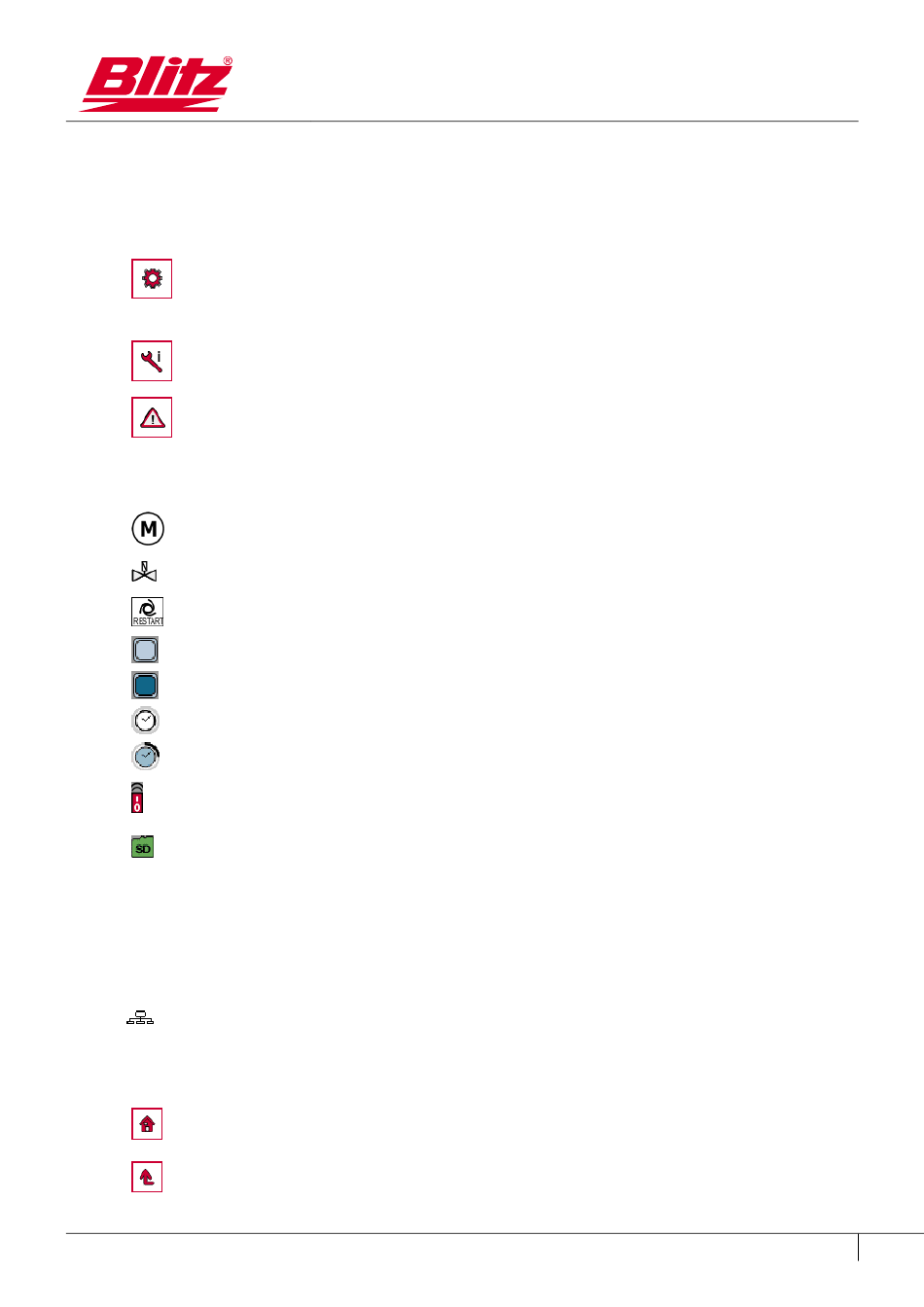

Folgende Symbole werden im Statusbereich verwendet:
Motor läuft
Lastventil geöffnet
Meldungsspeicher: Anzeige der letzten 20 Meldungen (Warnungen, Wartungen, Störungen)
Fern Last/Leer aktiv, Lastlauf nicht angefordert
Fern Last/Leer, Lastlauf angefordert
Schaltuhr aktiv, keine Anforderung durch die Schaltuhr
System eingeschaltet aufgrund der Schaltuhranforderung
Fernsteuerung aktiviert: GLW-Slave über serielle Schnittstelle oder Fern Ein/Aus und/oder
Last/Leer über entsprechende Konfiguration digitaler Eingänge
Status Micro SD-Karte. Folgende zustände sind möglich:
GLW- Master- Steuerung kontrolliert den Kompressor über die RS485 Schnittstelle
Die wichtigsten Navigationselemente sind:
der „Home"-Button führt von jeder beliebigen Anzeigeseite zurück in die Grundanzeige (in
der Grundanzeige nicht vorhanden). Ein eventuell zuvor eingegebener Code wird verworfen
der Pfeil eine Ebene zurück/ nach oben
123456
▪
→ keine SD- Karte gesteckt
Symbol grau
▪
→ SD- Karte gesteckt und OK
Symbol grün
▪
→ Datenlogging aktiv, aber keine SD- Karte
Symbol gelb
gesteckt
▪
→ SD- Karte Fehler (Karte voll oder
Symbol rot
Zugriffsfehler)
Monsun Dynamic
Bedienung der Steuerung
15
