Bedienung der Steuerung
Aufbau der Anzeige
Darstellung der aktuellen Messwerte:
Alle aktuellen Analogwerte und die Stellgröße für den Umrichter werden im linken
Anzeigebereich dargestellt.
Die Messwerte für Netzdruck und Endtemperatur und optionale Öltemperatur werden
außerdem regelmäßig (Intervall 5s) gespeichert. Die so gesammelten Daten werden auf
der rechten Seite grafisch dargestellt.
Die verschiedenen Farben der Kurven dienen der besseren Übersicht. Die Verläufe
können durch An-/Abwählen einzeln ein- und ausgeblendet werden (Checkboxen auf der
linken Seite).
In der Grafik sind folgende Elemente bedienbar:
Obergrenzen der beiden y-Achsen
Dargestellter Zeitraum:
▪
▪
14

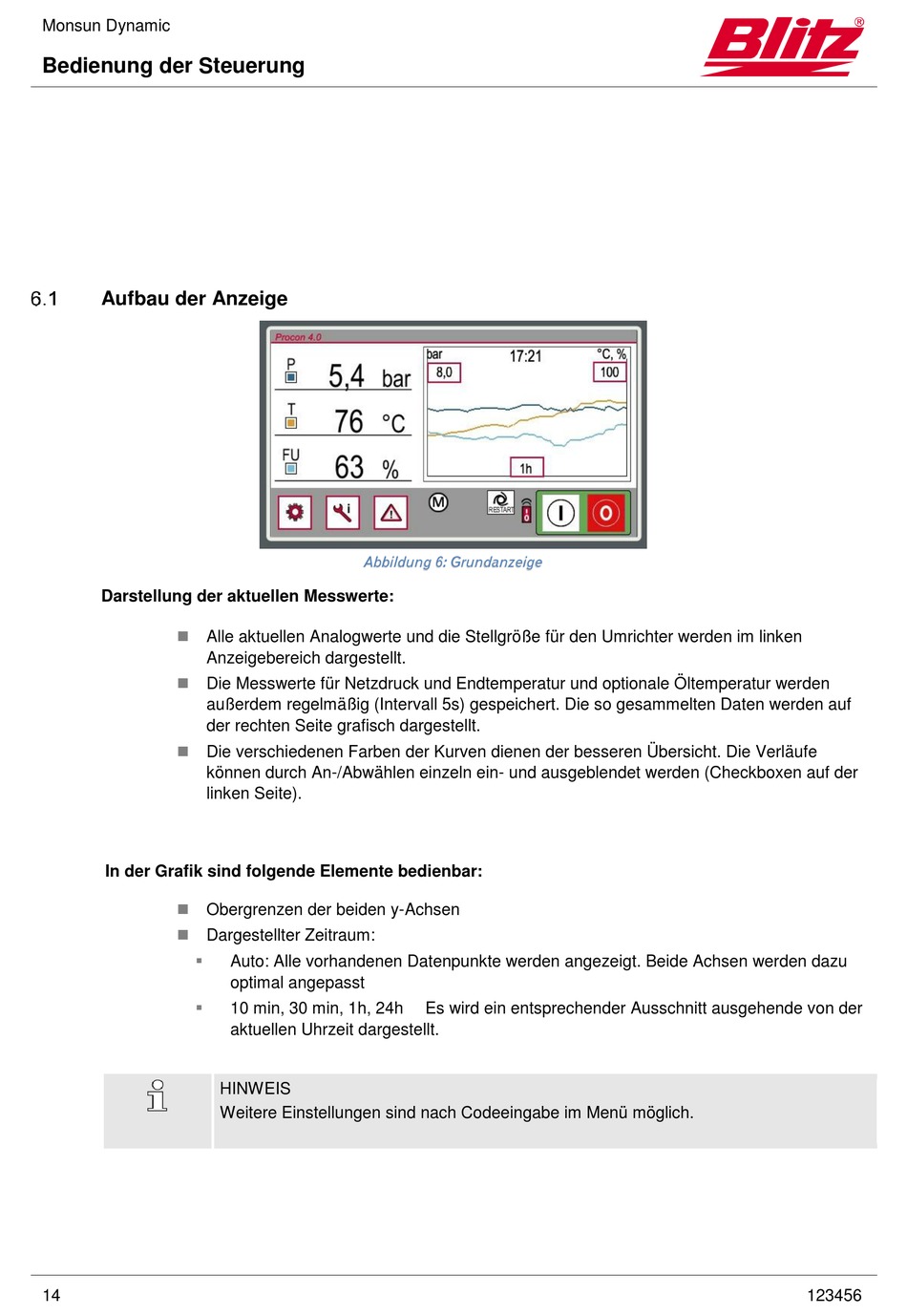

Abbildung 6: Grundanzeige
Auto: Alle vorhandenen Datenpunkte werden angezeigt. Beide Achsen werden dazu
optimal angepasst
10 min, 30 min, 1h, 24h
aktuellen Uhrzeit dargestellt.
HINWEIS
Weitere Einstellungen sind nach Codeeingabe im Menü möglich.
Es wird ein entsprechender Ausschnitt ausgehende von der
