PROZESS
UND DIALOGGERÄT
4. Elektrischer Anschluss
Um den elektrischen Störschutz sicherzustellen, muss das Gehäuse mit
GND verbunden werden (z.B. mit der Fahrzeugmasse).
Zum Schutz des gesamten Systems (Dialoggerät und Verkabelung) sind die
einzelnen Stromkreise abzusichern.
Bezeichnung
Versorgungsspannung Dialoggerät
Versorgungsspannung Ausgänge (nur CR1053)

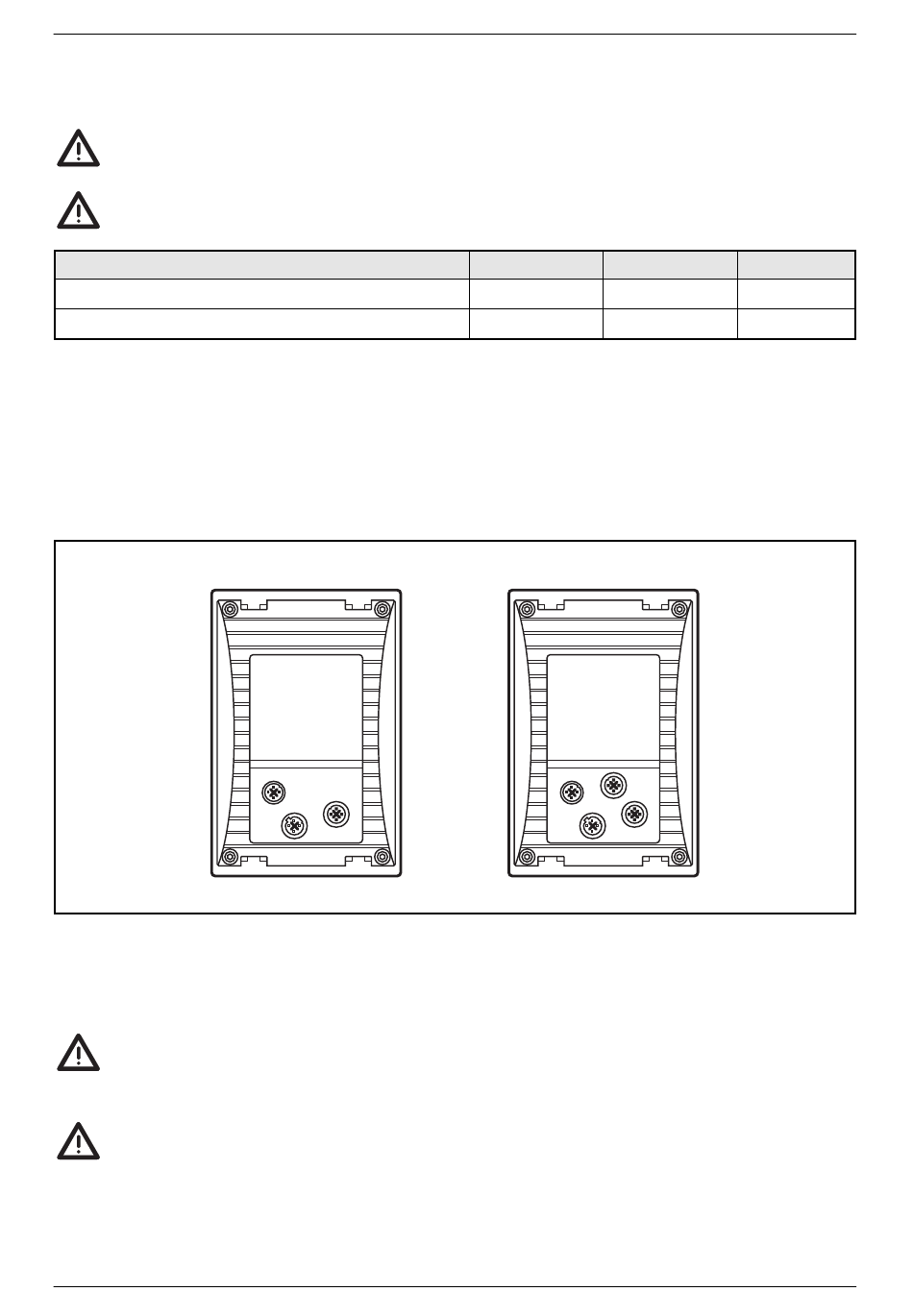

Die Anschlüsse der Versorgungsleitungen, Schnittstellen und Ein-/Ausgänge
(CR1053) erfolgen über M12-Steckverbinder auf der Geräterückseite.
Stecker 1 (Stift):
Stecker 2 (Buchse): RS232-Schnittstelle, CAN-Schnittstelle
Stecker 3 (Buchse): Ein-/Ausgänge
Stecker 4 (Buchse): Ethernet
Anschlussbelegungen der Stecker siehe Technische Daten, CR1052 (Seite 13) und
CR1053 (Seite 15).
In EMV-kritschen Applikationen Signalleitungen abschirmen.
Um eine Korrosion zwischen den Steckverbindern und dem Zink-Druck-
guss-Gehäuse des Gerätes zu vermeiden, keine Kabeldosen mit Edelstahl-
verschraubung verwenden.
Die serielle Schnittstelle nur im spannungslosen Zustand verbinden oder
trennen.
Beim Trennen oder Verbinden der seriellen Schnittstelle unter Spannung
kann es zu undefinierten Zuständen kommen, die zu einer Schädigung des
RS-232 Treiberbausteins führen.
10
SEITE
PDM 360
COMPACT
Versorgung, CAN-Schnittstelle
CR1052
1
4
2
Potential
Stecker / Pin
VBB
1 / 2
S
VBB
3 / 5
O
CR1053
3
1
4
2
Sicherung
2 A
2 A
