indexa VT200 Kurzanleitung Zur Installation Seite 4

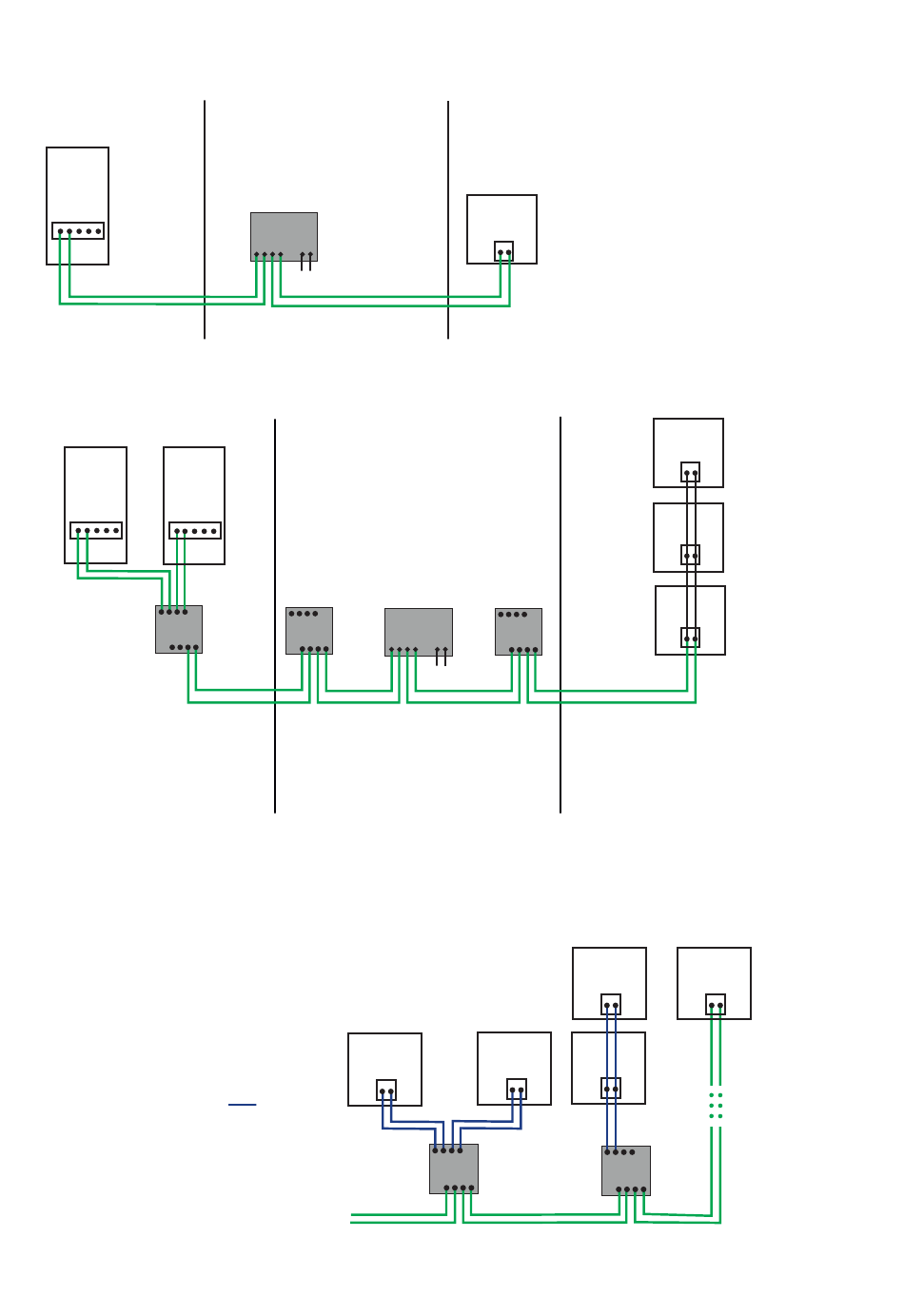

5. Busaufbau
5a: Einfacher Busaufbau
Türsprechstelle
5b: Busaufbau mit Zusatzkomponenten und Innenstation "in Reihe"
V4
Wird in einem System
mehr als eine Türsprechstelle
betrieben, müssen ein Verteiler
VT200V4 und ein Netzgerät
VT200NG3 verwendet werden
5c: Verdrahtung von Innenstationen mit Stichen
Stiche vom Bus nur über
!
Verteiler
Ende vom Bus abschließen
!
(einmal, am Monitor oder
ggf. am Verteiler)
Ende von jedem Stich ( )
!
abschließen (am Monitor)
Unbelegte Stichausgänge
!
der Verteiler werden nicht
abgeschlossen
4
Netzgerät/Zubehör
NG
N L
R
Reihenfolge beachten:
VT200R vor VT200NG
VT200IPG nach VT200NG
TERM ON
Vom
Netzgerät
VT200V2: max. 2 Stiche,
max. 1 Innenstation pro Stich
Innenstationen
Grundsätzlich gibt es eine Busleitung,
die durch die verschiedenen Kom-
TERM ON
ponenten durchgeschliffen wird (OUT,
IN-OUT, IN-OUT...).
NG
IPG
N L
Max. 6 Innenstationen "in Reihe"
parallel aufgelegt
(Innenstationen mit Stichen siehe 5c)
TERM ON
V2
TERM ON TERM ON
TERM ON TERM ON
V4
VT200V4: max. 4 Stiche,
max. 2 Innenstationen in Reihe pro Stich
ohne Stiche
Innenstation oder
Verteiler am Bus-
Ende müssen
terminiert werden
