indexa VT200 Kurzanleitung Zur Installation Seite 7

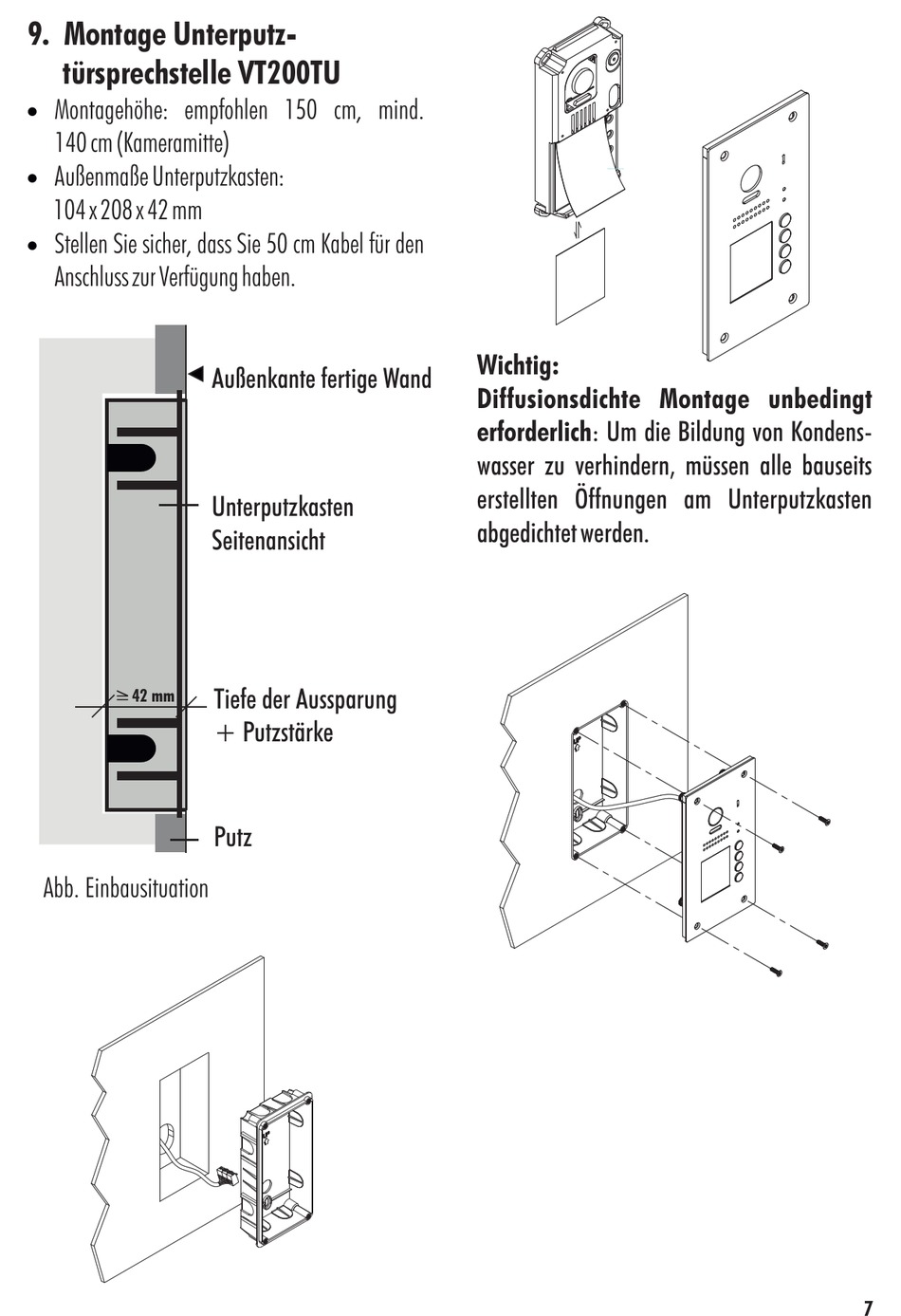

9. Montage Unterputz-
türsprechstelle VT200TU
Montagehöhe: empfohlen 150 cm, mind.
!
140 cm (Kameramitte)
Außenmaße Unterputzkasten:
!
104 x 208 x 42 mm
Stellen Sie sicher, dass Sie 50 cm Kabel für den
!
Anschluss zur Verfügung haben.
> 42 mm
Abb. Einbausituation
Außenkante fertige Wand
Unterputzkasten
Seitenansicht
Tiefe der Aussparung
+ Putzstärke
Putz
AcDbMLeader (ACDB_MLEADER_CLASS)
Wichtig:
Diffusionsdichte Montage unbedingt
erforderlich: Um die Bildung von Kondens-
wasser zu verhindern, müssen alle bauseits
erstellten Öffnungen am Unterputzkasten
abgedichtet werden.
7
