indexa VT200 Kurzanleitung Zur Installation Seite 2

2. Verdrahtung und DIP-Schalter
"TERM"

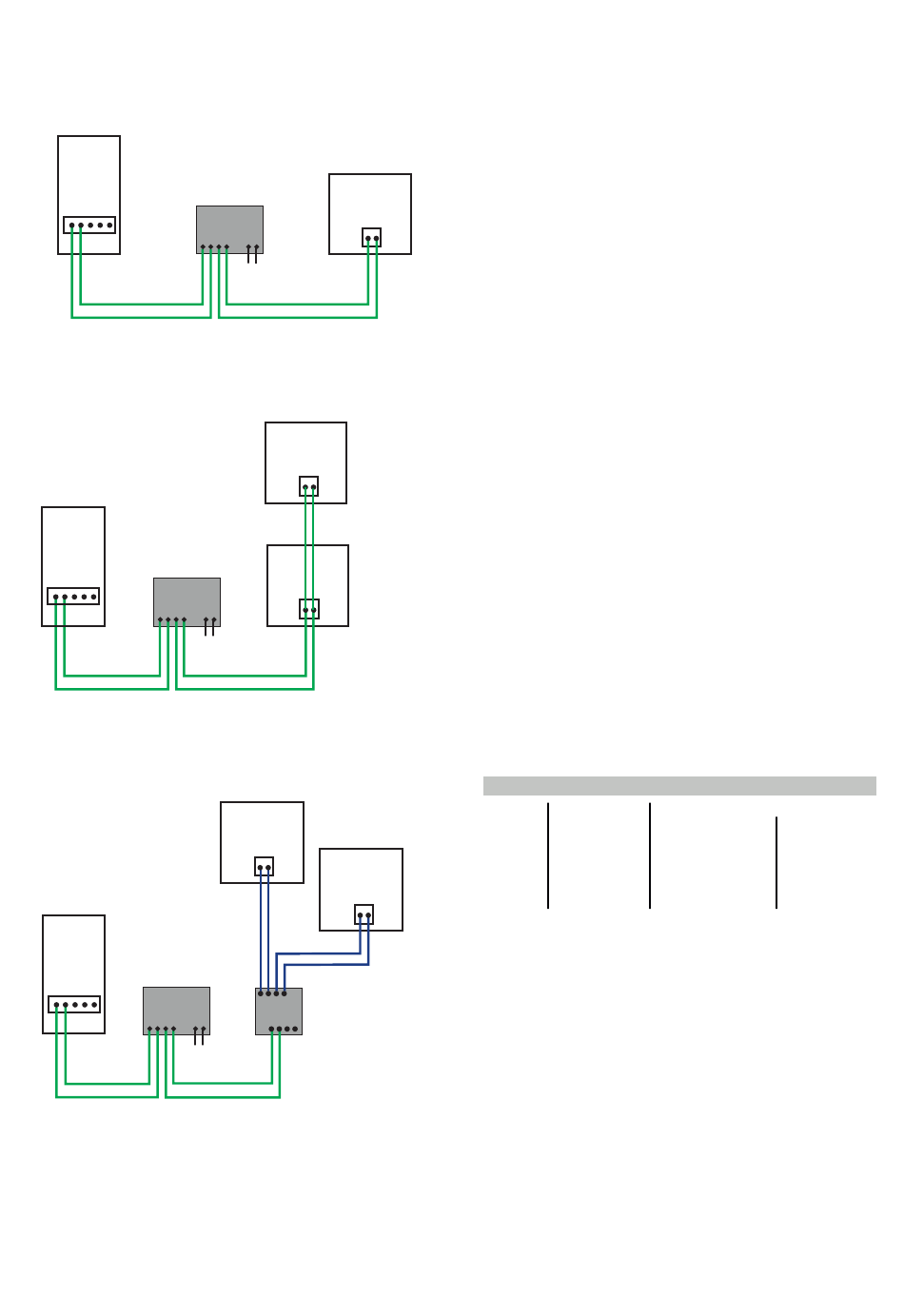

2a) Eine Innenstation
2b) Zwei Innenstationen
Reihenverdrahtung
NG
2c) Zwei Innenstationen
Sternverdrahtung
NG
N L
Wichtig: Bei mehr als 2 Innenstationen, siehe
Kap. 5 c.
2
TERM ON
NG
N L
TERM ON
TERM OFF
N L
TERM ON
TERM ON
TERM ON
V2
Hinweise zur Verdrahtung
Verpolungssichere 2-Draht Bus-Technik
!
Fernmelde-Installationskabel JY(St)Y, mind. 2 x
!
2 x 0,8 oder andere verseilte Kabel
max. 6 Innenstationen parallel "in Reihe"
!
Verteiler (2-fach, 4-fach) für Stichleitungen bzw.
!
Abzweigungen verwenden
An einem Verteiler sind weitere Innenstationen
!
an BUS-OUT anschließbar. In diesem Fall ist bei
dem Verteiler "TERM OFF" einzustellen.
Am Ende der Busleitung und auch am Ende jeder
!
Stichleitung muss diese jeweils mit einem
Abschlusswiderstand abgeschlossen werden
(Innenstation = DIP-Schalter TERM auf ON,
Verteiler = Schalter bzw. Steckbrücke TERM auf
ON).
Verdrahtung "in Reihe": Drähte direkt am
!
jeweiligen Gerät anschließen
Stiche oder Abzweigungen ohne Verteiler sind
!
nicht zulässig.
An einem Verteiler dürfen keine Kabel mit
!
offenem Ende angeschlossen werden.
2-Draht-Verbindung
Kabel- Kabel-
material durchmesser
I-Y(St)Y 0,8 mm
I-Y(St)Y 0,6 mm
CAT 5/6/7 0,5 mm
AWG24
Maximale Kabellänge vom Netzgerät
zur Türsprechstelle zur Innenstation
40 m 60 m
30 m 40 m
20 m 25 m
