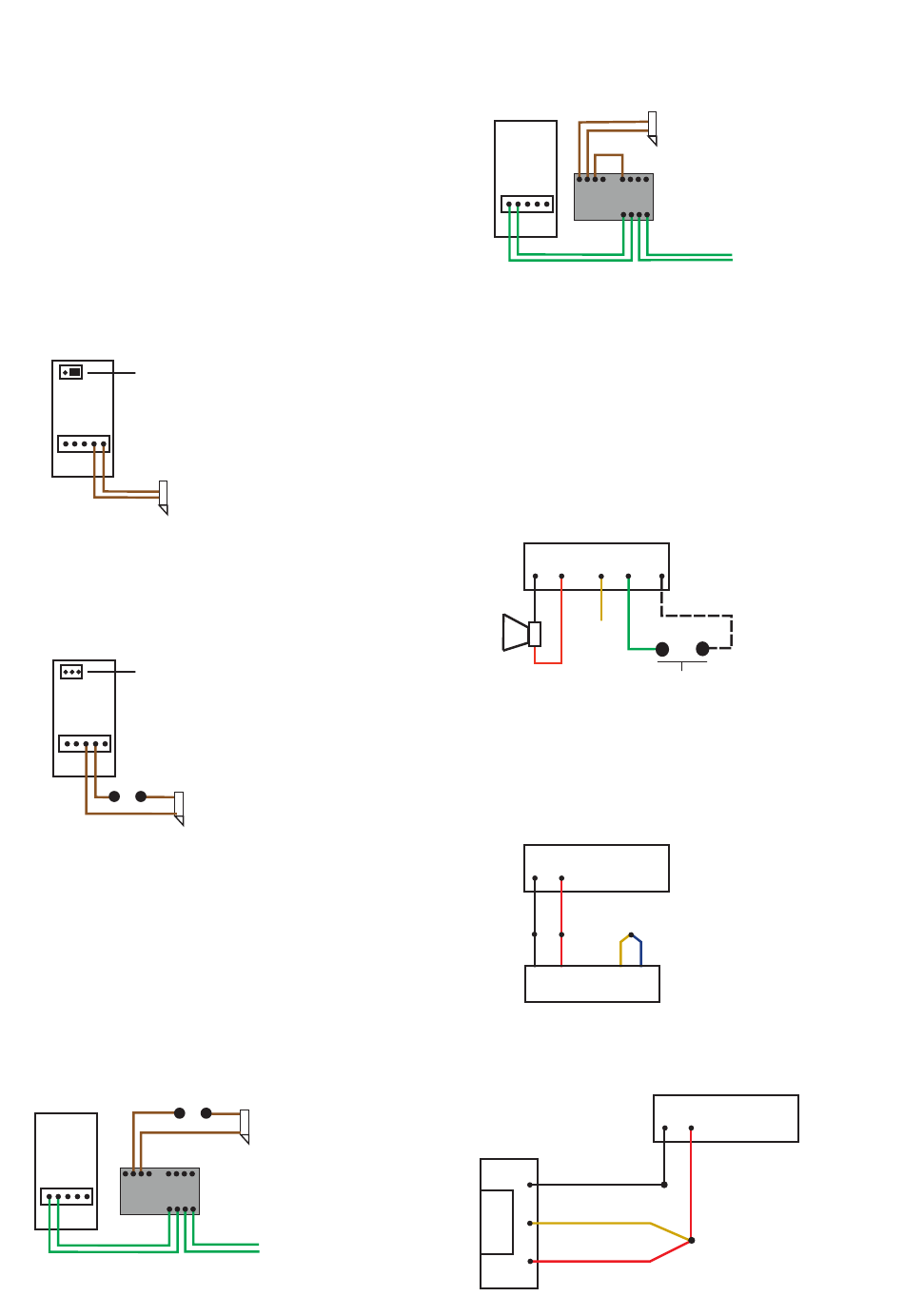

6. Türöffneranschluss
6a) Über Türsprechstelle
Versorgung aus dem Bus
!
12 V DC, Türöffner mind. 50 Ohm (z.B ET100A)
!
Messen Sie mit einem Multimeter den Widerstand
des Türöffners, er muss mindestens 50 Ω
betragen. Sollte der Widerstand geringer sein,
können Sie den Türöffner nur mit externer
Spannungsversorgung ansteuern (siehe unten).
Steckbrücke beachten
(Türöffner,
max. 250 mA)
Externe Versorgung
!
Potentialfreier Kontakt
!
ohne Steckbrücke
max. 24 V AC/DC
=/~ ~
(Türöffner,
max. 1 A)
6b) Über Relaismodul VT200R
(manipulationssicher)
Potentialfreies Relais (max. 6 A)
!
Externe Versorgung
!
max. 230 V AC / 24 V DC
=/~ ~
R
Türöffner
zum
Netzgerät
Versorgung über Bus
!
12 V, Türöffner mind. 30 Ohm
!
R
7. Anschlüsse an Innenstation:
Etagenruftaste, Relais,
Funkerweiterung oder
Zusatzsummer
Zusatzsummer, Etagenruftaste
!
Buchse Z
schwarz
_
rot
+
grün
12 V DC,
max. 50 mA
ca. 5 Sek beim Klingeln
Funk-Klingelerweiterung FD21
!
Buchse Z
schwarz
rot
schwarz
rot
Funksender FD2K-S
Relais RE02
!
schwarz
schwarz
NO
COM
gelb
NC
rot
RE02
(Türöffner,
max. 450 mA)
zum
Netzgerät
weiß
Etagenruftaste
Buchse Z
rot
5
