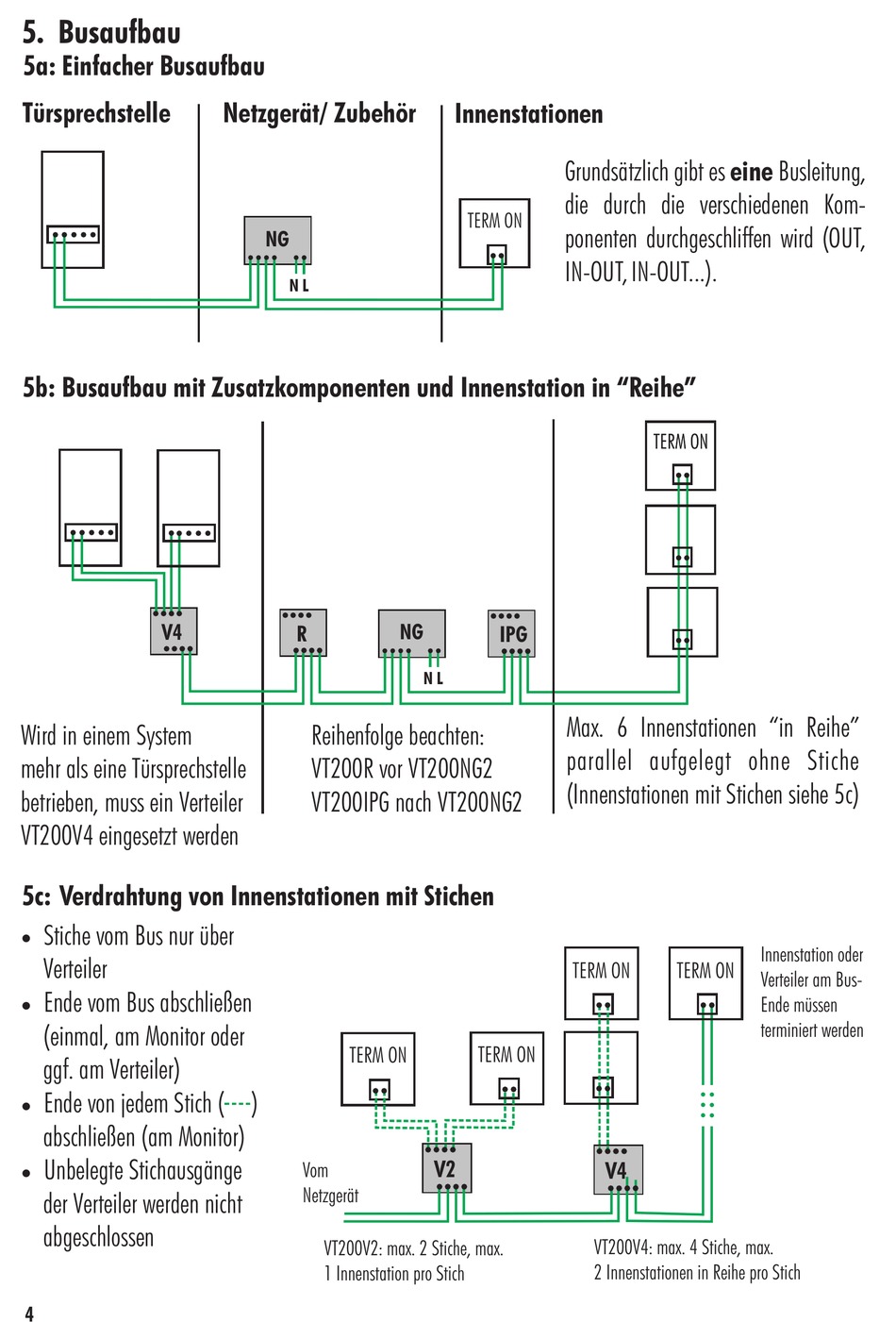

5. Busaufbau
5a: Einfacher Busaufbau
Türsprechstelle
5b: Busaufbau mit Zusatzkomponenten und Innenstation in "Reihe"
V4
Wird in einem System
mehr als eine Türsprechstelle
betrieben, muss ein Verteiler
VT200V4 eingesetzt werden

5c: Verdrahtung von Innenstationen mit Stichen

!
Stiche vom Bus nur über
Verteiler
!
Ende vom Bus abschließen
(einmal, am Monitor oder
ggf. am Verteiler)
!
Ende von jedem Stich ( )
abschließen (am Monitor)
!
Unbelegte Stichausgänge
der Verteiler werden nicht
abgeschlossen
4
Netzgerät/ Zubehör
NG
N L
R
Reihenfolge beachten:
VT200R vor VT200NG2
VT200IPG nach VT200NG2
TERM ON
Vom
Netzgerät
VT200V2: max. 2 Stiche, max.
1 Innenstation
Innenstationen
Grundsätzlich gibt es
die durch die verschiedenen Kom-
TERM ON
ponenten durchgeschliffen wird (OUT,
IN-OUT, IN-OUT...).
NG
IPG
N L
Max. 6 Innenstationen "in Reihe"
parallel aufgelegt
(
TERM ON
V2
pro Stich
eine
TERM ON TERM ON
Innenstationen mit Stichen siehe 5c)
TERM ON TERM ON
V4
VT200V4: max. 4 Stiche, max.
2 Innenstationen in Reihe pro Stich
Busleitung,
ohne Stiche
Innenstation oder
Verteiler am Bus-
Ende müssen
terminiert werden
