Verdrahtung Und Dip-Schalter Einstellung; 2B) Zweifamilienhaus Reihenverdrahtung; 2C) Zweifamilienhaus Sternverdrahtung - indexa VT200 Kurzanleitung Zur Installation

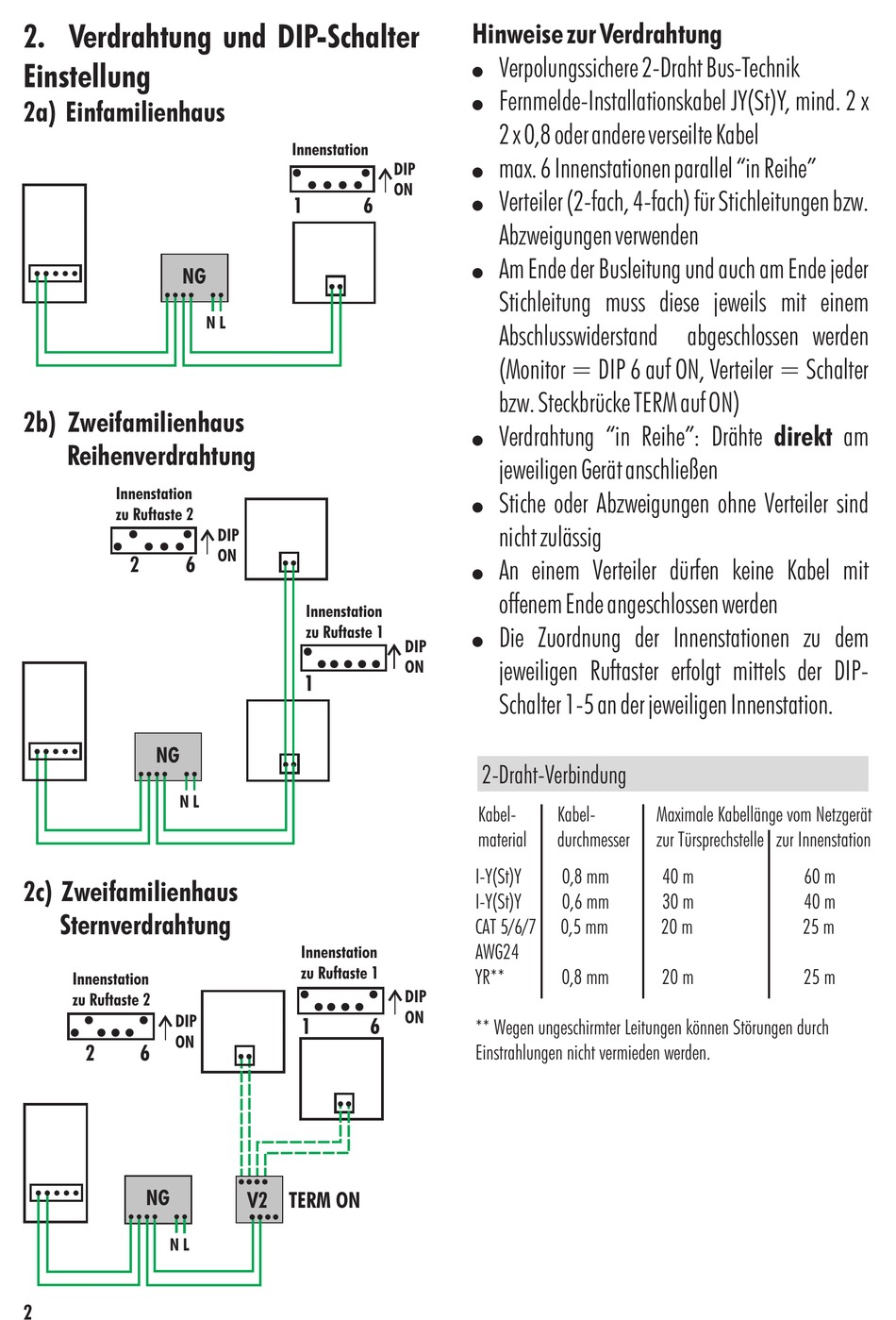

2. Verdrahtung und DIP-Schalter
Einstellung
2a) Einfamilienhaus
NG
2b) Zweifamilienhaus
Reihenverdrahtung
Innenstation
zu Ruftaste 2
2 6
NG
N L
2c) Zweifamilienhaus
Sternverdrahtung
Innenstation
zu Ruftaste 2
DIP
ON
2 6
NG
N L
2
Innenstation
1 6
N L
DIP
ON
Innenstation
zu Ruftaste 1
1
Innenstation
zu Ruftaste 1
1 6
V2 TERM ON
Hinweise zur Verdrahtung
!
Verpolungssichere 2-Draht Bus-Technik
!
Fernmelde-Installationskabel JY(St)Y, mind. 2 x
2 x 0,8 oder andere verseilte Kabel
!
max. 6 Innenstationen parallel "in Reihe"
DIP
ON
!
Verteiler (2-fach, 4-fach) für Stichleitungen bzw.
Abzweigungen verwenden
!
Am Ende der Busleitung und auch am Ende jeder
Stichleitung muss diese jeweils mit einem
Abschlusswiderstand abgeschlossen werden
(Monitor = DIP 6 auf ON, Verteiler = Schalter
bzw. Steckbrücke TERM auf ON)
!
Verdrahtung "in Reihe": Drähte
jeweiligen Gerät anschließen
!
Stiche oder Abzweigungen ohne Verteiler sind
nicht zulässig
!
An einem Verteiler dürfen keine Kabel mit
offenem Ende angeschlossen werden
!
Die Zuordnung der Innenstationen zu dem
DIP
jeweiligen Ruftaster erfolgt mittels der DIP-
ON
Schalter 1-5 an der jeweiligen Innenstation.
2-Draht-Verbindung
Kabel- Kabel-
material durchmesser
I-Y(St)Y 0,8 mm
I-Y(St)Y 0,6 mm
CAT 5/6/7 0,5 mm
AWG24
YR** 0,8 mm
DIP
ON
** Wegen ungeschirmter Leitungen können Störungen durch
Einstrahlungen nicht vermieden werden.
direkt
Maximale Kabellänge vom Netzgerät
zur Türsprechstelle zur Innenstation
40 m 60 m
30 m 40 m
20 m 25 m
20 m 25 m
am
