Samsung AC052MN4DKH Installationshandbuch Seite 19

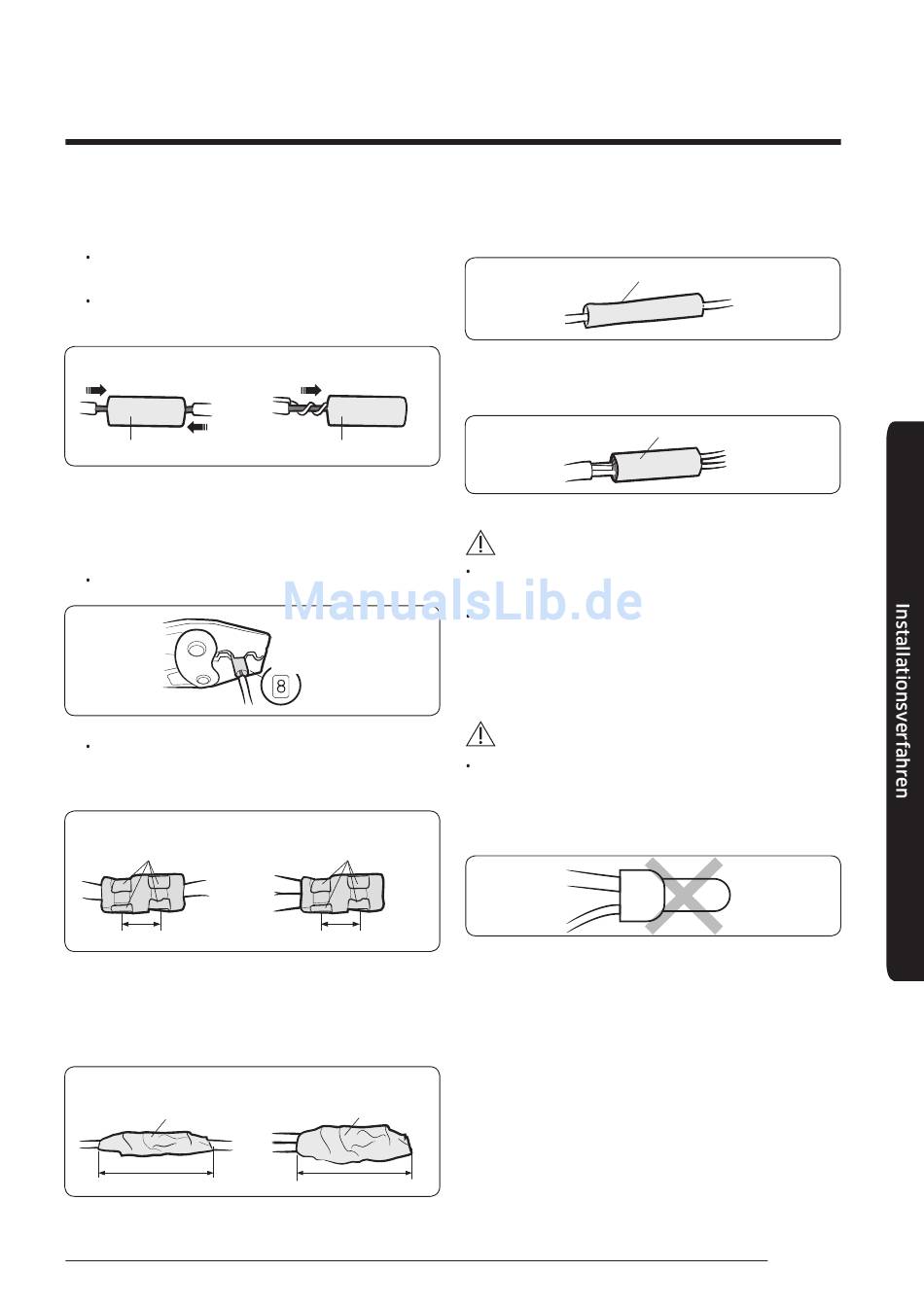

3 Führen Sie beide Enden des Stromkabelkerndrahts in
die Verbindungsmuffe.
Methode 1: Schieben Sie den Kerndraht von beiden
Seiten in die Muffe.
Methode 2: Verdrillen Sie die Kerndrähte und
schieben Sie sie in die Muffe.
Methode 1
Verbindungsmuffe
4 Drücken Sie die Muffe mit einem Crimpwerkzeug
an zwei Punkten zusammen, drehen Sie sie um und
drücken Sie zwei weitere Punkte an der gleichen Stelle
zusammen.
Die Verpressung sollte 8,0 betragen.
Ziehen Sie an beiden Kabelenden, nachdem Sie sie
zusammengedrückt haben, und stellen Sie sicher,
dass sie fest zusammengepresst sind.
Methode 1
Viermal zusammendrücken.
5 mm
5 Wickeln Sie das Isolierband zweimal oder öfter darum
und bringen Sie den Schrumpfschlauch in der Mitte des
Isolierbands an.
Es werden drei oder mehr Isolationsschichten benötigt.
Methode 1
Isolierband
40 mm
Methode 2
Verbindungsmuffe
Verpressung
Methode 2
Viermal zusammendrücken.
5 mm
Methode 2
Isolierband
35 mm
6 Erhitzen Sie den Schrumpfschlauch, damit er sich
zusammenzieht.
Schrumpfschlauch
7 Wenn sich der Schlauch zusammengezogen hat,
umwickeln Sie ihn mit Isolierband.
Isolierband
ACHTUNG
Stellen Sie sicher, dass die Verbindungsstellen nicht
freiliegen.
Sie müssen Isolierband und einen Schrumpfschlauch
aus verstärkten Isolationsmaterialien verwenden,
welche über dieselbe Stehspannung wie das Stromkabel
verfügen. (Beachten Sie die lokalen Vorschriften zu
Verlängerungen.)
WARNUNG
Verwenden Sie KEINESFALLS einen Ringkabelschuh,
wenn Sie das Stromkabel verlängern müssen.
– Fehlerhafte Kabelverbindungen können zu
Stromschlägen oder Bränden führen.
19
Deutsch
