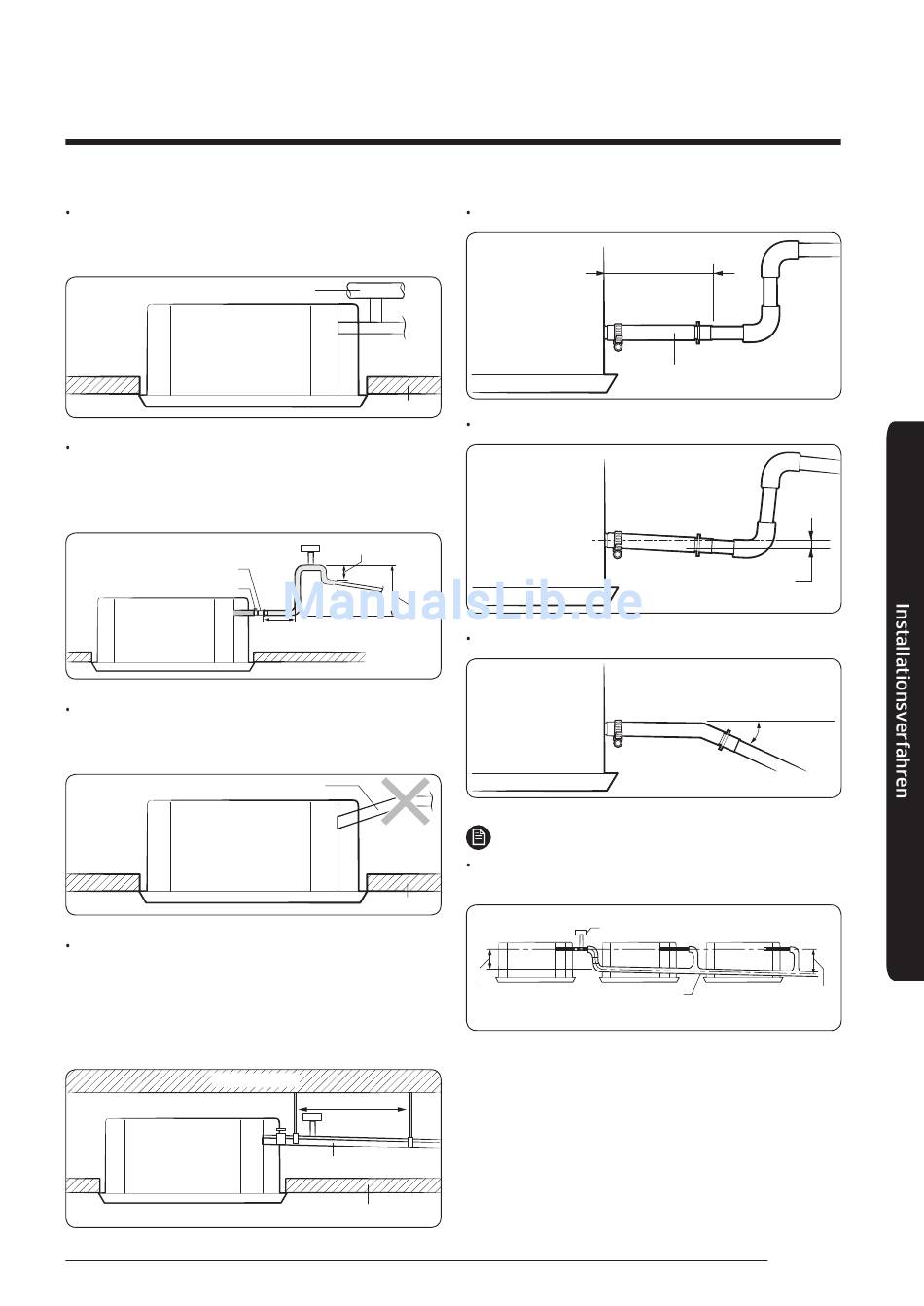

Montieren Sie eine Entlüftung, um
Kondensationsfeuchtigkeit problemlos entweichen zu
lassen.
Luftzirkulation
Falls der Ablaufschlauch weiter oben angebracht werden
muss, montieren Sie es waagerecht in einem Abstand von
300 mm vom Ablaufschlauchanschluss. Wenn es um mehr
als 550 mm angehoben wird, kann Wasser austreten.
Ablaufschlauch
Verbindungsstelle
300 mm
oder weniger
Der Schlauch darf nicht so verlegt werden, dass er oberhalb
der Anschlussstelle endet. Sonst fließt Wasser rückwärts,
wenn das Gerät gestoppt wird, was zu Wasseraustritt führt.
Neigungswinkel
Üben Sie beim Anschluss des Ablaufschlauchs keine
Gewalt auf die Leitungen auf der Geräteseite aus. Der
Schlauch darf von seinem Anschluss bis zum Gerät nicht
lose durchhängen. Befestigen Sie den Schlauch so nah
beim Gerät wie möglich an einer Wand, einem Rahmen
oder einer anderen Aufhängung.
Auflagestücke
Decke
Mindestens 20 mm
1/100 oder mehr
550 mm
oder weniger
Decke
Decke
1 bis 1,5 m
1/100 oder mehr
Decke
Montieren Sie ihn horizontal.
Horizontal
Innengerät
Flexibler Schlauch
Max. zulässige Achsenabweichung
Innengerät
Max. zulässiger Biegewinkel.
Innengerät
HINWEIS
Beziehen Sie sich bei Montage eines zentralen
Ablaufschlauchs auf die folgende Abbildung:
Luftzirkulation
Konzentrierter
Mindestens 100 mm
Ablaufschlauch
Max. 20 mm
Max. 30˚
1/100 oder
mehr Neigung
