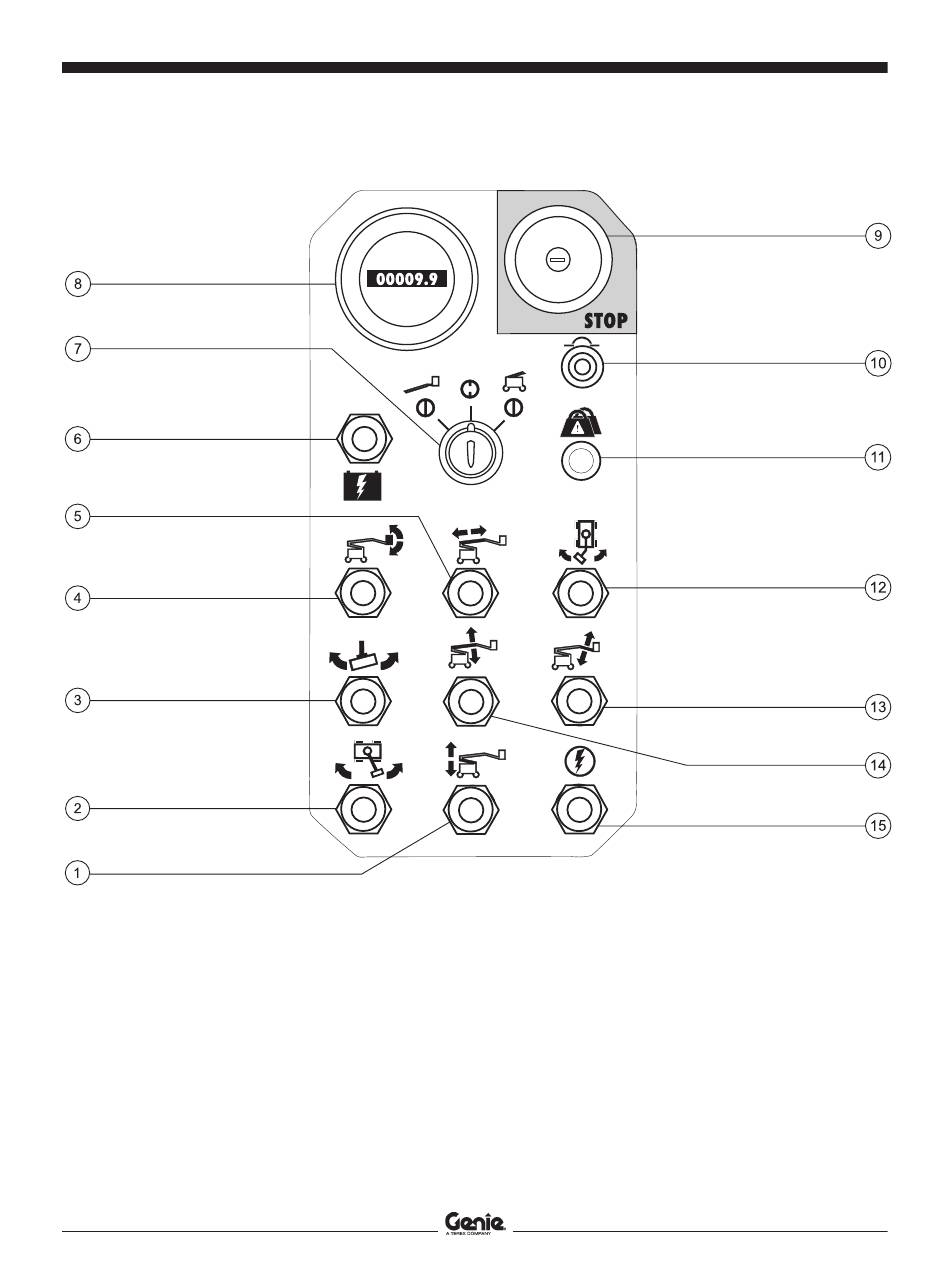

Bodensteuerpult
1 Schalter Sekundärausleger heben/senken
2 Schalter Drehtisch drehen
3 Schalter Plattform drehen
4 Schalter Plattform ausrichten
5 Schalter Primärausleger ausfahren/einfahren
6 Reserveantriebsschalter
7 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
8 Betriebsstundenzähler
Teile-Nr. 133546GR
9 Roter NOT-AUS-Taster
10 10A-Sicherungsautomat für elektrische
Stromkreise
11 Anzeigelampe Plattformüberlastung
(falls vorhanden)
12 Schalter Korbausleger drehen (Option)
13 Schalter Korbausleger heben/senken
14 Schalter Primärausleger heben/senken
15 Totmannschalter
Z-30/20N • Z30/20N RJ
Bedienungsanleitung
