Inbetriebnahme/Konfiguration

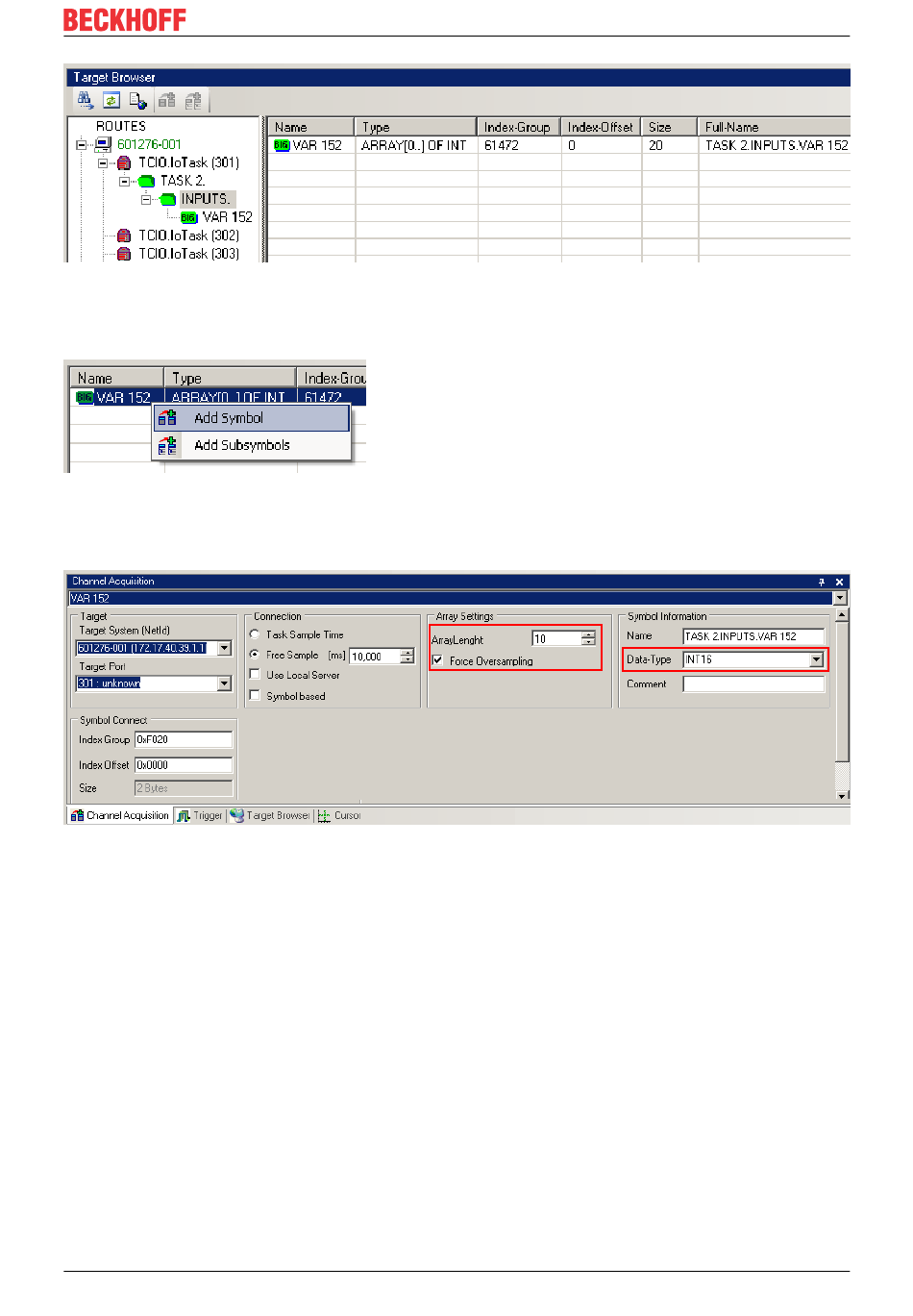

Abb. 39: Variablenbrowser bis zum Array VAR152
Es ist dann nicht das Array zu öffnen, sondern direkt das Array-Symbol per Rechtsklick AddSymbol
auszuwählen.
Abb. 40: AddSymbol auf dem Array
Im Einstellungsdialog des nun erzeugten Kanals ist ForceOversampling und DataType INT16 einzustellen.
Ggf. ist dazu vorübergehend SymbolBased zu deaktivieren.
Abb. 41: Channel-Einstellungen
Zur Überprüfung, dass wirklich die einzelnen Oversampling-Werte geloggt werden, können im Scope2 die
Marks aktiviert werden. Bitte beachten Sie die Zusammenhänge aus Task-Zykluszeit, Sampling-Zeit des
Scope2-Kanals und Oversamplingfaktor.
