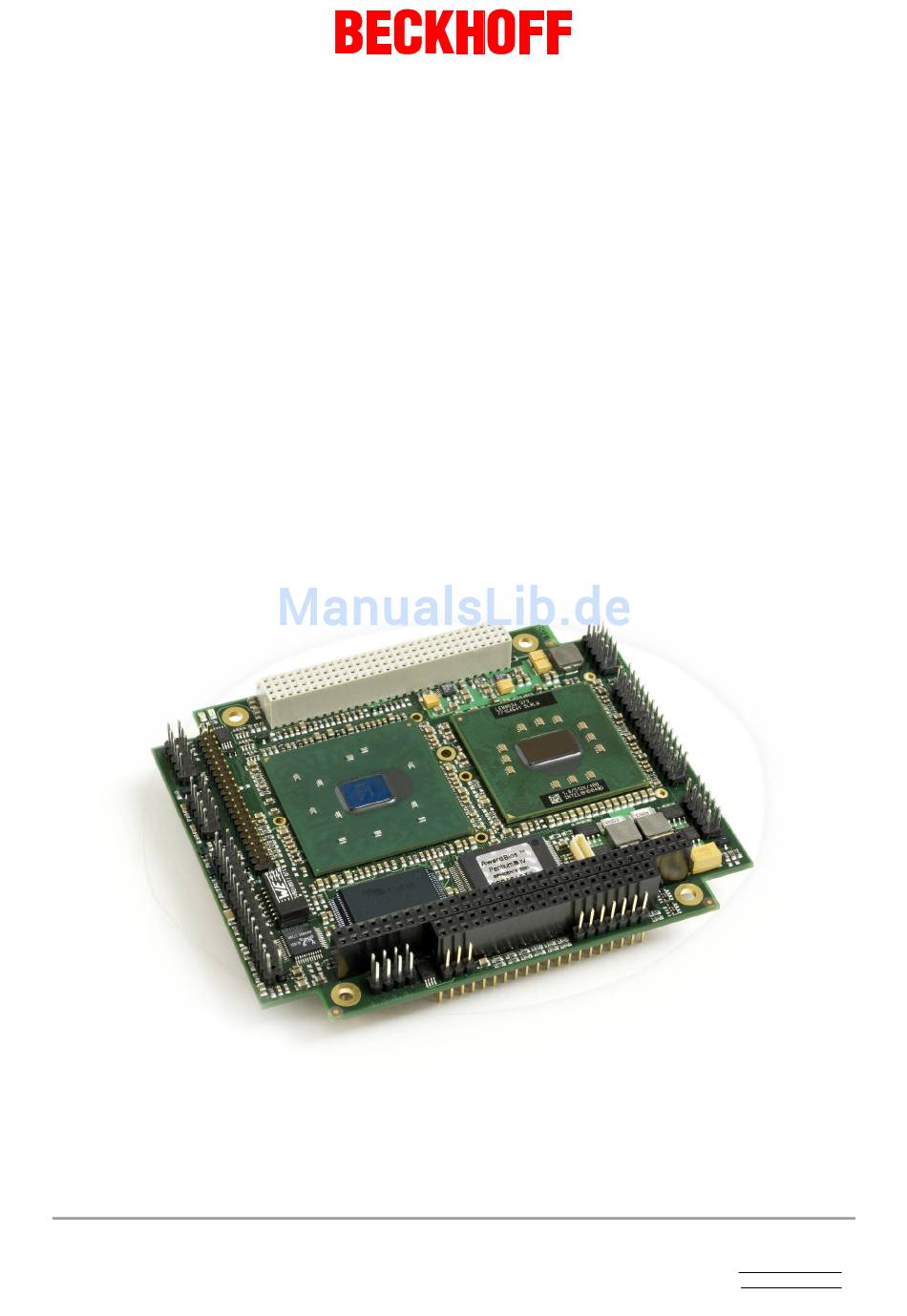

- Seite 1 CB4050 Handbuch Version 3.3 Beckhoff Automation GmbH Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
-
Seite 3: Inhaltsverzeichnis
Benutzung des Setups......................37 Top-Menü..........................37 Standard CMOS Features ....................38 5.3.1 IDE Primary Master/Slave ....................39 Advanced BIOS Features ..................... 40 5.4.1 CPU Feature ........................42 Advanced Chipset Features....................43 Integrated Peripherals ......................45 Beckhoff New Automation Technology CB4050 Seite 3... - Seite 4 Support und Service ........................64 Beckhoff-Support........................64 Beckhoff-Service ........................64 Beckhoff-Firmenzentrale....................... 64 Anhang: Post-Codes........................65 Anhang: Ressourcen ........................68 IO-Bereich ..........................68 Memory-Bereich ........................68 Interrupt............................ 68 PCI-Devices ..........................69 Ressourcen: SMB-Devices ....................... 69 Seite 4 Beckhoff New Automation Technology CB4050...
-
Seite 5: Änderungsindex
Änderungen PS_ON-Hinweis ergänzt, kleinere Änderungen INWEIS Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Beckhoff New Automation Technology CB4050 Seite 5... -
Seite 6: Einleitende Hinweise
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. 1.1.2 Copyright © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Seite 6 Beckhoff New Automation Technology CB4050... -
Seite 7: Sicherheitshinweise
ATEN Wenn der Sicherheitshinweis unter diesem Symbol nicht beachtet wird, können Personen, Umwelt oder Geräte geschädigt oder Daten gelöscht werden. INWEIS IPP ODER INGERZEIG Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Beckhoff New Automation Technology CB4050 Seite 7... -
Seite 8: Grundlegende Sicherheitsmaßnahmen
1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Seite 8 Beckhoff New Automation Technology CB4050... -
Seite 9: Funktionsumfang
Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH. -
Seite 10: Übersicht
2 Übersicht 2.1 Eigenschaften Das CB4050 ist ein hochkomplexes PC/104-Plus-Board mit der Funktionalität eines Motherboards, bestückt mit aktuellen Prozessoren von Intel® aus den Baureihen Celeron® M und Pentium® M. Über SoDIMM200 kann es mit bis zu 1 GByte (DDR-333) ausgestattet werden. Weiterhin steht ein PCI-Bus (über PC/104-Plus) zur Verfügung sowie zusätzliche Peripherie wie zwei serielle Schnittstellen, Gigabit-... - Seite 11 Eigenschaften Kapitel: Übersicht AC97 kompatible Soundausgabe mit SPDIF-Ein- und -Ausgang RTC mit externer CMOS-Batterie 5V-Versorgungsspannung ISA-Bus über PC/104 PCI-Bus über PC/104-Plus Format: 96 mm x 90 (115,5) mm Beckhoff New Automation Technology CB4050 Seite 11...
-
Seite 12: Spezifikationen Und Dokumente
Celeron® M, Pentium® M www.intel.com § Winbond®-Chipbeschreibung W83627HF, W83626 Datasheet www.winbond-usa.com oder www.winbond.com.tw § Fintek®-Chipbeschreibung F85226F Datasheet www.fintek.com.tw § Intel®-Chipbeschreibung 82562EZ Datasheet www.intel.com § Intel®-Chipbeschreibung 82551ER Datasheet www.intel.com § ICS® Chipbeschreibung ICS950813 Datasheet www.icst.com Seite 12 Beckhoff New Automation Technology CB4050... -
Seite 13: Detaillierte Beschreibung
üblich sind, zum Einsatz. Aus mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule. Mit derzeit erhältlichen SoDIMM200-Modulen ist ein Speicherausbau bis 1 GByte möglich. Beckhoff New Automation Technology CB4050 Seite 13... -
Seite 14: Anschlüsse
4 Anschlüsse 4.1 Steckerübersicht In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB4050-Boards zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss nachgelesen werden kann. -
Seite 15: Stromversorgung
Stecker (Pins 1 & 3) erfolgen oder am "System"-Stecker (siehe nächste Seite). CHTUNG Das CB4050 verfügt über Sicherheitsvorkehrungen zum Schutz gegen Überhitzung. Unter anderem wird im Fall einer zu hohen Die-Temperatur am SM-Bus-Stecker das Signal PS_ON# auf high gezogen, sodass ein angeschlossenes Netzteil die Stromversorgung unterbrechen kann. Damit das funktioniert, muss ein intelligentes Netzteil verwendet werden und PS_ON# auch angeschlossen sein. -
Seite 16: System
Name Beschreibung Lautsprecher nach 5V SPEAKER Masse Reset nach Masse RESET# KLOCK# Keyboard Lock Keyboard Data KDAT KCLK Keyboard Clock Maus Data MDAT MCLK Maus Clock CMOS Batterie >= 3V VBAT Versorgungsspannung 5V Seite 16 Beckhoff New Automation Technology CB4050... -
Seite 17: Speicher
Kapitel: Anschlüsse 4.4 Speicher Auf dem CB4050-Board kommen SoDIMM200-Speichermodule (DDR-333), wie sie in Notebooks üblich sind, zum Einsatz. Der Steckplatz für das Speichermodul befindet sich an der Unterseite des Boards. Aus mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. - Seite 18 Data Strobe 5 DQS5 DQM5 Data Mask 5 Masse Masse Datenleitung 42 DQ42 DQ46 Datenleitung 46 Datenleitung 43 DQ43 DQ47 Datenleitung 47 Versorgungsspannung 2,5V 2,5V 2,5V Versorgungsspannung 2,5V Versorgungsspannung 2,5V 2,5V CK1# Clock Seite 18 Beckhoff New Automation Technology CB4050...
- Seite 19 Data Mask 7 Masse Masse Datenleitung 58 DQ58 DQ62 Datenleitung 62 Datenleitung 59 DQ59 DQ63 Datenleitung 63 Versorgungsspannung 2,5V 2,5V 2,5V Versorgungsspannung 2,5V SPD Data SPD-Adresse SPD Clock SPD-Adresse Versorgungsspannung 3,3V 3,3V SPD-Adresse Reserviert Reserviert Beckhoff New Automation Technology CB4050 Seite 19...
-
Seite 20: Pc/104-Bus
Kapitel: Anschlüsse PC/104-Bus 4.5 PC/104-Bus Eine auf dem CB4050-Board integrierte LPC-zu-ISA-Bridge (Fintek® F85226F) ermöglicht den Anschluss von ISA-Karten über einen Standard-PC/104-Stecker bei voller 16-Bit-Kompatibilität. Weitere Informationen über diese Schnittstelle können der PC/104-Spezifikation entnommen werden (s. Kap. "Spezifikationen und Dokumente", p. 12). - Seite 21 ISA – Data 12 SD12 DRQ7 ISA – DMA Request 7 ISA – Data 13 SD13 Versorgungsspannung 5V ISA – Data 14 SD14 MASTER# ISA – Bus Master ISA – Data 15 SD15 Masse Reserviert Masse Beckhoff New Automation Technology CB4050 Seite 21...
-
Seite 22: Pc/104-Plus-Bus
PCI – Bus Request Slot 1 REQ0# Masse Masse REQ2# PCI – Bus Request Slot 3 PCI – Bus Grant Slot 4 GNT1# VCCIO 5V für IO-Buffer Versorgungsspannung 5V CLK0 PCI – Clock Slot 1 Seite 22 Beckhoff New Automation Technology CB4050... - Seite 23 PCI – Clock Slot 2 PCI – Clock Slot 4 CLK3 Masse Versorgungsspannung 5V RST# PCI – Reset PCI – Interrupt B INTB# INTC# PCI – Interrupt C PCI – Bus Grant Slot 4 GNT3# Masse Beckhoff New Automation Technology CB4050 Seite 23...
-
Seite 24: Vga
Diese Schnittstelle ermöglicht auch eine Kommunikation über den I2C-Bus. Beschreibung Name Name Beschreibung Analog Rot Masse Analog Grün GREEN DDDA DD Data Analog Blau BLUE DDCK DD Clock Vertikaler Impuls VSYNC Masse Horizontaler Impuls HSYNC Masse Seite 24 Beckhoff New Automation Technology CB4050... -
Seite 25: Lcd
LVDS even Clock - TXO0C LVDS even Clock + TXO03# LVDS even Data 3 - TXO03 LVDS even Data 3 + BL_VCC Geschaltete 5V für Backlight FP_3,3V Geschaltete 3,3V für Display FP_3,3V Geschaltete 3,3V für Display Beckhoff New Automation Technology CB4050 Seite 25... - Seite 26 LVDS odd Clock - TXO1C LVDS odd Clock + TXO13# LVDS odd Data 3 - TXO13 LVDS odd Data 3 + DDC_CLK EDID Clock für LCD DDC_DAT EDID Data für LCD 5 Volt Seite 26 Beckhoff New Automation Technology CB4050...
-
Seite 27: Usb 1 Bis 4, Lan, Ton
Orientierung aufgesteckt werden, dann kann dies dazu führen, dass Geräte kurzgeschlossen werden und dass dadurch die Baugruppe irreparabel beschädigt wird. Bevor ein Kabel aufgesteckt wird, ist deshalb immer die korrekte Orientierung anhand der untenstehenden Tabelle zu überprüfen. Beckhoff New Automation Technology CB4050 Seite 27... - Seite 28 Mikrophone 2 Eingang / Ausgang Center CENTER Ausgang Subwoofer CHTUNG Im Fall von USB 2.0 und von 100 MBit-Ethernet ist zu beachten: Für zuverlässigen Betrieb bei voller Geschwindigkeit müssen verdrillte und abgeschirmte Kabel verwendet werden. Seite 28 Beckhoff New Automation Technology CB4050...
-
Seite 29: Ide-Schnittstelle
DMA Acknowledge Signal PDDACK# Masse Interrupt Signal PDIRQ Reserviert Address Bit 1 PDA1 PDMA66EN Enable UDMA66 Address Bit 0 PDA0 PDA2 Address Bit 2 Chip Select Signal 0 PDSC0# PDCS1# Chip Select Signal 1 Beckhoff New Automation Technology CB4050 Seite 29... - Seite 30 Kapitel: Anschlüsse IDE-Schnittstelle Beschreibung Name Name Beschreibung Reserviert Masse Versorgung HDD 5V Versorgung HDD 5V Masse Reserviert Seite 30 Beckhoff New Automation Technology CB4050...
-
Seite 31: Lpt-Schnittstelle
PD7 (DR0#) 17 Masse Acknowledge (Drive Select 1) ACK# Masse (DR1#) Busy (Motor 1) BUSY Masse (MT1#) Paper End (Write Data) PE (WD#) Masse Select Printer (Write Enable) SLCT (WG#) 25 Versorgungsspannung 5V Beckhoff New Automation Technology CB4050 Seite 31... -
Seite 32: Serielle Schnittstelle Com1
Bevor ein Kabel angeschlossen wird, sollte immer die korrekte Orientierung anhand der untenstehenden Tabelle überprüft werden. Beschreibung Name Name Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Versorgungsspannung 5V Seite 32 Beckhoff New Automation Technology CB4050... -
Seite 33: Serielle Schnittstelle Com2
Bitte beachten Sie den Sicherheitshinweis auf der vorigen Seite. Beschreibung Name Name Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Versorgungsspannung 5V Beckhoff New Automation Technology CB4050 Seite 33... -
Seite 34: Smbus
SMBALRT# als auch PWRBTN# zu einem Power-on-Ereignis, wenn auf low gesetzt. Name Beschreibung 3,3V Versorgungsspannung 3,3V CS-SMB-CLK SMBus Clock CS-SMB-DAT SMBus Data SMB-ALERT# SMBus Alert PWRBTN# Powertaste PS_ON# Powersupply an Masse Seite 34 Beckhoff New Automation Technology CB4050... -
Seite 35: Überwachungsfunktionen
Versorgungsspannung 3,3V CS-SMB-CLK SMBus Clock CS-SMB-DAT SMBus Data Masse FANON1 Versorgungsspannung 5V geregelt FANCTRL1 Überwachungssignal Lüfter 1 Versorgungsspannung 5V FANCTRL3 Überwachungssignal Lüfter 3 (extern) INWEIS Dieser Stecker ist in Boardrevision D2 und aufwärts vorhanden. Beckhoff New Automation Technology CB4050 Seite 35... -
Seite 36: Lüfteranschluss
Die Baugruppe verfügt über einen 3poligen Lüfteranschluss. Dieser ermöglicht es, Lüfter mit einer Versorgungsspannung von 5 Volt direkt an die Baugruppe anzuschließen. Ein Signal für die Überwachung der Lüfterdrehzahl ist ebenfalls jeweils vorhanden. Name Beschreibung Masse FANON2 Versorgungsspannung 5V geregelt FANCTRL2 Überwachungssignal Lüfter Seite 36 Beckhoff New Automation Technology CB4050... -
Seite 37: Bios-Einstellungen
Einstellung aktiviert werden muss. Die Navigation von einem Menüpunkt zum anderen erfolgt mit Hilfe der Pfeiltasten, wobei mit der Enter-Taste der entsprechene Menüpunkt ausgewählt wird, was dann z. B. den Aufruf eines Untermenüs oder eines Auswahldialogs bewirkt. Beckhoff New Automation Technology CB4050 Seite 37... -
Seite 38: Standard Cmos Features
Optionen: All Errors / No Errors / All, But Keyboard / All, But Diskette / All, But Disk/Key ü Base Memory Optionen: keine ü Extended Memory Optionen: keine ü Total Memory Optionen: keine Seite 38 Beckhoff New Automation Technology CB4050... -
Seite 39: Ide Primary Master/Slave
Optionen: CHS / LBA / Large / Auto ü Capacity Optionen: keine ü Cylinder Optionen: keine ü Head Optionen: keine ü Precomp Optionen: keine ü Landing Zone Optionen: keine ü Sector Optionen: keine Beckhoff New Automation Technology CB4050 Seite 39... -
Seite 40: Advanced Bios Features
ü Boot Other Device Optionen: Enabled / Disabled ü Boot Up Floppy Seek Optionen: Enabled / Disabled ü Boot Up NumLock Status Optionen: Off / On ü Gate A20 Option Optionen: Normal / Fast Seite 40 Beckhoff New Automation Technology CB4050... - Seite 41 1.1 / 1.4 ü OS Select For DRAM > 64MB Optionen: Non-OS2 / OS2 ü Report No FDD For WIN 95 Optionen: No / Yes ü Full Screen LOGO Show Optionen: Enabled / Disabled Beckhoff New Automation Technology CB4050 Seite 41...
-
Seite 42: Cpu Feature
Item Help Execute Disable Bit [Enabled] ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü Thermal Management Optionen: keine ü Execute Disable Bit Optionen: Enabled / Disabled Seite 42 Beckhoff New Automation Technology CB4050... -
Seite 43: Advanced Chipset Features
400/266/133/267 MHz / 400/333/166/250 MHz / Auto Max 400/333 MHz ü System BIOS Cacheable Optionen: Enabled / Disabled ü Video BIOS Cacheable Optionen: Enabled / Disabled ü Memory Hole At 15M-16M Optionen: Enabled / Disabled Beckhoff New Automation Technology CB4050 Seite 43... - Seite 44 640*480 *18b-sp / 800*600 *18b-sp / 1024*768 *18b-sp / 1024*768 *18b-dp / 1280*1024*18b-dp / 1400*1050*18b-dp / 1400*1050*18b-rb / 1600*1200*18b-dp / 640*480 *24b-sp / 800*600 *24b-sp / 1024*768 *24b-sp / 1024*768 *24b-dp / 1280*1024*24b-dp / 1400*1050*24b-dp / 1400*1050*24b-rb / 1600*1200*24b-dp Seite 44 Beckhoff New Automation Technology CB4050...
-
Seite 45: Integrated Peripherals
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü OnChip IDE Device Untermenü: siehe "OnChip IDE Devices" (p. 46) ü Onboard Device Untermenü: siehe "Onboard Devices" (p. 47) ü SuperIO Device Untermenü: siehe "SuperIO Devices" (p. 48) Beckhoff New Automation Technology CB4050 Seite 45... -
Seite 46: Onchip Ide Devices
Auto / Mode 0 / Mode 1 / Mode 2 / Mode 3 / Mode 4 ü IDE Primary Master UDMA Optionen: Disabled / Auto ü IDE Primary Slave UDMA Optionen: Disabled / Auto ü IDE HDD Block Mode Optionen: Enabled / Disabled Seite 46 Beckhoff New Automation Technology CB4050... -
Seite 47: Onboard Devices
Enabled / Disabled ü USB Keyboard Support Optionen: Enabled / Disabled ü USB Mouse Support Optionen: Enabled / Disabled ü AC97 Audio Optionen: Disabled / Auto ü Init Display First Optionen: Onboard/AGP / PCI Slot Beckhoff New Automation Technology CB4050 Seite 47... -
Seite 48: Superio Devices
Disabled / 378/IRQ7 / 278/IRQ5 / 3BC/IRQ7 ü Parallel Port Mode Optionen: SPP / EPP / ECP / ECP+EPP / Normal ü EPP Mode Select Optionen: EPP1.9 / EPP1.7 ü ECP Mode Use DMA Optionen: 1 / 3 Seite 48 Beckhoff New Automation Technology CB4050... -
Seite 49: Power Management Setup
ü Wake Up by PCI Card Optionen: Enabled / Disabled ü Power-On by Ring Optionen: Enabled / Disabled ü Primary IDE 0 Optionen: Enabled / Disabled ü Primary IDE 1 Optionen: Enabled / Disabled Beckhoff New Automation Technology CB4050 Seite 49... - Seite 50 Kapitel: BIOS-Einstellungen Power Management Setup ü FDD,COM,LPT Port Optionen: Enabled / Disabled ü PCI PIRQ[A-D]# Optionen: Enabled / Disabled Seite 50 Beckhoff New Automation Technology CB4050...
-
Seite 51: Pnp/Pci Configuration
ü Resources Controlled By Optionen: Auto(ESCD) / Manual ü IRQ Resources Untermenü: siehe "IRQ Resources" (p. 52) ü Memory Resources Untermenü: siehe "Memory Resources" (p. 53) ü PCI/VGA Palette Snoop Optionen: Enabled / Disabled Beckhoff New Automation Technology CB4050 Seite 51... -
Seite 52: Irq Resources
ü IRQ-11 assigned to Optionen: PCI Device / Reserved ü IRQ-12 assigned to Optionen: PCI Device / Reserved ü IRQ-14 assigned to Optionen: PCI Device / Reserved ü IRQ-15 assigned to Optionen: PCI Device / Reserved Seite 52 Beckhoff New Automation Technology CB4050... -
Seite 53: Memory Resources
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü Reserved Memory Base Optionen: N/A / D000 / D400 / D800 / DC00 ü Reserved Memory Length Optionen: 8K / 16K / 32K / 64K Beckhoff New Automation Technology CB4050 Seite 53... -
Seite 54: Pc Health Status
ü CPU VTT Optionen: keine ü Memory 2.5V Optionen: keine ü +3.3 V Optionen: keine ü +5.0 V Optionen: keine ü Fan1 Speed Optionen: keine ü Fan2 Speed Optionen: keine ü Fan3 Speed Optionen: keine Seite 54 Beckhoff New Automation Technology CB4050... - Seite 55 PC Health Status Kapitel: BIOS-Einstellungen ü VBatt Optionen: keine ü Board Revision Optionen: keine Beckhoff New Automation Technology CB4050 Seite 55...
-
Seite 56: Frequency/Voltage Control
Spread Spectrum 0.3% Center ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü Auto Detect PCI Clk Optionen: Enabled / Disabled ü Spread Spectrum Optionen: keine Seite 56 Beckhoff New Automation Technology CB4050... -
Seite 57: Load Fail-Safe Defaults
Mit dieser Option werden die Einstellungen inklusive aller Änderungen gespeichert und das Setup beendet. 5.15 Exit Without Saving Durch Auswahl dieses Menüpunktes wird das Setup verlassen, ohne dass die vorgenommenen Änderungen gespeichert werden. Beckhoff New Automation Technology CB4050 Seite 57... -
Seite 58: Bios-Update
Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Seite 58 Beckhoff New Automation Technology CB4050... -
Seite 59: Mechanische Zeichnung
Leiterplatte: Maßzeichnung Kapitel: Mechanische Zeichnung 7 Mechanische Zeichnung 7.1 Leiterplatte: Maßzeichnung Eine genaue Maßzeichnung ist in der PC/104-Spezifikation enthalten. INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB4050 Seite 59... -
Seite 60: Leiterplatte: Pin1-Abstände
Kapitel: Mechanische Zeichnung Leiterplatte: Pin1-Abstände 7.2 Leiterplatte: Pin1-Abstände INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Seite 60 Beckhoff New Automation Technology CB4050... -
Seite 61: Leiterplatte: Kühlkörper
Leiterplatte: Kühlkörper Kapitel: Mechanische Zeichnung 7.3 Leiterplatte: Kühlkörper INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB4050 Seite 61... -
Seite 62: Technische Daten
9 bis 500Hz, 10m/s Versand: 5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards CHTUNG Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Seite 62 Beckhoff New Automation Technology CB4050... -
Seite 63: Thermische Spezifikationen
Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. CHTUNG Das CB4050 verfügt über Sicherheitsvorkehrungen zum Schutz gegen Überhitzung. Unter anderem wird im Fall einer zu hohen Die-Temperatur am SM-Bus-Stecker das Signal PS_ON# auf high gezogen, sodass ein angeschlossenes Netzteil die Stromversorgung unterbrechen kann. Damit das funktioniert, muss ein intelligentes Netzteil verwendet werden und PS_ON# auch angeschlossen sein. -
Seite 64: Support Und Service
Kapitel: Support und Service Beckhoff-Support 9 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 9.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... -
Seite 65: I Anhang: Post-Codes
Tastatur-Reset (außer Super I/O Chips der Winbond-977-Serie). Teste den 8254 (Timer-Baustein) Teste die Interrupt-Maskenbits von IRQ-Kanal 1 des 8259-Interrupt-Kontrollers. Teste die Interrupt-Maskenbits von IRQ-Kanal 2 des 8259-Interrupt-Kontrollers. Testen der Funktionen des Interrupt-Kontrollers (8259). Initialisiere EISA-slot (wenn vorhanden). Beckhoff New Automation Technology CB4050 Seite 65... - Seite 66 2. Bei Netzwerk-PCs (Boot-ROM): Aufbau der SYSID-Strukturtabelle 3. Bildschirmdarstellung in Textmode zurückschalten 4. ACPI-Tabelle initialisieren (top of memory). 5. ROMs auf ISA-Karten initialisieren und einbinden 6. Zuweisung der PCI-IRQs 7. Initialisierung des Advanced Power Managements (APM) 8. IRQ-Register zurücksetzen. Seite 66 Beckhoff New Automation Technology CB4050...
- Seite 67 Auto-Erkennung der L2-Cachegröße (Sockel 7 oder älter) Entpacken des komprimierten BIOS-Programmcodes in den Arbeitsspeicher. Kopieren des BIOS-Programmcodes ins Shadow-RAM (Segmente E000 & F000) via Zeiger- Aufruf (chipset hook). Test der CMOS Read/Write-Funktionalität Bootversuch über Boot-Loader-Routine (Software-Interrupt INT 19h) Beckhoff New Automation Technology CB4050 Seite 67...
-
Seite 68: Anhang: Ressourcen
Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Adresse Funktion IRQ0 Timer IRQ1 PS/2 Tastatur IRQ2 (9) (COM3) IRQ3 COM1 IRQ4 COM2 IRQ5 (COM4) IRQ6 IRQ7 LPT1 IRQ8 IRQ9 Seite 68 Beckhoff New Automation Technology CB4050... -
Seite 69: Dpci-Devices
Externer Slot 4 1 od. 2 LAN intern ICH4 ID103A E Ressourcen: SMB-Devices Adresse Funktion 10-11 Standard-Slave-Adresse 60-61 Reserviert vom BIOS 88-89 Vom BIOS definierte Slave-Adresse A0-A1 DIMM 1 A2-AF Reserviert vom BIOS D2-D3 ICS950813 Beckhoff New Automation Technology CB4050 Seite 69...
