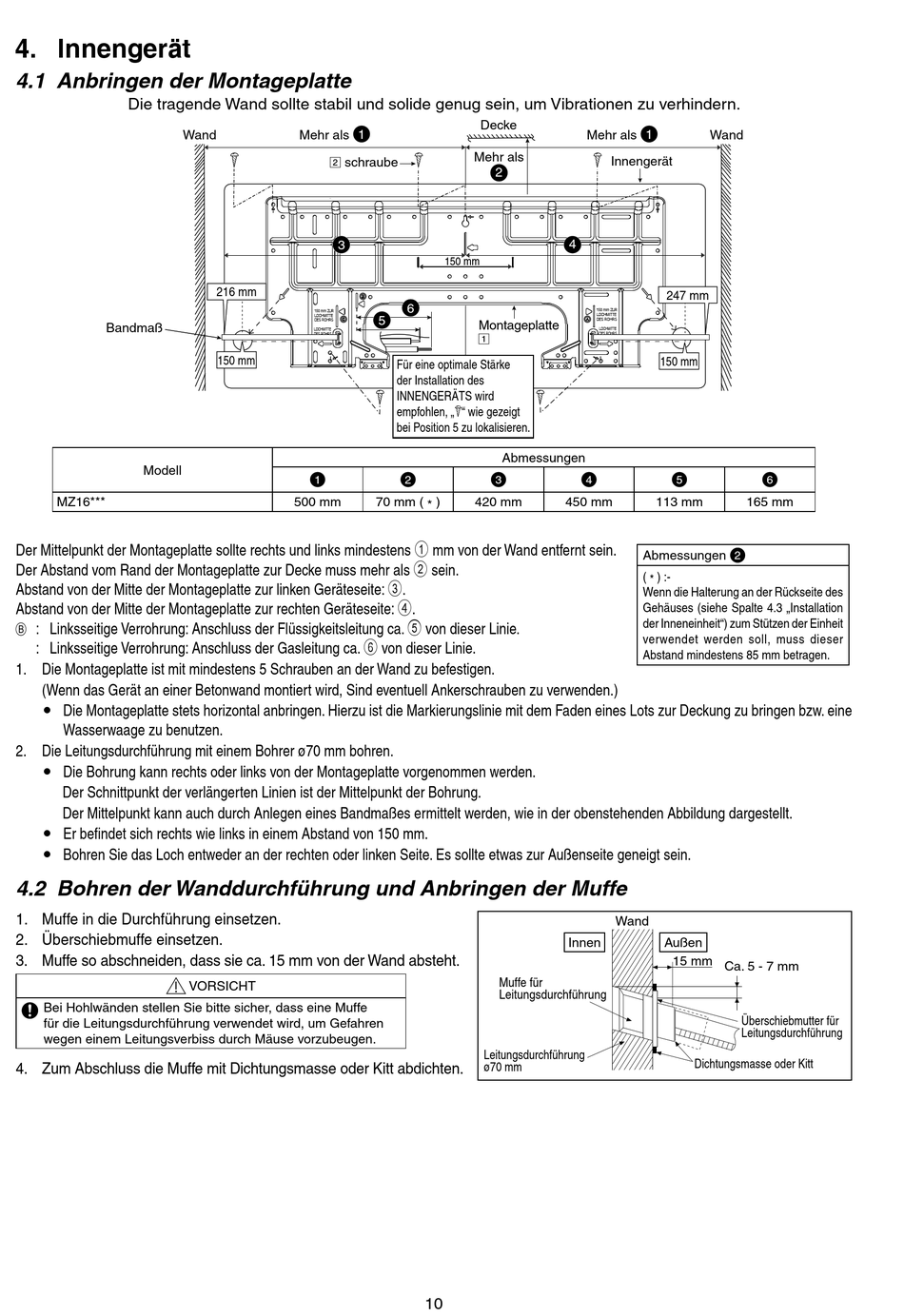

4. Innengerät
4.1 Anbringen der Montageplatte
Die tragende Wand sollte stabil und solide genug sein, um Vibrationen zu verhindern.
Wand
Bandmaß
Modell
MZ16***
Der Mittelpunkt der Montageplatte sollte rechts und links mindestens 1 mm von der Wand entfernt sein.
Der Abstand vom Rand der Montageplatte zur Decke muss mehr als 2 sein.
Abstand von der Mitte der Montageplatte zur linken Geräteseite: 3.
Abstand von der Mitte der Montageplatte zur rechten Geräteseite: 4.
b : Linksseitige Verrohrung: Anschluss der Flüssigkeitsleitung ca. 5 von dieser Linie.
: Linksseitige Verrohrung: Anschluss der Gasleitung ca. 6 von dieser Linie.
1. Die Montageplatte ist mit mindestens 5 Schrauben an der Wand zu befestigen.
(Wenn das Gerät an einer Betonwand montiert wird, Sind eventuell Ankerschrauben zu verwenden.)
•
Die Montageplatte stets horizontal anbringen. Hierzu ist die Markierungslinie mit dem Faden eines Lots zur Deckung zu bringen bzw. eine
Wasserwaage zu benutzen.
2. Die Leitungsdurchführung mit einem Bohrer ø70 mm bohren.
•
Die Bohrung kann rechts oder links von der Montageplatte vorgenommen werden.
Der Schnittpunkt der verlängerten Linien ist der Mittelpunkt der Bohrung.
Der Mittelpunkt kann auch durch Anlegen eines Bandmaßes ermittelt werden, wie in der obenstehenden Abbildung dargestellt.
•
Er befi ndet sich rechts wie links in einem Abstand von 150 mm.
•
Bohren Sie das Loch entweder an der rechten oder linken Seite. Es sollte etwas zur Außenseite geneigt sein.
4.2 Bohren der Wanddurchführung und Anbringen der Muffe
1. Muffe in die Durchführung einsetzen.
2. Überschiebmuffe einsetzen.
3. Muffe so abschneiden, dass sie ca. 15 mm von der Wand absteht.
Bei Hohlwänden stellen Sie bitte sicher, dass eine Muffe
für die Leitungsdurchführung verwendet wird, um Gefahren
wegen einem Leitungsverbiss durch Mäuse vorzubeugen.
4. Zum Abschluss die Muffe mit Dichtungsmasse oder Kitt abdichten.
1
Mehr als
2 schraube
3
216 mm
150 mm ZUR
LOCHMITTE
DES ROHRS
LOCHMITTE
DES ROHRS
150 mm
1
500 mm
VORSICHT
Decke
Mehr als
2
150 mm
6
5
Montageplatte
1
Für eine optimale Stärke
der Installation des
INNENGERÄTS wird
empfohlen, „ " wie gezeigt
bei Position 5 zu lokalisieren.
Abmessungen
2
3
70 mm ( * )
420 mm
Muffe für
Leitungsdurchführung
Leitungsdurchführung
ø70 mm
10
1
Mehr als
Wand
Innengerät
4
247 mm
150 mm ZUR
LOCHMITTE
DES ROHRS
LOCHMITTE
DES ROHRS
150 mm
4
5
450 mm
113 mm
Abmessungen
2
( * ) :-
Wenn die Halterung an der Rückseite des
Gehäuses (siehe Spalte 4.3 „Installation
der Inneneinheit") zum Stützen der Einheit
verwendet werden soll, muss dieser
Abstand mindestens 85 mm betragen.
Wand
Innen
Außen
15 mm
Ca. 5 - 7 mm
Dichtungsmasse oder Kitt
6
165 mm
Überschiebmutter für
Leitungsdurchführung
