2.2

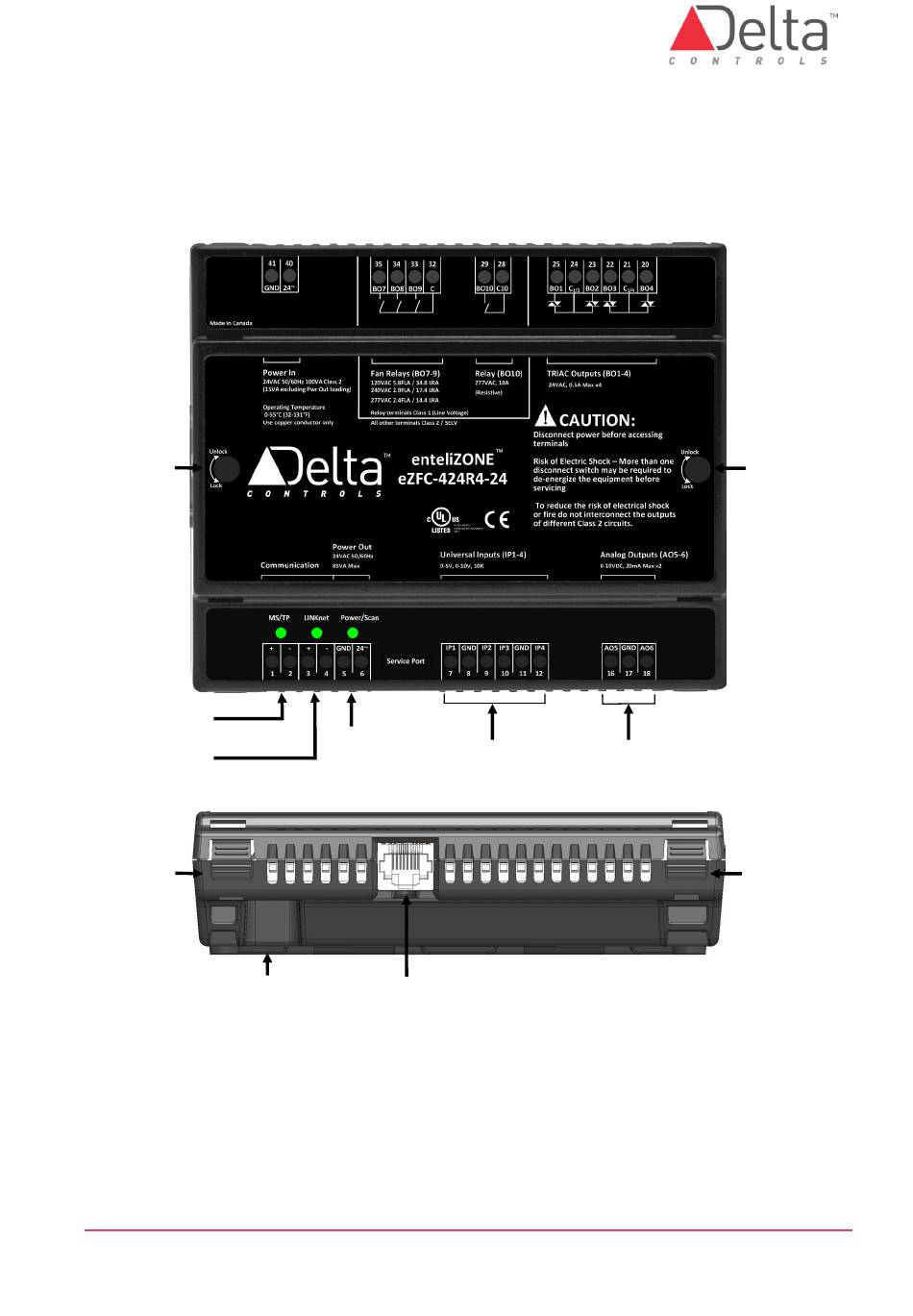

Anschlussbild
24 VAC
Eingangsspannung
Schraube
Gehäuse-
Abdeckung
NET1-Anschluss
MS/TP
NET2-Anschluss
LINKnet
Clip
Gehäuse-
deckel
Reset-Taste
DE-eZFC-424R4-24 Installationsanleitung.docx
Lüfter-Relais
Relais
Ausgänge 7-9
Ausgang 10
24 VAC
Universal-Eingänge
Ausgangs-
1-4
Spannung
Service-Anschluss
TRIAC
Ausgänge 1-4
Analog-Ausgänge
5-6
© Delta Controls Germany 2022
Schraube
Gehäuse-
Abdeckung
Clip
Gehäuse-
deckel
Seite 7
