Bedienungsanleitung
Konfigurieren von Zusatzausrüstung, Relais und externer Mess-
steuerung

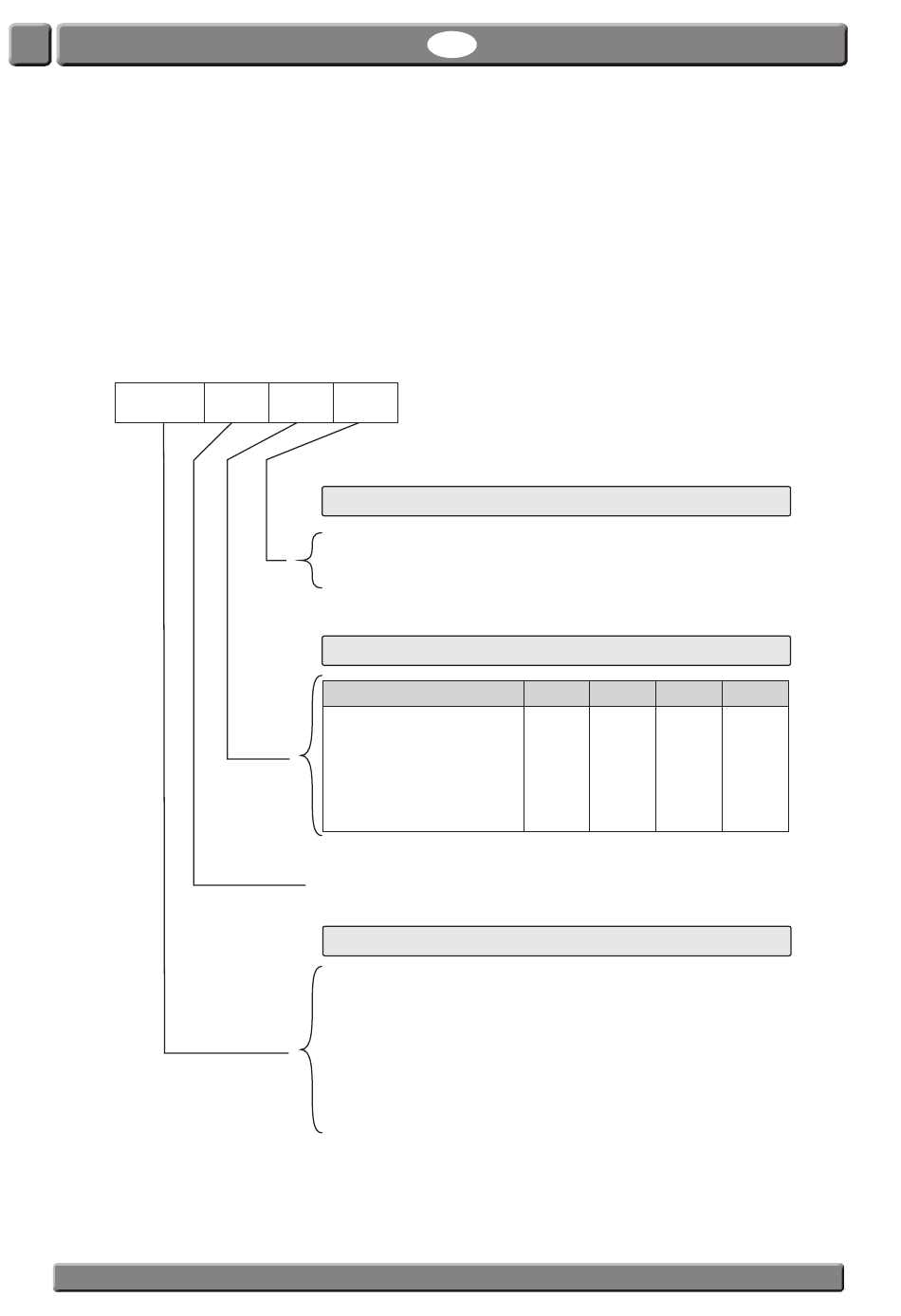

Im Einstellmenü ist der Parameter PA. wie folgt definiert:
• Die erste Ziffer (von links) legt fest, von wo aus und wie der Messvorgang gestartet und gestoppt
werden kann.
• Die zweite Ziffer muss 0 sein und ist künftigen Anwendungen vorbehalten.
• Die dritte Ziffer legt fest, wie das Relais arbeitet.
• Die letzte Ziffer gibt an, ob Zusatzausrüstung wie Strom-/Spannungsausgang installiert wurde.
Messung
PBI-200115-D 04/2013
Strom-
Relais
0
ausgang
Stromausgang / Spannungsausgang
0 :
Kein Stromausgang / Spannungsausgang
1 :
Stromausgang (0-20mA/4-20mA) oder
Spannungsausgang (0-10Volt/2-10volt)
Funktion von ISM-3 Relais
ISM-3 modus
Beim Heizen
Systemfehler
Hoher Sauerstoff alarm
Niedriger Sauerstoffalarm
Flowalarm
Messung aus
Nicht ändern
Messung gesteuert von:
0 : Drücken
1 : Drücken/Ext.
2 : Ext.
3 : Keine
COPYRIGHT ©
DE
0
Off
Off
Off
Off
Off
Off
Messung wird über Taste aktiviert
(manuelle Steuerung)
Messung wird über Taste und externes Mess-
steuersignal aktiviert
Messung wird über externes Mess-steuersignal
aktiviert
Messung ist immer eingeschaltet und kann nicht
abgeschaltet werden
ISM-3
1
2
3
-
On
-
Off
On
On
Off
On
On
Off
On
On
Off
On
On
-
On
-
