ISM-3

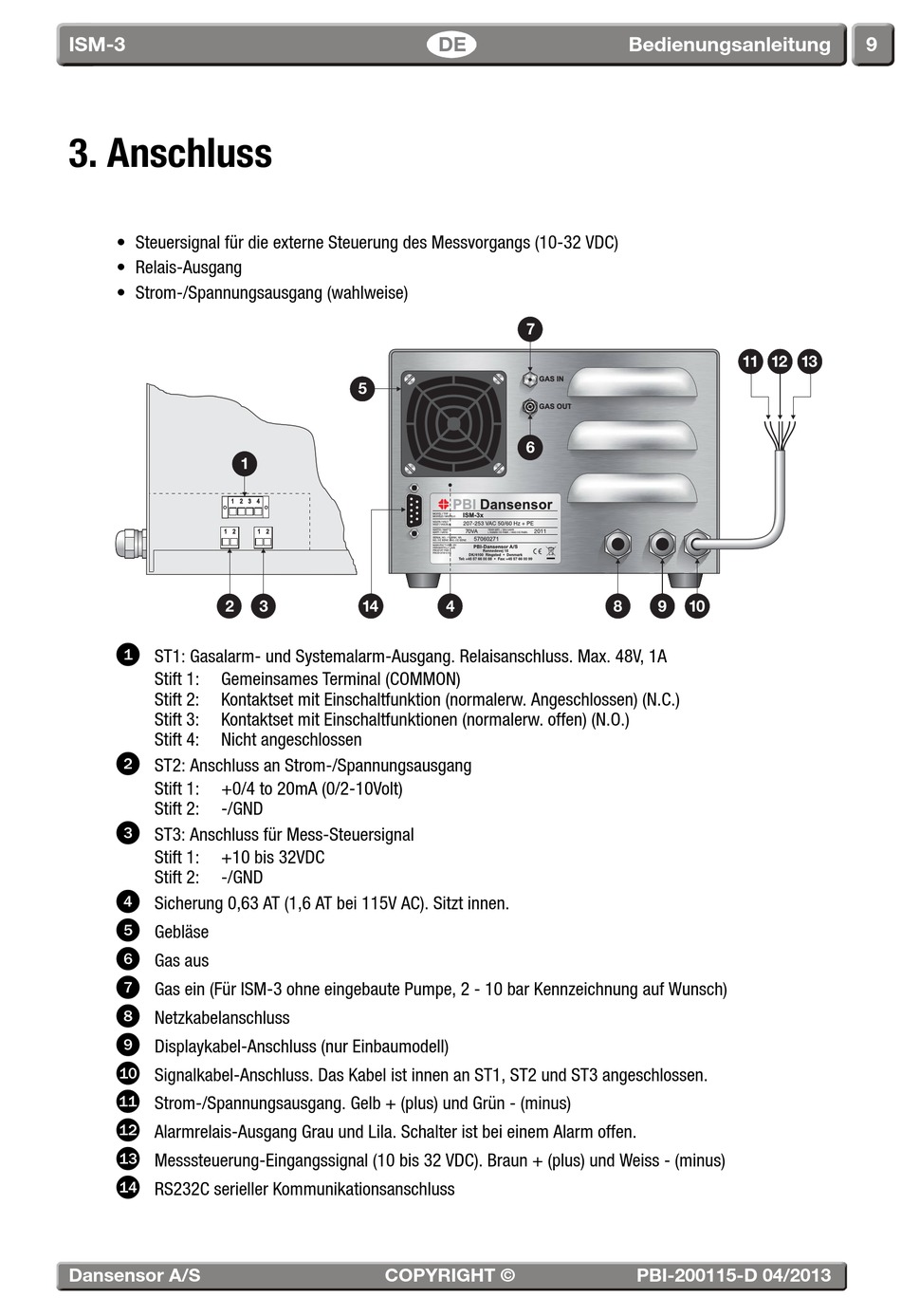

3. Anschluss
• Steuersignal für die externe Steuerung des Messvorgangs (10-32 VDC)
• Relais-Ausgang
• Strom-/Spannungsausgang (wahlweise)
1 2
1 2
2
ST1: Gasalarm- und Systemalarm-Ausgang. Relaisanschluss. Max. 48V, 1A
Stift 1:
Gemeinsames Terminal (COMMON)
Stift 2:
Kontaktset mit Einschaltfunktion (normalerw. Angeschlossen) (N.C.)
Stift 3:
Kontaktset mit Einschaltfunktionen (normalerw. offen) (N.O.)
Stift 4:
Nicht angeschlossen
ST2: Anschluss an Strom-/Spannungsausgang
Stift 1:
+0/4 to 20mA (0/2-10Volt)
Stift 2:
-/GND
ST3: Anschluss für Mess-Steuersignal
Stift 1:
+10 bis 32VDC
Stift 2:
-/GND
Sicherung 0,63 AT (1,6 AT bei 115V AC). Sitzt innen.
Gebläse
Gas aus
Gas ein (Für ISM-3 ohne eingebaute Pumpe, 2 - 10 bar Kennzeichnung auf Wunsch)
Netzkabelanschluss
Displaykabel-Anschluss (nur Einbaumodell)
Signalkabel-Anschluss. Das Kabel ist innen an ST1, ST2 und ST3 angeschlossen.
Strom-/Spannungsausgang. Gelb + (plus) und Grün - (minus)
Alarmrelais-Ausgang Grau und Lila. Schalter ist bei einem Alarm offen.
Messsteuerung-Eingangssignal (10 bis 32 VDC). Braun + (plus) und Weiss - (minus)
RS232C serieller Kommunikationsanschluss
Dansensor A/S
5
1
3 4
1 2
3
14
COPYRIGHT ©
DE
7
GAS IN
GAS OUT
6
4
Bedienungsanleitung
11
12
8
9
10
PBI-200115-D 04/2013
