Inhaltszusammenfassung für KaVo ESTETICA E80
- Seite 1 ® KaVo ESTETICA Kurzbedienungs- Anweisung.
- Seite 2 Vorzugs-Menüanzeige an Arztelement festlegen 10 – 11 Memodent-Menü Timer-Menü Patienten-Menü 14 – 15 Programmierung der Funktionstasten HYDROclean-Funktion HYDROclean-Funktion mit Tubewashing Intensiv Entkeimung 19 – 20 Warnmeldungen 21 – 24 Übersicht Assistenzelement ESTETICA E80 MEMOdent Funktionsübersicht Multi-Funktionselement Funktionen Funk-Multi-Fußbedienelement Bedienung Multi-Funktionselement...
- Seite 3 Chirurgiefunktion Seite Chirurgiemodus aufrufen Kalibrierung Parameter einstellen Chirurgiemotor im Modus „Programm“ verwenden 33 – 34 Sonderfunktionen Endofunktion Endofunktionen 36 – 37 Einstellungen Option 1 bis 4 Parameter einstellen Die Kurzbedienungsanweisung beinhaltet ausschließlich die wesentlichen Bedienungsfunktionen. Sie ersetzt nicht die zum Lieferumfang gehörende Gebrauchsanweisung. Diese ist zur Vermeidung von Störungen und Schadensfällen unbedingt zu beachten.

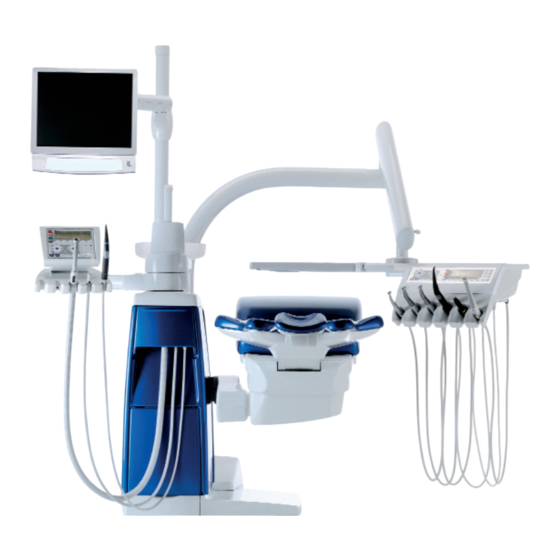

- Seite 4 KaVo ESTETICA® E80 Übersicht ESTETICA® E80 Arztelement Tastengruppe Patientenstuhl 1 Taste „Stuhl ab“ 0 Anzeigendiode „Funktionsebene 2“ 2 Taste „Rückenlehne ab“ (Tastenkreuz 2) 3 Taste „Funktionsebene“ q Taste „Horizontal vor“ (Tastenkreuz 1) w Taste „Sitzbankanhebung ab“ 4 Taste „Stuhl auf“...
- Seite 5 Tastengruppe Menüauswahl Tastengruppe Funktionstasten 1 Taste „MEMOdent-Menü“ 5 Auswahltasten für Menü- funktionen 2 Taste „Timer-Menü“ 1 Taste „motorische 6 Displayanzeige Zusatzantriebe“ 3 Taste „Patienten-Menü“ 2 Funktionstaste F1 4 Taste „Multimedia-Menü“ 3 Funktionstaste F3 4 Funktionstaste F5 5 Taste „Remote Control“ 6 Funktionstaste F2 7 Funktionstaste F4 8 Funktionstaste F6...
- Seite 6 KaVo ESTETICA® E80 Patientenstuhl Bedienelement Patientenstuhlpositionen manuell steuern 1 Taste „Stuhl ab“ 9 Taste „Sitzbankanhebung auf“ 2 Taste „Rückenlehne ab“ 0 Anzeigendiode „Funktionsebene 2“ 3 Taste „Funktionsebene“ (Tastenkreuz 1) (Tastenkreuz 2) • LED aus: Behandlungsstuhl q Taste „Horizontal vor“ Normalgeschwindigkeit w Taste „Sitzbankanhebung ab“...
- Seite 7 KaVo ESTETICA® E80 Patientenstuhl Bedienelement Automatikposition speichern. Gewünschte Stuhlposition manuell am Arztelement oder Assistenzelement ein- stellen oder bei abgelegten Instrumenten gewünschte Stuhlposition über Fußanlasser einstellen. Zieltaste 4 Sekunden betätigen, bis akustisches Signal ertönt (ausser LP). Belegung der AP-Tasten am Fußanlasser.
- Seite 8 KaVo ESTETICA® E80 Motorische Kopfstütze Bedienelement Bedienung über den Joystick. Stammlänge oben / unten Neigung: links / rechts Sonderfunktionen Einmaliges Drücken: für kleine Personen (Kompensation aus) Zweimaliges Drücken: Stellung AP Kinderbehandlung Programmierung Stuhl und Kopfstütze in Bei ausgeschaltener Kompensation: gewünschte Position bringen Alle LED’s der Automatikpositionen,...
- Seite 9 KaVo ESTETICA® E80 Motorisches Patiententeil Bedienelement Spülposition mit Taste SP anwählen. Das Patiententeil schwenkt nach Beenden der Stuhlbewegung in die Spülposition (Position programmierbar). Bei Betätigung mit AP0, AP1 oder AP2 schwenkt das Patiententeil in die Ruheposition vor Ablauf der Automatikposition zurück.
- Seite 10 KaVo ESTETICA® E80 Menüvorwahl Bedienelement/Anzeige Memodent-Menü Timer-Menü Patienten- Service- und Hygiene-Menü Multimedia ERGOcom-Menü...
- Seite 11 KaVo ESTETICA® E80 Vorzugs-Menüanzeige an Arzt- Bedienelement / element/Assistenzelement festlegen Anzeige Bügelschalter und entsprechende Menü-Taste gleichzeitig betätigen (4 Sekunden). Eingestelltes Vorzugs-Menü wird abgespeichert und mit akustischem Memodent-Menü Signal quittiert. Timer-Menü Patienten-Menü Multimedia-Menü Das vorgewählte Menü erscheint nach jedem Einschalten des...
- Seite 12 KaVo ESTETICA® E80 Memodent-Menü Bedienelement / Anzeige Einstellung instrumenten- spezifischer Werte Ebene (Drehzahl, Intensität etc.) Arzt- / Programm Ebenenwahl. Ebene wählen. Taste S1 kurz betätigen oder Fußtaster bei abgelegten Instrumenten betätigen. Nächste Ebene wird angezeigt. Arzt 1, 2, 3, 4, 5, 6 Arzt 1 bis Arzt 6 wählen.
- Seite 13 KaVo ESTETICA® E80 Timer-Menü Bedienelement / Anzeige Einstellung von Timern und Uhrzeit (Echtzeit) Funktion abrufen Taste S1 ... S5 kurz betätigen. Timer wird gestartet. Durch nochmaliges Betätigen wird Uhrzeit (Echtzeit) der Timer wieder gestoppt. Nach Ablauf des Timers ertönt ein akustisches Signal.
- Seite 14 KaVo ESTETICA® E80 Patienten-Menü Bedienelement / Anzeige Zeiteinstellung von Schalenspülung und Mundglasfüllung. Einstellung Mundglasfüllzeit. Z. B. Taste S2 4 Sekunden drücken, es ertönt ein akustischer Piepton. Füllzeiten werden nach Sekunden je nach Anzahl der Pieptöne (1 Piepton =1 Sek.) festge- legt und bei Loslassen der S2 Taste auto- matisch abgespeichert.
- Seite 15 KaVo ESTETICA® E80 Instrumentenspezifische Bedienelement / Werte abrufen Anzeige Instrument entnehmen. Ebene vorwählen. Abgespeicherte Werte werden angezeigt. • Bei Motor: Drehrichtung ändern. Linkslauf Oder Taste S4 Rechtslauf • Bei MF-Spritze: Heizung für Luft und Wasser ein- / ausschalten. • Bei Motor/Turbine: Kühlzustand einstellen.
- Seite 16 KaVo ESTETICA® E80 Programmierung der Bedienelement / Funktionstasten Anzeige Tastengruppe Patientenstuhl Tastengruppe Menüauswahl Grundmenüs können mit Hilfe der Funktionstasten direkt aufgerufen werden. Es stehen 6 Speicherplätze (F1 bis F6) zur Verfügung. Programmierung der F-Tasten Anlasserpedal gedrückt halten, Tastengruppe danach zusätzlich gewünschte Funktionstasten F-Taste gedrückt halten und...
- Seite 17 KaVo ESTETICA® E80 Hydroclean-Funktion Bedienelement / Anzeige Funktion abrufen Taste Amalgamabscheider kurz betätigen (Vorbereitung). LED blinkt. Saugschläuche inaktiv (in Ablagen). • Bedienfeld Memodent Taste nochmals betätigen. Hydroclean-Funktion wird gestartet. LED leuchtet. Durch nochmaliges Betätigen wird die Funktion abgebrochen. • Bedienfeld Memospeed Durch diese Funktion werden die Saugleitungen (vom Filtergehäuse...
- Seite 18 KaVo ESTETICA® E80 Hydroclean-Funktion mit Bedienelement / Tubewashing Anzeige Funktion • Bedienfeld Memodent abrufen. Taste Patienten-Menü drücken. Die Display- Anzeige wechselt in das Patienten-Menü. Mit Auswahltaste „Weiter“ wird die Anzeige weiter geschaltet. Taste für Hydroclean kurz betätigen (Taste Amalgamabscheider) LED blinkt (Vorbereitung).
- Seite 19 KaVo ESTETICA® E80 Intensiv-Entkeimung Bedienelement / Anzeige • Bedienfeld Memodent Funktion vorbereiten. Taste Patienten-Menü drücken. Die Display- Anzeige wechselt in das Patienten-Menü. Mit Auswahltaste „Weiter“ wird die Anzeige weiter geschaltet. Taste Intensiventkeimung betätigen bis Signalton ertönt und die LED für Intensiventkeimunganforderung blinkt.
- Seite 20 KaVo ESTETICA® E80 Intensiventkeimung - Bedienelement / Einwirkphase überspringen Anzeige • Bedienfeld Memodent Funktion. • Die Intensiventkeimung befindet sich in Schritt 4: Intensiventkeimungs- taste und Taste Hydrocolloid gleichzeitig betätigen und gedrückt halten. Gleichzeitig Fußtaster betätigen bis ein akustisches Signal ertönt. Intensiventkeimung schaltet in Schritt 3.6.
- Seite 21 KaVo ESTETICA® E80 Warnmeldungen Anzeige Pos.-Nr. Bezeichnung: Sicherheits- Sitzunterteil Verkleidung Standkörper abschaltungen. (Nur Helferinseite) Assistenzelement (nur Helferinseite) Eine Sicherheitsabschaltung ist Sitzbank aktiv wenn eine der LEDs der Automatikpositions-Tasten blinkt. Armlehne Wird eine Sicherheitsabschaltung durch eine Person oder einen Trägerabdeckungen Gegenstand bestätigt stoppt die die Bewegung des Stuhls sofort.
- Seite 22 KaVo ESTETICA® E80 Weitere Warnmeldungen Anzeige OXYGENAL-Behälter leer. LED leuchtet und ein Signalton im zehn-Sekunden-Takt ertönt. • Anzeige Memospeed • Anzeige Memodent Amalgamabscheider. LED leuchtet. Es wird nur auf eine Störung des Amalgamabscheiders hingewiesen. Detaillierte Hinweise geben das Display des Amalgam- •...
- Seite 23 KaVo ESTETICA® E80 Weitere Warnmeldungen Anzeige DEKASEPTOL Gelflasche ersetzen. • Anzeige Memospeed • Anzeige Memodent Abdeckung an der Gerätebasis entnehmen. Deckel von neuer DEKASEPTOL Gel Flasche abschrauben Zapfstelle und Steigrohr einsetzen und Flasche von unten in die Ansaugvorrichtung einsetzen.
- Seite 24 KaVo ESTETICA® E80 Weitere Warnmeldungen OXYGENAL-Flasche ersetzen. In den KaVo Wasserentkeimungsanlagen darf nur das Mittel OXYGENAL 6 (Mat.-Nr. 0.489.3451) verwendet werden. Abdeckung an der Gerätebasis entfernen. Deckel von neuer OXYEBNAL- Flasche abschrauben. Originalflasche von unten an die Ansaugstelle einsetzen.
- Seite 25 KaVo ESTETICA® E80 Übersicht Assistenzelement ESTETICA E80 MEMODENT Tastengruppe Menüauswahl • • • Tastengruppe Patientenstuhl Tastengruppe Funktionstasten...
- Seite 26 KaVo ESTETICA® E80 Funktionen Multi-Funktionselement Funktionen nur bei abgelegten Instrumenten Funktionen nur bei gezogenen Instrumenten Bei ”Rückenlehne ab“ kann das Instrumentenlicht ein- und ausgeschaltet werden. Bei ”Rückenlehne auf“ kann das Licht wie bei Lichtgriffel eingeschaltet werden (Spot-Funktion). Motor – Linkslauf Stuhl aufwärts...
- Seite 27 KaVo ESTETICA® E80 Funktionen Funk-Multi-Fußbedienelement Statusanzeige / Akku laden. Anzeige Ladezustand Grundsätzlich kann das Funk-Multi- Fußbedienelement immer eingeschaltet • bleiben. Das Laden des Akkus ist auch im ausgeschaltetem Zustand möglich. Ein- / Ausschalter Bei längerer Nichtbenutzung sollte das Gerät ausgeschaltet...
- Seite 28 KaVo ESTETICA® E80 Bedienung Multi-Fußbedienelement Automatische Stuhlposition aufrufen. Fußstaste „SP“ drücken oder Fußtaste „ LP“ drücken. Stuhl fährt in die gespeicherte Position. Automatische Stuhlpositionen speichern. Fußpedal und Fußtaste „SP“ oder „ LP“ gedrückt halten und gleichzeitig eine beliebige Taste für eine Automatikposition (SP, LP, AP 0 bis AP 3 oder Kollapsposition) am Arzt- oder Assistenzelement drücken,...
- Seite 29 KaVo ESTETICA® E80 Chirurgie- und ENDO-Funktionen Auf den folgenden Seiten finden Sie alle Kurzbedienungs- Anweisungen für den Chirurgie- und ENDO- Betrieb.
- Seite 30 KaVo ESTETICA® E80 Chirurgiemodus aufrufen Bedienelement / Anzeige Voraussetzung • Der Chirurgiemotor ist angeschlossen. • Kein Instrument ist aus den Ablagen entnommen. Winkelstück 27:1 muss aufgesteckt sein, sonst erscheint die Meldung: • Taste für „Motorische Zusatzantriebe“ drücken. Das Display wechselt in den Modus „Kalibrierung“.
- Seite 31 KaVo ESTETICA® E80 Kalibrierung Bedienelement / Anzeige Werte ändern und verwenden. Um einen Wert zu verwerfen, Taste drücken oder um den Kalibriervorgang zu wiederholen Taste für „Neu Kal.“ drücken oder um den gemessenen Wert zu verwenden, Taste drücken. Weicht der neu ermittelte...
- Seite 32 KaVo ESTETICA® E80 Parameter einstellen Bedienelement / Anzeige Folgende Parameter können Instrument nicht wählbar. im Modus „freie Anwendung“ verändert werden: • Drehzahlbereich min / max • Drehmomentbereich (nur 27:1) • Drehrichtung • Kühlmittelpumpe Ein / Aus Parameter ändern und speichern.
- Seite 33 KaVo ESTETICA® E80 Chirurgiemotor im Modus Bedienelement / Anzeige Programm verwenden Im Modus „Programm“ können Instrument/Übersetzung frei wählbar. 6 Arbeitsschritte programmiert werden. Der aktuelle Arbeitsschritt wird im Display angezeigt. Taste „Programm“ drücken um in den Modus Programm zu schalten. oder Fußtaste „SP“...
- Seite 34 KaVo ESTETICA® E80 Chirurgiemotor im Modus Bedienelement / Anzeige Programm verwenden Anzahl der Arbeitsschritte begrenzen. • Beispiel: Die Arbeitsschritte sollen auf 4 begrenzt werden. Arbeitsschritt 4 auswählen Taste für „Programm“ 2 Sekunden drücken, bis Signalton ertönt. Es sind nur noch die ersten vier Arbeitsschritte wählbar.
- Seite 35 KaVo ESTETICA® E80 Sonderfunktionen Bedienelement / Anzeige Spülfunktion aktivieren. Fußtaste „Sprayvorwahl“ 4 Sekunden drücken, um die Spülfunktion vorzuwählen. Spülfunktion wird im Display angezeigt. Fußpedal drücken, um die Kühlmittelentnahme zu starten. Fußtaste „Sprayvorwahl“ kurz drücken, um die Spülfunktion zu beenden. Chirurgiemodus verlassen...
- Seite 36 KaVo ESTETICA® E80 ENDO-Funktionen Bedienelement / Anzeige ENDO-Betrieb aufrufen. Endomotor INTRAmatic LUX KL 702 aus der Ablage nehmen. Taste „Motorische Zusatzantriebe“ drücken. Die Anzeige wechselt in das Menü „ENDO“. Ist die ENDO Warnung aktiviert, erscheint diese beim Wechsel in den ENDO-Betrieb im Display.
- Seite 37 KaVo ESTETICA® E80 ENDO-Funktionen Bedienelement / Anzeige Options-Menü aufrufen. • Option 1: Übersetzung Einstellung des Übertragungsfaktors 1:1 oder 3:1 • Option 2: Drehmoment Einstellung der Anzeige des Drehmoments in Ncm oder in % 1:1 Übersetzung: 100% = 2,5 Ncm 3:1 Übersetzung: 100% = 8 Ncm •...
- Seite 38 KaVo ESTETICA® E80 Einstellungen Option 1 bis 4 Bedienelement Manuelle Steuerung Mit den Auswahltasten für „Wert erhöhen“ und „Wert verringern“ kann der Parameter der Option verändert werden. Auswahltaste für „ENTER“ drücken um das Optionsmenü zu verlassen Die geänderten Parameter sind gespeichert.
- Seite 39 KaVo ESTETICA® E80 Parameter einstellen Bedienelement Feineinstellungen Drehzahl • Die Drehzahl kann folgendermaßen verändert werden: in 10er-Schritten: –1 im Bereich von 100 min bis 500 min in 50er-Schritten: –1 im Bereich von 500 min bis 1000 min in 100er-Schritten: –1...
- Seite 40 KaVo Dental GmbH · D 88400 Biberach/Riß · Telefon +49 7351 56-0 · Fax +49 7351 56-1488 · www.kavo.com...
