Elektrischer Anschluss

1
5
2
4
6
3
3

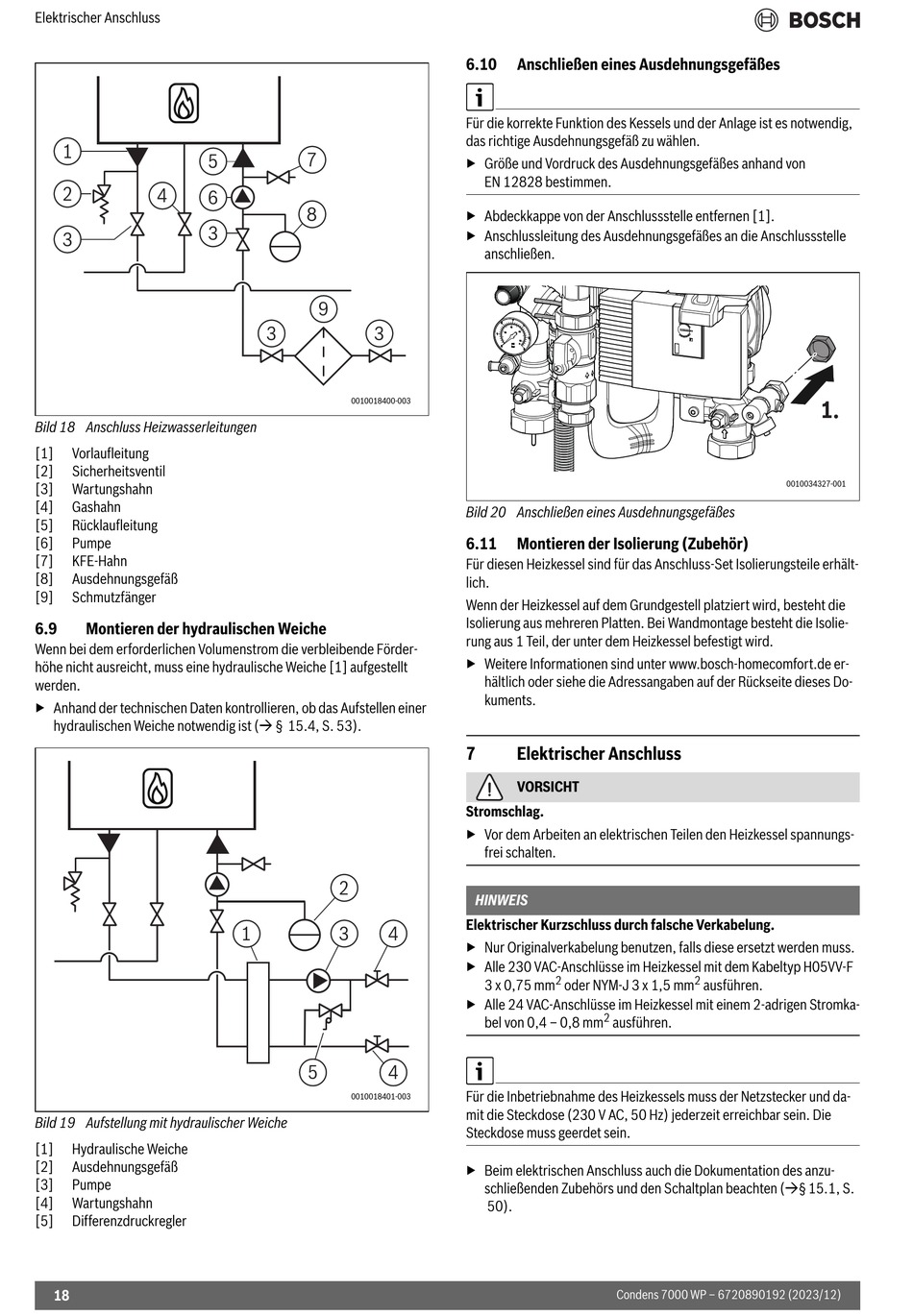

Bild 18 Anschluss Heizwasserleitungen
[1] Vorlaufleitung
[2] Sicherheitsventil
[3] Wartungshahn
[4] Gashahn
[5] Rücklaufleitung
[6] Pumpe
[7] KFE-Hahn
[8] Ausdehnungsgefäß
[9] Schmutzfänger
6.9

Montieren der hydraulischen Weiche

Wenn bei dem erforderlichen Volumenstrom die verbleibende Förder-
höhe nicht ausreicht, muss eine hydraulische Weiche [1] aufgestellt
werden.
▶ Anhand der technischen Daten kontrollieren, ob das Aufstellen einer
hydraulischen Weiche notwendig ist ( § 15.4, S. 53).
Bild 19 Aufstellung mit hydraulischer Weiche
[1] Hydraulische Weiche
[2] Ausdehnungsgefäß
[3] Pumpe
[4] Wartungshahn
[5] Differenzdruckregler
18
7
8
9
3 3
0010018400-003
2
1 3 4
5 4
0010018401-003
6.10 Anschließen eines Ausdehnungsgefäßes
Für die korrekte Funktion des Kessels und der Anlage ist es notwendig,
das richtige Ausdehnungsgefäß zu wählen.
▶ Größe und Vordruck des Ausdehnungsgefäßes anhand von
EN 12828 bestimmen.
▶ Abdeckkappe von der Anschlussstelle entfernen [1].
▶ Anschlussleitung des Ausdehnungsgefäßes an die Anschlussstelle
anschließen.
Bild 20 Anschließen eines Ausdehnungsgefäßes
6.11 Montieren der Isolierung (Zubehör)
Für diesen Heizkessel sind für das Anschluss-Set Isolierungsteile erhält-
lich.
Wenn der Heizkessel auf dem Grundgestell platziert wird, besteht die
Isolierung aus mehreren Platten. Bei Wandmontage besteht die Isolie-
rung aus 1 Teil, der unter dem Heizkessel befestigt wird.
▶ Weitere Informationen sind unter www.bosch-homecomfort.de er-
hältlich oder siehe die Adressangaben auf der Rückseite dieses Do-
kuments.
7 Elektrischer Anschluss
VORSICHT
Stromschlag.
▶ Vor dem Arbeiten an elektrischen Teilen den Heizkessel spannungs-
frei schalten.
HINWEIS
Elektrischer Kurzschluss durch falsche Verkabelung.
▶ Nur Originalverkabelung benutzen, falls diese ersetzt werden muss.
▶ Alle 230 VAC-Anschlüsse im Heizkessel mit dem Kabeltyp H05VV-F
2
3 x 0,75 mm oder NYM-J 3 x 1,5 mm
▶ Alle 24 VAC-Anschlüsse im Heizkessel mit einem 2-adrigen Stromka-
2
bel von 0,4 – 0,8 mm ausführen.
Für die Inbetriebnahme des Heizkessels muss der Netzstecker und da-
mit die Steckdose (230 V AC, 50 Hz) jederzeit erreichbar sein. Die
Steckdose muss geerdet sein.
▶ Beim elektrischen Anschluss auch die Dokumentation des anzu-
schließenden Zubehörs und den Schaltplan beachten (§ 15.1, S.
50).
Condens 7000 WP – 6720890192 (2023/12)
1.
0010034327-001
2
ausführen.
