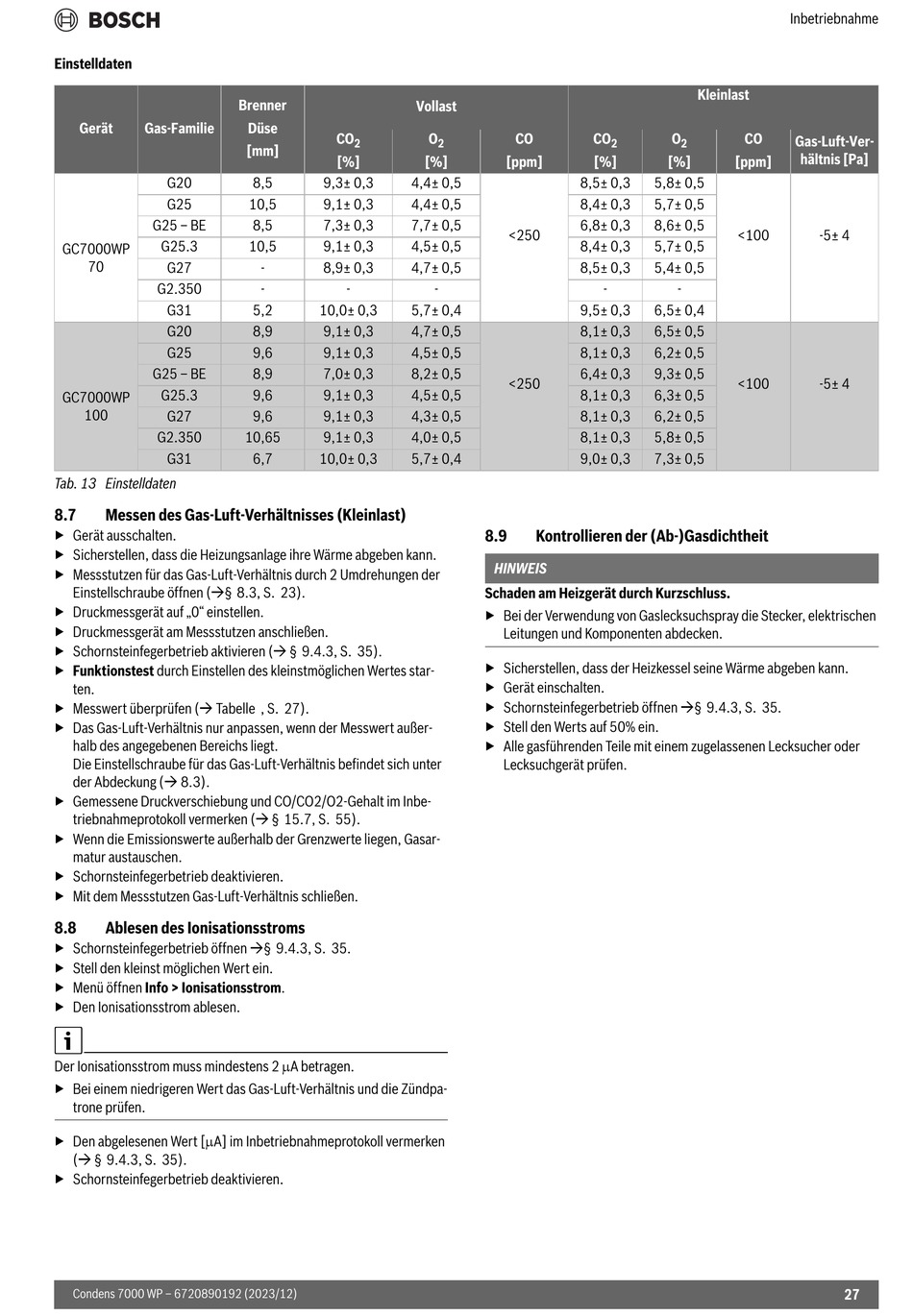

Messen Des Gas-Luft-Verhältnisses (Kleinlast); Ablesen Des Ionisationsstroms; Kontrollieren Der (Ab-)Gasdichtheit - Bosch GC7000WP 70 23 Installations- Und Wartungsanleitung Für Die Fachkraft

Einstelldaten
Gerät Gas-Familie
G20
G25
G25 – BE
G25.3
GC7000WP
70
G27
G2.350
G31
G20
G25
G25 – BE
G25.3
GC7000WP
100
G27
G2.350
G31
Tab. 13 Einstelldaten
8.7 Messen des Gas-Luft-Verhältnisses (Kleinlast)
▶ Gerät ausschalten.
▶ Sicherstellen, dass die Heizungsanlage ihre Wärme abgeben kann.
▶ Messstutzen für das Gas-Luft-Verhältnis durch 2 Umdrehungen der
Einstellschraube öffnen (§ 8.3, S. 23).
▶ Druckmessgerät auf „0" einstellen.
▶ Druckmessgerät am Messstutzen anschließen.
▶ Schornsteinfegerbetrieb aktivieren ( § 9.4.3, S. 35).
▶ Funktionstest durch Einstellen des kleinstmöglichen Wertes star-
ten.
▶ Messwert überprüfen ( Tabelle , S. 27).
▶ Das Gas-Luft-Verhältnis nur anpassen, wenn der Messwert außer-
halb des angegebenen Bereichs liegt.
Die Einstellschraube für das Gas-Luft-Verhältnis befindet sich unter
der Abdeckung ( 8.3).
▶ Gemessene Druckverschiebung und CO/CO2/O2-Gehalt im Inbe-
triebnahmeprotokoll vermerken ( § 15.7, S. 55).
▶ Wenn die Emissionswerte außerhalb der Grenzwerte liegen, Gasar-
matur austauschen.
▶ Schornsteinfegerbetrieb deaktivieren.
▶ Mit dem Messstutzen Gas-Luft-Verhältnis schließen.
8.8

Ablesen des Ionisationsstroms

▶ Schornsteinfegerbetrieb öffnen § 9.4.3, S. 35.
▶ Stell den kleinst möglichen Wert ein.
▶ Menü öffnen Info > Ionisationsstrom.
▶ Den Ionisationsstrom ablesen.
Der Ionisationsstrom muss mindestens 2 A betragen.
▶ Bei einem niedrigeren Wert das Gas-Luft-Verhältnis und die Zündpa-
trone prüfen.
▶ Den abgelesenen Wert [A] im Inbetriebnahmeprotokoll vermerken
( § 9.4.3, S. 35).
▶ Schornsteinfegerbetrieb deaktivieren.
