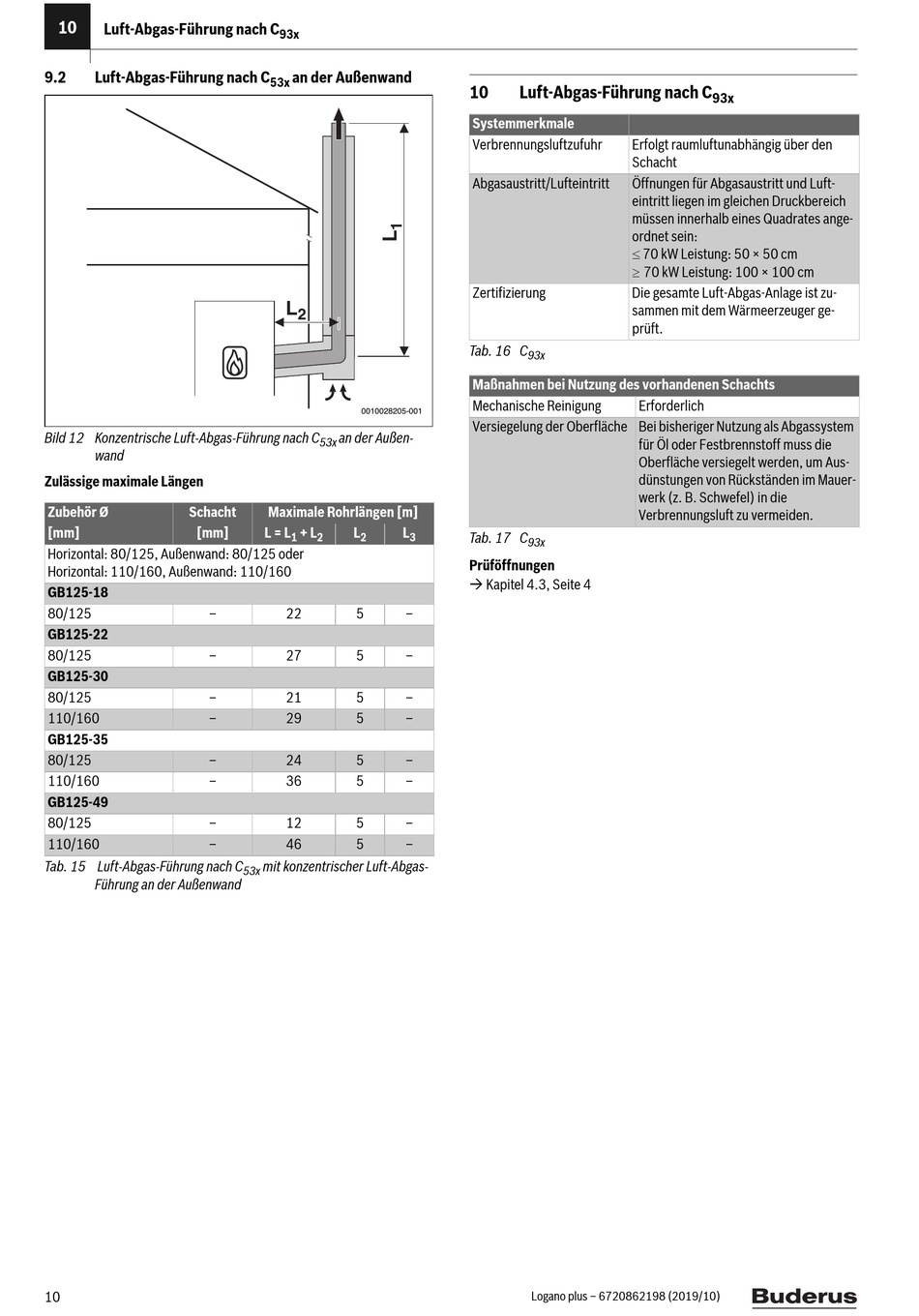

Luft-Abgas-Führung nach C
9.2
Luft-Abgas-Führung nach C
Bild 12 Konzentrische Luft-Abgas-Führung nach C
wand
Zulässige maximale Längen
Zubehör Ø
Schacht
[mm]
[mm]
Horizontal: 80/125, Außenwand: 80/125 oder
Horizontal: 110/160, Außenwand: 110/160
GB125-18
80/125
‒
GB125-22
80/125
‒
GB125-30
80/125
‒
110/160
‒
GB125-35
80/125
‒
110/160
‒
GB125-49
80/125
‒
110/160
‒
Tab. 15 Luft-Abgas-Führung nach C
Führung an der Außenwand
10
93x
an der Außenwand
53x
L
2
0010028205-001
an der Außen-
53x
Maximale Rohrlängen [m]
L = L
+ L
L
L
1
2
2
3
22
5
‒
27
5
‒
21
5
‒
29
5
‒
24
5
‒
36
5
‒
12
5
‒
46
5
‒
mit konzentrischer Luft-Abgas-
53x
10
Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Erfolgt raumluftunabhängig über den
Schacht
Abgasaustritt/Lufteintritt
Öffnungen für Abgasaustritt und Luft-
eintritt liegen im gleichen Druckbereich
müssen innerhalb eines Quadrates ange-
ordnet sein:
70 kW Leistung: 50 × 50 cm
70 kW Leistung: 100 × 100 cm
Zertifizierung
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
Tab. 16 C
93x
Maßnahmen bei Nutzung des vorhandenen Schachts
Mechanische Reinigung
Erforderlich
Versiegelung der Oberfläche Bei bisheriger Nutzung als Abgassystem
für Öl oder Festbrennstoff muss die
Oberfläche versiegelt werden, um Aus-
dünstungen von Rückständen im Mauer-
werk (z. B. Schwefel) in die
Verbrennungsluft zu vermeiden.
Tab. 17 C
93x
Prüföffnungen
Kapitel 4.3, Seite 4
