TD-W9970/TD-W9970B

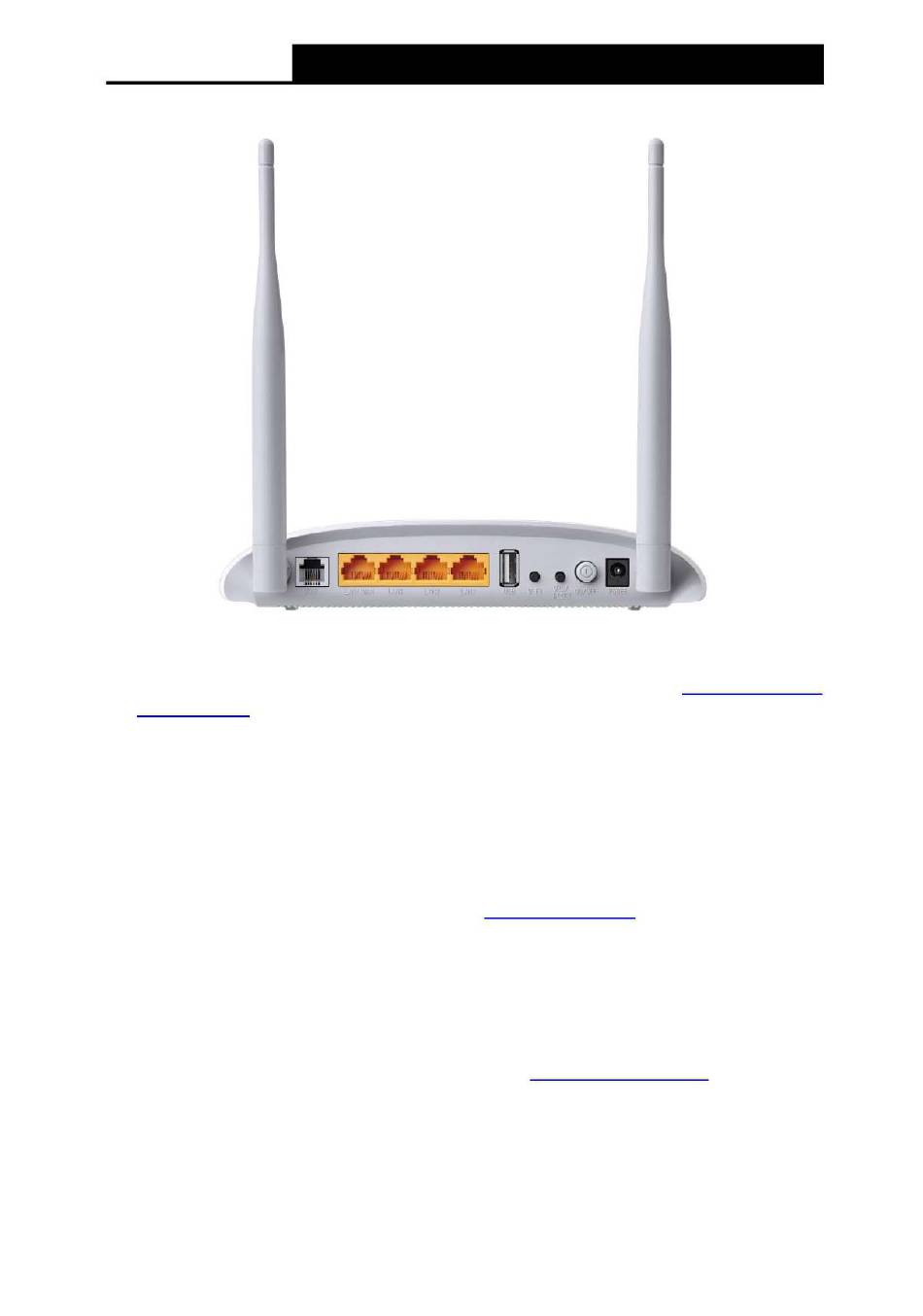

1.3.2 Die Rückseite
ÿ VDSL: Über den Port können Sie den Modemrouter mit dem Telefon verbinden. Oder Sie können sie über einen externen separaten
Splitter verbinden. Einzelheiten finden Sie unter
Modem Router.
ÿ LAN4/WAN, LAN3, LAN2, LAN1: Über diese Ports können Sie den Modemrouter mit Ihrem PC oder anderen Ethernet-Netzwerkgeräten
verbinden. Im WLAN-Router-Modus können Sie eine Verbindung zu Kabel-/FTTH-/VDSL-/ADSL-Geräten herstellen.
ÿ USB: Der USB-Anschluss ermöglicht den Anschluss eines USB-Speichergeräts, eines USB-Druckers oder eines 3G/4G-Modems.
ÿ WiFi: Der Schalter für die WiFi-Funktion. Drücken Sie die Taste, um die WLAN-Funktion zu aktivieren/deaktivieren.
ÿ WPS/RESET: Der Schalter für die WPS-Funktion oder das Zurücksetzen des Modemrouters.
• WPS-Funktion: Einzelheiten finden Sie unter
• Zurücksetzen des Modemrouters: Es gibt zwei Möglichkeiten, den Modemrouter auf die Werkseinstellungen zurückzusetzen
Standardwerte.
Methode eins: Halten Sie bei eingeschaltetem Modemrouter mit einer Nadel die WPS/Reset-Taste mindestens 5 Sekunden
lang gedrückt. Und der Modemrouter wird mit seinen Werkseinstellungen neu gestartet.
Methode zwei: Stellen Sie die Standardeinstellung von
Modemrouters wieder her.
ÿ ON/OFF: Der Schalter für die Stromversorgung.
ÿ POWER: Am Netzstecker schließen Sie das Netzteil an.
ÿ Antennen: Werden für den drahtlosen Betrieb und die Datenübertragung verwendet.
300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch
Abbildung 1-2
2.3 Anschließen des
4.8.2 WPS-Einstellungen.
4.22.7 Werkseinstellungen
6
der webbasierten Verwaltungsseite des
