TP-Link TL-WR2543ND Handbuch
  1. Anleitungen
  2. Marken
  3. TP-Link Anleitungen
  4. Router
  5. TL-WR2543ND
  6. Handbuch
TP-Link TL-WR2543ND Handbuch

TP-Link TL-WR2543ND Handbuch

450mbps-dualband-wireless-n-gigabit-router
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TL-WR2543ND
450Mbps-Dualband-Wireless-N-Gigabit-Router
Rev: 1.0.0
1910010514

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TP-Link TL-WR2543ND

Inhaltszusammenfassung für TP-Link TL-WR2543ND

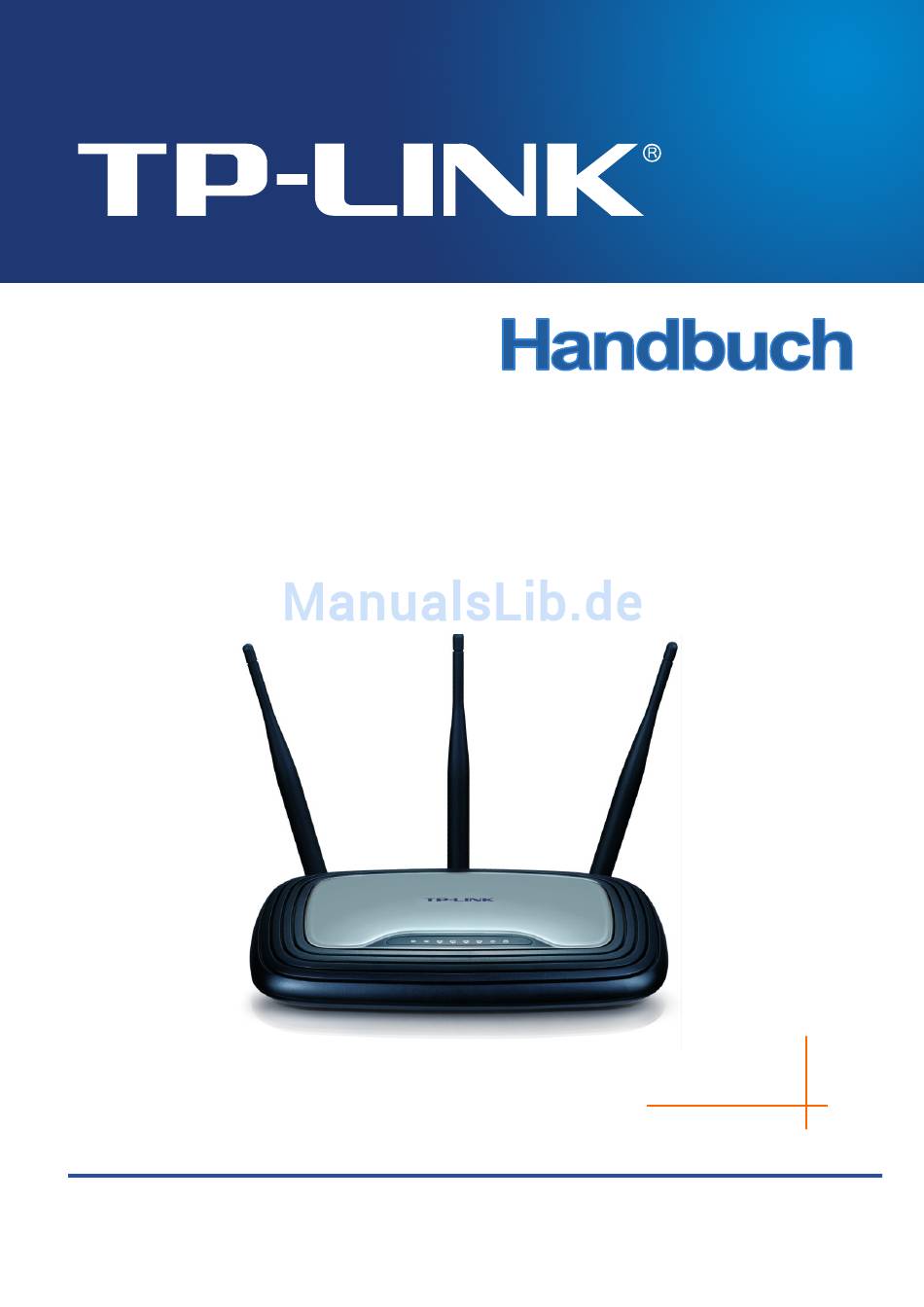

  • Seite 1 TL-WR2543ND 450Mbps-Dualband-Wireless-N-Gigabit-Router Rev: 1.0.0 1910010514...

  • Seite 2: Fcc Statement

    Produktnamen sind Handelsmarken oder registrierte Handelsmarken ihrer entsprechenden Rechteinhaber. Weder diese Spezifikationen noch Teile davon dürfen ohne Genehmigung von TP-LINK TECHNOLOGIES CO., LTD in irgendeiner Form oder auf irgendwelche Art und Weise kopiert oder für jegliche Zwecke der Übersetzung, Umwandlung oder Anpassung verwendet werden. Copyright ©...

  • Seite 3: Fcc-Funkfrequenzaussendungsstatement

    Bemerkungen: Der Hersteller ist nicht für Interferenzen an Radio- oder Fernsehgeräten, die auf unzulässigen Betrieb dieses Geräts zurückzuführen sind, verantwortlich. Solche Veränderungen können dazu führen, dass die Betriebserlaubnis verfällt. Der Betrieb im Frequenzbereich von 5,15 bis 5,25GHz ist nur in Gebäuden gestattet. In den USA kann nur auf den Kanälen 1 bis 11 gearbeitet werden.
  • Seite 4 Russische keine Nur Indoor-Betrieb gestattet. Föderation Bemerkung: Bitte benutzen Sie das Produkt in Frankreich nicht im Freien Dieses Gerät wurde für den Betrieb mit den unten aufgeführten Antennen mit einem maximalen Gewinn von 3dBi entwickelt. Nicht aufgeführte Antennen oder solche mit mehr als 3dBi Gewinn dürfen keinesfalls an diesem Gerät betrieben warden.
  • Seite 5 TP-LINK TECHNOLOGIES CO., LTD KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUNG Für das Gerät: Produktbeschreibung: 450Mbps-Dualband-Wireless-N-Gigabit-Router Modellnr.: TL-WR2543ND Handelsmarke: TP-LINK erklären wir selbstverantwortlich, dass dieses Produkt alle darauf anwendbaren technischen Regelungen der folgenden Richtlinien erfüllt: Direktiven 1999/5/EC, Direktiven 2004/108/EC, Direktiven 2006/95/EC, Direktiven 1999/519/EC,...

  • Seite 6: Industry Canada Statement

    TP-LINK TECHNOLOGIES CO., LTD Industry Canada Statement: This device complies with RSS-210 of the Industry Canada Rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2)This device must accept any interference received, including interference that may cause undesired operation.

  • Seite 7: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Verpackungsinhalte....................2 Kapitel 1. Einführung ....................3 1.1 Produktübersicht......................3 1.2 Konventionen ........................3 1.3 Hauptfunktionalitäten ....................4 1.4 Routergehäuse ......................4 Kapitel 2. Hardwareinstallation ................7 2.1 Systemvoraussetzungen ....................7 2.2 Anforderungen an die Installationsumgebung..............7 2.3 Anschließen des Geräts ....................7 Kapitel 3. Schnellinstallation...................8 3.1 TCP/IP-Konfiguration....................9 3.2 Schnellinstallationsanleitung ..................10 Kapitel 4.
  • Seite 8 Anhang B: PCs konfigurieren................107 Anhang C: Spezifikationen ..................109 Anhang D: Glossar ....................110 - II -...

  • Seite 9: Verpackungsinhalte

    Error! AutoText entry not defined. Verpackungsinhalte In der Verpackung sollten folgende Gegenstände zu finden sein: Ein 450Mbps-Dualband-Wireless-N-Gigabit-Router TL-WR2543ND Ein AC/DC-Adapter für den TL-WR2543ND Eine Schnellinstallationsanleitung Eine CD zum 450Mbps-Dualband-Wireless-N-Gigabit-Router TL-WR2543ND mit: Diesem Handbuch • Weiteren Informationen • Bemerkung: Stellen Sie sicher, dass die Verpackung obige Gegenstände beinhaltet. Ist etwas davon beschädigt oder nicht vorhanden, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

  • Seite 10: Kapitel 1. Einführung

    Es existiert eine Schnellinstallation, und für jeden Schritt gibt es in diesem Handbuch detaillierte Anweisungen. Bevor Sie den Router installieren, schauen Sie bitte dieses Handbuch an, um die Funktionen des Routers kennenzulernen. Konventionen Die Begriffe „der Router“, „der TL-WR2543ND“ oder „das Gerät“ bezeichnen in diesem Handbuch 450Mbps-Dualband-Wireless-N-Gigabit-Router TL-WR2543ND, sofern...

  • Seite 11: Hauptfunktionalitäten

    Error! AutoText entry not defined. Error! AutoText entry not defined. Hauptfunktionalitäten Entspricht dem Standard IEEE802.11n für eine Datenrate von bis zu 450Mbps. Ein 10/100/1000M-RJ45-WAN-Port und 4 10/100/1000M-RJ45-LAN-Ports, jeweils mit Auto-MDI/MDIX und Autoabstimmung. USB-Anschluss für Speichermedien Drucker für FTP-, Mediaserver- oder Printserverbetrieb.
  • Seite 12 Error! AutoText entry not defined. Error! AutoText entry not defined. Die LEDs des Routers befinden sich auf der Oberseite des Gerätes. Bild 1-2 Router-LEDs Name Status Bedeutung Der Router ist ausgeschaltet. (Power) Der Router bekommt elektrische Spannung. Die WLAN-Schnittstelle ist deaktiviert. (Wireless 2,4GHz) Die WLAN-Schnittstelle ist aktiviert.

  • Seite 13: Geräterückseite

    Error! AutoText entry not defined. Error! AutoText entry not defined. 1.4.2 Geräterückseite Bild 1-3 Geräterückseite Auf der Rückseite finden Sie folgende Teile (links nach rechts). POWER: Hier wird der AC/DC-Adapter angeschlossen. Bitte benutzen Sie nur den mitgelieferten. ON/OFF: Ein- und Ausschalten des Routers. RESET: Es gibt zwei Wege, den Router auf die Standardwerte zurückzusetzen: 1) Benutzen Sie die Schaltfläche Factory Defaults im Menü...

  • Seite 14: Kapitel 2. Hardwareinstallation

    Error! AutoText entry not defined. Error! AutoText entry not defined. Kapitel 2. Hardwareinstallation Systemvoraussetzungen Breitband-Internetzugang (DSL/Kabel/Ethernet) DSL-/Kabelmodem mit RJ45-Anschluss (außer bei Anschluss über Ethernet) Jeder PC im LAN muss über einen funktionierenden Ethernet-Adapter und ein RJ45-Ethernetkabel verfügen. TCP/IP muss auf jedem PC vorhanden sein. Webbrowser, z.B.

  • Seite 15: Kapitel 3. Schnellinstallation

    Error! AutoText entry not defined. Error! AutoText entry not defined. Verbinden Sie das DSL-/Kabelmodem mit dem WAN-Port des Routers, siehe Bild 2-1. Hinweis: Möchten Sie den Router mit einem USB-Drucker oder einem USB-Datenträger betreiben, schließen Sie diesen an den USB-Port an. Verbinden Sie den AC/DC-Adapter mit dem Power-Eingang des Routers und das andere Ende mit einer Steckdose.

  • Seite 16: Tcp/Ip-Konfiguration

    450Mbps-Dualband-Wireless-N-Gigabit-Routers mit Hilfe der Schnellinstallation in wenigen Minuten konfigurieren. TCP/IP-Konfiguration Standardmäßig gelten beim TL-WR2543ND der URL http://tplinklogin.net, die IP-Adresse 192.168.0.1 und die Subnetzmaske 255.255.255.0. Letztere Werte können nach Ihren Vorstellungen geändert werden. In diesem Dokument werden jedoch die Standardwerte als Beispiele benutzt.

  • Seite 17: Schnellinstallationsanleitung

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 3-2 Fehlgeschlagener Pingbefehl Bitte überprüfen Sie dann Folgendes: Ist die physische Verbindung da? Bemerkung: Die LEDs der LAN-Ports (1/2/3/4), an die ein eingeschaltetes Ethernet-Gerät angeschlossen ist sowie die entsprechende LED am Gerät selber sollten leuchten. Stimmt die TCP/IP-Konfiguration Ihres PCs? Bemerkung: Ist die IP-Adresse des Routers 192.168.0.1, muss die IP-Adresse Ihres PCs im Bereich von...
  • Seite 18 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 3-3 Routeradresse aufrufen Das in Bild 3-4 gezeigte Login-Fenster erscheint. Geben Sie admin als Benutzernamen und als Passwort ein. Klicken Sie OK oder drücken Sie Enter. Bild 3-4 Login-Fenster Bemerkung: Erscheint dieses Fenster nicht, könnte Ihr Webbrowser für die Benutzung eines Proxys konfiguriert sein.
  • Seite 19 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 3-6 Auswahl des WAN-Verbindungstyps Der Router bietet eine Autoerkennungsfunktion Auto-Detect und unterstützt drei gebräuchliche Wege der Internetverbindung: PPPoE, Dynamic IP und Static IP. Es wird empfohlen, die Autoerkennung zu benutzen. Sind Sie sich sicher, welcher Verbindungstyp bei Ihrem ISP zu verwenden ist, können Sie diesen auch explizit auswählen und durch Klick auf Next die Konfiguration fortsetzen.
  • Seite 20 Error! AutoText entry not defined. Error! AutoText entry not defined. 2) Wurde Dynamic IP als Verbindungstyp erkannt, erscheint Bild 3-8. Hier können Sie, falls erforderlich, die WAN-MAC-Adresse des Routers ändern. Diese Funktion wird hauptsächlich bei Kabelmodems, die zuvor schon einmal mit einem anderen Gerät (Router oder Computer) verbunden waren, benötigt, da in diesem Fall noch dessen MAC-Adresse im Kabelmodem gespeichert ist.
  • Seite 21 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 3-10 Quick Setup – MAC Clone Bemerkungen: Es wird empfohlen, die Routerkonfiguration vom Hauptcomputer (dessen MAC-Adresse dem Modem bekannt ist) aus durchzuführen. Um die MAC-Adresse des Hauptcomputers unter Windows XP herauszufinden, gehen Sie auf Start >...
  • Seite 22 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 3-12 Quick Setup - Static IP IP Address - Die WAN-IP-Adresse, wie sie von außen gesehen werden kann. Subnet Mask - Die Subnetzmaske der WAN-IP-Adresse, normalerweise 255.255.255.0. Default Gateway - IP-Adresse des Gateways (optional). Primary DNS - IP-Adresse des ersten DNS-Servers (optional).
  • Seite 23 Zeichen der MAC-Adresse darstellt. Damit ist die Standard-SSID eindeutig. Hier wird zwischen Groß- und Kleinschreibung unterschieden. So bezeichnen beispielsweise TP-LINK und tp-link unterschiedliche Netze. Region - Wählen Sie hier den Standort des Routers aus. Eine falsche Auswahl kann einen nicht-legalen WLAN-Betrieb zur Folge haben. Ist Ihre Region nicht in der Liste enthalten, wenden Sie sich bitte für Hilfe an die zuständigen Behörden.
  • Seite 24 Error! AutoText entry not defined. Error! AutoText entry not defined. 11an mixed - Sowohl 802.11n- als auch 802.11a-Clients werden zugelassen. Channel Width - Wählen Sie eine Kanalbreite aus. In der Standardeinstellung Automatic wird diese automatisch eingestellt. Channel - Hiermit legen Sie die WLAN-Betriebsfrequenz des Routers fest. Standardmäßig ist Auto eingestellt, so dass der Router automatisch den freiesten Kanal wählt.

  • Seite 25: Kapitel 4. Routerkonfiguration

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 3-15 Quick Setup beendet Kapitel 4. Routerkonfiguration Dieses Kapitel zeigt Ihnen die Schlüsselfunktionalitäten und Konfigurationsmöglichkeiten. Login Nachdem Sie sich erfolgreich eingeloggt haben, sehen Sie die sechzehn Hauptmenüs auf der linken Bildschirmseite.

  • Seite 26: Schnellinstallation

    Error! AutoText entry not defined. Error! AutoText entry not defined. geändert werden. Bild 4-1 Routerstatus Schnellinstallation Bitte schauen Sie für die Schnellinstallation im Kapitel 3.2 nach. - 19 -...

  • Seite 27: Wps

    Bemerkung: Um mittels QSS erfolgreich eine Verbindung herzustellen, sollten Sie zeitgleich die entsprechende QSS-Konfiguration des Adapters durchführen. Als Beispiel dient im Folgenden ein QSS-fähiger TP-LINK-Adapter. Mittels Tastendruck Verfügt Ihr WLAN-Client über eine „Wi-Fi Protected Setup“-Taste, verfahren Sie wie folgt: Schritt 1: Drücken Sie die WPS-Taste auf der Vorderseite des Routers: Sie könnten genausogut in der Weboberfläche Add device klicken (Bild 4-2), dann...
  • Seite 28 Error! AutoText entry not defined. Error! AutoText entry not defined. „Press the button of the new device in two minutes” und Connect klicken (siehe Bild 4-3). Bild 4-3 Gerät hinzufügen Schritt 2: Drücken Sie die WPS-Taste Ihres Clientgerätes für mehrere Sekunden. Schritt 3: Die „Wi-Fi Protected Setup“-LED des Routers blinkt für zwei Minuten, bis das Clientgerät sich erfolgreich mit dem Router verbunden hat.

  • Seite 29: Network

    Error! AutoText entry not defined. Error! AutoText entry not defined. Schritt 2: Die WPS-LED blinkt während des Setup-Prozesses für zwei Minuten. Schritt 3: Leuchtet die WPS-LED permanent, bedeutet dies, dass Ihr WLAN-Gerät sich erfolgreich mit dem Router verbunden hat. Schritt 4: Für weitere Informationen schauen Sie bitte in die Dokumentation Ihres Clientgerätes. Bemerkungen: Die WPS-LED des Routers leuchtet nach dem erfolgreichen Verbinden mit dem Netz für weitere 5 Minuten.
  • Seite 30 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-6 WAN – Dynamic IP Diese Seite zeigt die WAN-IP-Parameter, die durch Ihren ISP dynamisch zugewiesen wurden: IP-Adresse, Subnetzmaske, Standardgateway, etc.. Klicken Sie Renew, um die IP-Parameters erneut vom ISP abzurufen. Klicken Sie Release, um Ihre IP-Parameter freizugeben.
  • Seite 31 Error! AutoText entry not defined. Error! AutoText entry not defined. bekommen, können Sie es mit dieser Option versuchen (selten benötigt). Klicken Sie Save, um Ihre Einstellungen zu speichern. Wenn Sie Static IP gewählt haben, sollten Sie von Ihrem ISP feste IP-Parameter erhalten haben.
  • Seite 32 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-8 WAN - PPPoE User Name/Password - Geben Sie Benutzernamen und Passwort ein, so wie Sie sie von Ihrem ISP erhalten haben. Hier wird zwischen Groß- und Kleinschreibung unterschieden. Confirm Password - Geben Sie Ihr Passwort hier erneut ein, um sicherzugehen, dass Sie es korrekt eingegeben haben.
  • Seite 33 Error! AutoText entry not defined. Error! AutoText entry not defined. Time-based Connecting - Die Verbindung wird nur im angegebenen Zeitraum hergestellt. Startzeit und Endzeit sind im Format hh:mm anzugeben. Bemerkung: Time-based Connecting funktioniert nur, wenn Sie unter System-Tools -> Time Angaben gemacht haben.
  • Seite 34 Error! AutoText entry not defined. Error! AutoText entry not defined. Detect Online Interval - Dies ist der Zeitabstand in Sekunden, in dem der Router überprüft, ob der Access Concentrator online ist. Zulässige Werte sind von 0 bis 120. Der Standardwert ist 0 (=deaktiviert).
  • Seite 35 Error! AutoText entry not defined. Error! AutoText entry not defined. QLD - qld.bigpond.net.au MTU Size - Die MTU size (Maximum Transmission Unit) liegt bei den meisten Ethernet-Netzen bei 1500 Byte. Es wird nicht empfohlen, diesen Wert zu ändern, wenn Ihr ISP dies nicht erfordert.
  • Seite 36 Error! AutoText entry not defined. Error! AutoText entry not defined. die Internetverbindung getrennt werden soll. Vorsicht: Die Verbindung wird unter Umständen nicht getrennt, nämlich dann, wenn einige Applikationen im Hintergrund Datenverkehr erzeugen. Bild 4-11 WAN - L2TP/Russia L2TP Klicken Sie Save, um Ihre Einstellungen zu speichern. Möchten Sie eine PPTP-Verbindung nutzen, wählen Sie die Option PPTP aus.
  • Seite 37 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-12 PPTP-Einstellungen User Name/Password - Geben Sie den Benutzernamen und das Passwort ein, so wie Sie sie von Ihrem ISP erhalten haben. Hier wird auf Groß-/Kleinschreibung geachtet. Dynamic IP/ Static IP - Wählen Sie dies anhand der Vorgabe Ihres ISP aus und geben Sie die IP-Adresse oder den Domänennamen Ihres ISPs aus.
  • Seite 38 Error! AutoText entry not defined. Error! AutoText entry not defined. wiederherzustellen, sobald Sie erneut versuchen, auf das Internet zuzugreifen. Soll Ihre Internetverbindung dauerhaft aktiv bleiben, geben Sie in das Feld Max Idle Time 0 ein. Ansonsten geben Sie die Zeitspanne ein, nach deren Ablauf die Internetverbindung getrennt werden soll.

  • Seite 39: Mac Clone

    Error! AutoText entry not defined. Error! AutoText entry not defined. IP Address - Hier können Sie die Router-IP-Adresse festlegen (Standard: 192.168.0.1). Subnet Mask - Ein Adresscode, der die Größe Ihres Netzes angibt. Normalerweise ist die Subnetzmaske 255.255.255.0. Bemerkungen: Ändern Sie die LAN-IP-Adresse, muss ab dann die neue IP-Adresse verwendet werden, um den Router zu administrieren.

  • Seite 40: Wireless

    Error! AutoText entry not defined. Error! AutoText entry not defined. Wireless Bild 4-15 Wireless-Menü Im WLAN-Menü gibt es fünf Untermenüs (Bild 4-15): Wireless Settings, Wireless Security, Wireless MAC Filtering, Wireless Advanced und Wireless Statistics. 4.6.1 Wireless Settings Im Menü Wireless → Wireless Settings können Sie die Grundeinstellungen Ihres WLANs tätigen.
  • Seite 41 Error! AutoText entry not defined. Error! AutoText entry not defined. Groß- und Kleinschreibung unterschieden, z.B. bezeichnen TP-LINK und tp-link unterschiedliche Netze. Region - Wählen Sie hier den Standort des Routers aus. Eine falsche Auswahl könnte gegen geltende Gesetze verstoßen. Ist Ihre Region nicht aufgeführt, wenden Sie sich bitte an die zuständigen Behörden.
  • Seite 42 Error! AutoText entry not defined. Error! AutoText entry not defined. Channel - Dieses Feld legt die Betriebsfrequenz des Routers fest. In der Standardeinstellung (Auto) wählt der Router automatisch einen Kanal aus. Es ist nicht erforderlich, diese zu ändern, es sei denn, Sie stellen Interferenzen von einem nahen Accesspoint fest.

  • Seite 43: Einstellungen Für 5Ghz-Wlan

    (SSID). Dieser muss von allen anderen Geräten in Ihrem WLAN verwendet werden. Standardwert ist TP-LINK_xxxxxx, doch sollte dieser geändert werden. Hier wird zwischen Groß- und Kleinschreibung unterschieden, z.B. bezeichnen TP-LINK und tp-link unterschiedliche Netze. Region - Wählen Sie hier den Standort des Routers aus. Eine falsche Auswahl könnte gegen geltende Gesetze verstoßen.
  • Seite 44 Error! AutoText entry not defined. Error! AutoText entry not defined. Wird diese Einstellung geändert, erscheint nach Klick auf Save obige Meldung, die Sie mit OK bestätigen. Bemerkung: Aufgrund gesetzlicher Restriktionen verfügt die Nordamerika-Version des Produktes nicht über diese Option. Band - Das zu benutzende Frequenzband. Es stehen die Optionen 2.4GHz und 5GHz zur Auswahl.

  • Seite 45: Wireless Security

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-19 WDS-Brücke SSID(to be bridged) - Die SSID des APs, zu dem der Router sich als Client verbinden soll. Sie können die SSID mit Hilfe der Survey-Funktion eintragen. BSSID(to be bridged) - Die BSSID des APs, zu dem der Router sich als Client verbinden soll.
  • Seite 46 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-20 WLAN-Sicherheit Disable Security - Möchten Sie keine Verschlüsselung einsetzen, wählen Sie diese Option. Es wird aber wärmstens empfohlen, dass Sie Ihr WLAN verschlüsseln. WEP - WEP, basierend auf 802.11-Authentifizierung verwenden. Wählen Sie diese Option aus, wird in Rot die in Bild 4-21 sichtbare Meldung eingeblendet.
  • Seite 47 Error! AutoText entry not defined. Error! AutoText entry not defined. angegebenen Länge eingeben. Bei ASCII-Format können Sie alle Zeichen nehmen. WEP Key - Wählen Sie aus, welcher der vier Schlüssel verwendet werden soll, und geben • Sie den passenden WEP-Schlüssel ein. Stellen Sie sicher, dass Sie diese auf allen Geräten in Ihrem WLAN korrekt eingeben.

  • Seite 48: Psk Passphrase - Dieses Passwort Kann 8 Bis 63 Ascii- Oder 8 Bis

    Error! AutoText entry not defined. Error! AutoText entry not defined. Gruppenschlüsselaktualisierungsintervalls in Sekunden an. Dieser Wert sollte 0 (=deaktiviert) oder mindestens 30 betragen. WPA-PSK/WPA2-PSK Personal - WPA/WPA2-Authentifizierung, basierend auf einem Passwort. Version - WPA-PSK-Version. Die Standardeinstellung ist Automatic, womit entsprechend •...
  • Seite 49 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-24 MAC-Adressfilterung Um WLAN-Geräte nach MAC-Adresse zu filtern, klicken Sie Enable. Standard ist Disabled. MAC Address - Die MAC-Adresse des WLAN-Gerätes, das Sie filtern möchten. Status - Der Status dieses Eintrags (Enabled oder Disabled). Description - Eine einfache Beschreibung der WLAN-Station.

  • Seite 50: Wireless Advanced

    Error! AutoText entry not defined. Error! AutoText entry not defined. Um einen Eintrag zu bearbeiten oder zu löschen, tun Sie bitte Folgendes: Klicken Sie für den entsprechenden Eintrag Modify, wenn Sie ihn bearbeiten wollen und Delete, um ihn zu löschen. Bearbeiten Sie die Informationen, falls erforderlich.
  • Seite 51 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-26 Drahtlos erweitert Transmit Power - Hiermit können Sie die Sendeleistung und damit die Reichweite des WLANs ändern (z.B. für Betrieb in kleinen Wohnungen). Es kann zwischen High (Standard und empfohlen), Middle und Low gewählt werden.

  • Seite 52: Wireless Statistics

    Error! AutoText entry not defined. Error! AutoText entry not defined. Enabled AP Isolation - Diese Funktion kann WLAN-Stationen innerhalb Ihres Netzes untereinander unsichtbar machen. Damit können Sie nur mit dem Router, aber nicht miteinander kommunizieren. AP-Isolation ist standardmäßig deaktiviert. Bemerkung: Sind Sie mit den Einstellungen dieser Seite nicht vertraut, sollten Sie deren Werte auf den Standardwerten eingestellt lassen.

  • Seite 53: Dhcp

    Error! AutoText entry not defined. Error! AutoText entry not defined. DHCP Bild 4-28 Das Menü DHCP Im Menü DHCP gibt es drei Untermenüs (Bild 4-28), DHCP Settings, DHCP Clients List und Address Reservation. 4.7.1 DHCP Settings Im Menü DHCP-Einstellungen können Sie den DHCP-Server konfigurieren (Bild 4-29). Der DHCP(Dynamic Host Configuration Protocol)-Server des Routers ist standardmäßig aktiv und stellt DHCP-Clients im LAN ihre TCP/IP-Konfiguration bereit.

  • Seite 54: Dhcp Clients List

    Error! AutoText entry not defined. Error! AutoText entry not defined. Default Domain - (optional) Hier sollte der Domänenname Ihres Netzes eingegeben werden. Primary DNS - (optional) Geben Sie eine von Ihrem ISP erhaltene DNS-Server-IP-Adresse ein. Sollten Sie keine erhalten haben, fragen Sie bitte nach. Secondary DNS - (optional) Geben Sie hier die zweite von Ihrem ISP erhaltene DNS-Server-IP-Adresse ein, falls vorhanden.
  • Seite 55 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-31 Adressreservierung MAC Address - MAC-Adresse des PCs, für den Sie eine IP-Adresse reservieren möchten. Reserved IP Address - IP-Adresse, die für diesen Host reserviert wurde. Status - Status dieses Eintrags: Enabled oder Disabled. Um IP-Adressen zu reservieren, tun Sie bitte dies: Klicken Sie Add New….

  • Seite 56: Usb Settings

    Error! AutoText entry not defined. Error! AutoText entry not defined. USB Settings Bild 4-33 Das Menü USB Settings Im Menü USB-Port existieren fünf Untermenüs (Bild 4-33), Storage Sharing, FTP Server, Media Server, Print Server und User Accounts. 4.8.1 Storage Sharing Im Menü...
  • Seite 57 Error! AutoText entry not defined. Error! AutoText entry not defined. an, wenn der Datenträger abgezogen werden kann (Bild 4-35). Bild 4-35 Nachricht, dass das Medium entfernt werden kann Klicken Sie Rescan, um nach neuen Medien zu suchen. Folgen Sie diesen Anweisungen, wenn Sie Ihren Router als Fileserver einrichten wollen: Schließen Sie einen USB-Datenträger an die USB-Schnittstelle des Routers an.
  • Seite 58 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-36 FTP-Server-Konfiguration Service Status - Zeigt an, ob der FTP-Server aktuell läuft. Mit Start bzw. Stop kann der Dienststatus geändert werden. Internet Access - Erlaubt den Zugriff auf den FTP-Server auch aus dem Internet. Kann mit Enable und Disable beeinflusst werden.

  • Seite 59: Media Server

    Error! AutoText entry not defined. Error! AutoText entry not defined. So können Sie einen neuen Ordner über FTP freigeben: Klicken Sie in Bild 4-36 Add New Folder. Bild 4-37 Add or Modify Share Folder Haken Sie Share entire partition an, um die ganze Partition auszuwählen oder wählen Sie einen einzelnen Ordner aus.
  • Seite 60 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-38 Einstellungen des Medienservers Server Name - Der Name dieses Medienservers. Kann nicht geändert werden. Server Status - Aktueller Status des Medienservers: Started oder Stopped. Mit Start bzw. Stop können Sie den Serverstatus wechseln. Name - Angezeigter Name des Ordners.
  • Seite 61 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-40 Gestarteter Medienserver 3. Klicken Sie Add share folder, um einen weiteren Ordner freizugeben (Bild 4-41). Bild 4-41 Hinzufügen einer Freigabe Display Name - Ein frei zu vergebender Name für den freigegebenen Ordner. Share entire partition - Freigeben der ganzen Partition.

  • Seite 62: Print Server

    Error! AutoText entry not defined. Error! AutoText entry not defined. Vergeben Sie im Feld Display Name einen Namen für den Ordner. Klicken Sie Save. Sie sehen Bild 4-42. Bild 4-42 Medienserver-Konfiguration 4. Klicken Sie Scan All, um den gesamten Datenträger zu durchsuchen. Mittels Auto-scan every können Sie ein Durchsuchungsintervall angeben.

  • Seite 63: User Accounts

    Error! AutoText entry not defined. Error! AutoText entry not defined. 4.8.5 User Accounts Hier können Sie Benutzernamen und Passwörter für die Datenträgerfreigabe und für den FTP-Server konfigurieren. Es stehen zwei Benutzerkonten zur Verfügung, mit denen auf die Freigabe zugegriffen werden kann: Administrator und Gast.

  • Seite 64: Forwarding

    Error! AutoText entry not defined. Error! AutoText entry not defined. User Name - Geben Sie hier einen Benutzernamen ein, über den auf das Medium zugegriffen werden soll. Er darf nur aus alphanumerischen Zeichen bestehen und darf nicht länger als 15 Zeichen sein. Password - Geben Sie hier ein Passwort ein, über das auf das Medium zugegriffen werden soll.
  • Seite 65 Error! AutoText entry not defined. Error! AutoText entry not defined. weitergegeben. Dieser benötigt dafür eine statische oder eine reservierte IP-Adresse, um erreichbar zu bleiben. Bild 4-47 Virtuelle Server Service Port - Nummern externer Ports. Hier können einzelne Ports oder Portbereiche (Format „XXX - YYY“, wobei „XXX“...

  • Seite 66: Port Triggering

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-48 Virtuellen Server anlegen oder bearbeiten Bemerkung: Möchten Sie auf einem Computer mehrere Dienste anbieten, legen Sie für diesen einfach mehrere Virtuelle Server an. Um einen bestehenden Eintrag zu bearbeiten oder zu löschen: Klicken Sie Modify für den zu bearbeitenden Eintrag.
  • Seite 67 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-49 Porttriggering Porttriggering funktioniert so: 1. Ein lokaler PC öffnet eine ausgehende Verbindung auf dem Port, der im Feld Trigger Port angegeben ist. 2. Der Router merkt sich diese Verbindung, öffnet die damit assoziierten Incoming Ports und leitet auf diesen ankommende Verbindungen an den lokalen PC weiter.
  • Seite 68 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-50 Einen Triggereintrag hinzufügen oder bearbeiten Trigger Port - Der Port, auf dem eine ausgehende Verbindung diese Regel auslöst. Trigger Protocol - Das Protokoll, das zur Auslösung verwendet wird: Entweder TCP, UDP oder All (alle Protokolle, die der Router unterstützt).
  • Seite 69 Error! AutoText entry not defined. Error! AutoText entry not defined. außen geöffneten Ports. Jede Regel kann nur von einem einzigen Host im lokalen Netz zugleich genutzt werden. Ein Versuch bei bestehender Triggerverbindung wird erfolglos bleiben. Bereiche eingehender Ports (Incoming Ports) dürfen einander nicht überlappen. 4.9.3 Die Funktionalität Forwarding →...

  • Seite 70: Security

    Error! AutoText entry not defined. Error! AutoText entry not defined. Current UPnP Status - UPnP kann aktiviert oder deaktiviert werden. Da UPnP ein Sicherheitsrisiko darstellen kann, sollte es bei Nichtbenutzung deaktiviert werden. Current UPnP Settings List - Diese Tabelle zeigt Informationen über die aktuell verbundenen UPnP-Geräte.
  • Seite 71 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-54 Basissicherheit Firewall - Eine Firewall schützt Ihr Netz vor Angriffen von außen. Hiermit können Sie die einzelnen Firewallfunktionen ein- und ausschalten. SPI Firewall - SPI (Stateful Packet Inspection, auch bekannt als dynamische •...

  • Seite 72: Advanced Security

    Error! AutoText entry not defined. Error! AutoText entry not defined. FTP ALG - Um FTP-Clients und -Server Daten durch den NAT-Router übertragen zu • lassen, lassen Sie die Standardeinstellung Enabled. TFTP ALG - Um TFTP-Clients und -Server Daten durch den NAT-Router übertragen zu •...

  • Seite 73: Lokale Verwaltung

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bemerkung: Der DoS-Schutz wird nur wirksam, wenn die Traffic Statistics unter System Tools → Traffic Statistics aktiv sind. Enable ICMP-FLOOD Attack Filtering - ICMP-FLOOD-Schutz aktivieren oder deaktivieren. ICMP-FLOOD Packets Threshold (5~3600) - Überschreitet die aktuelle Zahl der ICMP-FLOOD-Pakete diesen Wert, blockiert der Router alle weiteren sofort.

  • Seite 74: Remote Management

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-56 Lokale Verwaltung Standardmäßig gilt die Option All the PCs on the LAN are allowed to access the Router's Web-Based Utility. Möchten Sie diesen Zugriff nur ein paar PCs gewähren, können Sie die zugehörigen MAC-Adressen auf dieser Seite eintragen (Format: „XX-XX-XX-XX-XX-XX“, wobei jedes „X“...

  • Seite 75: Parental Control

    Error! AutoText entry not defined. Error! AutoText entry not defined. Die Nummer des Ports, über den aus dem Internet auf den Router Web Management Port - zugegriffen werden kann. Standardwert ist 80. Um die Sicherheit zu erhöhen, wird empfohlen, diese Nummer zu ändern. Nehmen Sie vorzugsweise einen Wert von 1024 bis 65534, jedoch keinen Port, der zu gebräuchlich ist.
  • Seite 76 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-59 Zugriffskontrolleintrag anlegen oder verändern Parental Control - Aktivieren (Enable) oder Deaktivieren (Disable) der Funktion. MAC Address of Parental PC - Geben Sie hier die MAC-Adresse des kontrollierenden PCs ein oder benutzen Sie die Funktion Copy To Above, um Ihre Adresse einzusetzen. MAC Address of Your PC - Dieses Feld zeigt die MAC-Adresse des gerade verbundenen PCs an.
  • Seite 77 Error! AutoText entry not defined. Error! AutoText entry not defined. Wählen Sie den gewünschten Wirksamkeitszeitraum aus der Drop-Down-Liste aus (z.B. Samstagabend). Ist kein passender dabei, können Sie durch Klick auf Schedule (unten in rot) auf die Planungsseite gelangen und dort einen anlegen. Im Feld Status können Sie den Eintrag aktivieren oder deaktivieren.

  • Seite 78: Access Control

    Error! AutoText entry not defined. Error! AutoText entry not defined. 4.12 Access Control Bild 4-61 Access Control Im Menü Access Control gibt es vier Untermenüs (Bild 4-59): Rule, Host, Target und Schedule. 4.12.1 Rule Im Menü Access Control → Rule können Sie Zugangskontrollregeln setzen, wie in Bild 4-62 zu sehen ist.
  • Seite 79 Error! AutoText entry not defined. Error! AutoText entry not defined. Status - Status dieser Regel: Enabled oder Disabled. Modify - Hier kann die Regel bearbeitet oder gelöscht werden. Setup Wizard - Hiermit können Sie ganz einfach Regeln erstellen. Add New... - Klicken Sie Add New..., um eine neue Regel hinzuzufügen. Klicken Sie Enable all, um alle Regeln zu aktivieren.
  • Seite 80 Error! AutoText entry not defined. Error! AutoText entry not defined. MAC Address - Geben Sie hier die MAC-Adresse des zu spezifizierenden Hosts an. Format: XX-XX-XX-XX-XX-XX. Beispiel: 00-11-22-33-44-AA. Klicken Sie Next. Es erscheint Bild 4-64. Bild 4-64 Regelassistent – Anlegen eines Eintrags für ein Zugriffsziel Target Description - Geben Sie hier eine eindeutige Bezeichnung für das Ziel ein, z.B.
  • Seite 81 Error! AutoText entry not defined. Error! AutoText entry not defined. Klicken Sie Next, wenn Sie Ihre Einstellungen vorgenommen haben. Es erscheint Bild 4-65. Bild 4-65 Regelassistent – Anlegen eines erweiterten Planungseintrags Schedule Description - Hier können Sie eine Beschreibung für die anzulegende Planung vergeben.
  • Seite 82 Error! AutoText entry not defined. Error! AutoText entry not defined. Host - Hier wählen Sie einen zuvor definierten Host aus, auf den die Regel zutreffen soll. Sie sehen in der Liste die zuvor gesetzte Host Description. Target - Hier wählen Sie ein zuvor definiertes Ziel aus, auf das die Regel zutreffen soll. Sie sehen in der Liste die zuvor gesetzte Target Description.
  • Seite 83 Error! AutoText entry not defined. Error! AutoText entry not defined. Gehen Sie in das Untermenü Rule of Access Control und aktivieren Sie die Internetzugriffskontrolle (Enable Internet Access Control). Wählen Sie Allow the packets specified by any enabled access control policy to pass through the Router. Es ist empfohlen, den Setup Wizard zu verwenden, um die folgenden Einstellungen zu tätigen.
  • Seite 84 Error! AutoText entry not defined. Error! AutoText entry not defined. Information - Informationen über diesen Host: IP- oder MAC-Adresse. Modify - Bearbeiten oder Löschen eines bestehenden Eintrags. Um einen neuen Eintrag anzulegen, tun Sie bitte Folgendes: Klicken Sie Add New…. Als Mode wählen Sie IP Address oder MAC Address.
  • Seite 85 Error! AutoText entry not defined. Error! AutoText entry not defined. 2. Als Mode geben Sie MAC Address an. 3. Als Host Description vergeben Sie eine eindeutige Hostbeschreibung (z.B. Jans PC). 4. In das Feld MAC Address geben Sie 00-11-22-33-44-AA ein. 5.
  • Seite 86 Error! AutoText entry not defined. Error! AutoText entry not defined. 1) Im Feld Target Description erstellen Sie eine eindeutige Beschreibung des Ziels. 2) Als IP Address geben Sie die Ziel-IP-Adresse an. 3) Wählen Sie einen Dienst aus der Liste Common Service Port aus, damit der Target Port automatisch eingetragen wird.
  • Seite 87 Error! AutoText entry not defined. Error! AutoText entry not defined. 4.12.4 Schedule Gehen Sie in das Menü „Access Control → Schedule”. Hier können Sie eine Planungsliste anlegen (Bild 4-74). Diese Liste wird von den Zugriffskontrollregeln benötigt. Bild 4-74 Planungseinstellungen Schedule Description - Die Beschreibung der Planung. Muss eindeutig sein. Day - Der Tag/die Tage, für den/die diese Planung zutrifft.

  • Seite 88: Advanced Routing

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-75 Erweiterte Planungseinstellungen Beispiel: Sie möchten die Internetaktivitäten des Hosts mit der MAC-Adresse 00-11-22-33-44-AA auf www.google.com einschränken und dies auch nur samstags und sonntags von 18 bis 20 Uhr erlauben.
  • Seite 89 Error! AutoText entry not defined. Error! AutoText entry not defined. 4.13.1 Static Routing List Im Menü Advanced Routing → Static Routing List können Sie statische Routen definieren (siehe Bild 4-77). Eine Statische Route ist ein vorbestimmter Pfad, den ein Paket gehen muss, um einen bestimmten Host oder ein bestimmtes Netz zu erreichen.

  • Seite 90: Bandwidth Control

    Error! AutoText entry not defined. Error! AutoText entry not defined. Weitere Optionen: Klicken Sie Delete, um diesen Eintrag zu löschen. Klicken Sie Enable All, um alle Einträge zu aktivieren. Klicken Sie Disable All, um alle Einträge zu deaktivieren. Klicken Sie Delete All, um alle Einträge zu löschen. Klicken Sie Next, um auf die nächste Seite zu blättern oder Previous, um auf die vorige Seite zurückzukehren.

  • Seite 91: Control Settings

    Error! AutoText entry not defined. Error! AutoText entry not defined. Menü erlaubt Konfiguration Upload- Bandwidth Control Download-Datenrate (Bild 4-80). 4.14.1 Control Settings Das Menü Bandwidth Control → Control Settings ermöglicht die Konfiguration der Upload- und der Download-Datenrate. Zugelassen sind Werte von bis zu 100000kbps. Zur optimalen Kontrolle der Bandbreite wählen Sie bitte den richtigen Leitungstyp aus und fragen Sie bei Ihrem ISP bezüglich der jeweiligen Maximalbandbreite nach.

  • Seite 92: Ip & Mac Binding Setting

    Error! AutoText entry not defined. Error! AutoText entry not defined. Standard ist 0. Enable - Zeigt an, ob die Regel aktiv ist. Modify - Klicken Sie Modify zum Bearbeiten der Regel oder Delete, um sie zu löschen. Um eine Bandbreitenkontrollregel anzulegen, tun Sie dies: Klicken Sie Add New…...
  • Seite 93 Error! AutoText entry not defined. Error! AutoText entry not defined. MAC Address - Die MAC-Adresse des kontrollierten LAN-Computers. IP Address - Die IP-Adresse des kontrollierten LAN-Computers. Bind - Wählen Sie dies an, um die ARP-Bindung für dieses Gerät zu aktivieren. Modify - Bearbeiten oder Löschen eines Eintrags.

  • Seite 94: Dynamic Dns

    Error! AutoText entry not defined. Error! AutoText entry not defined. Klicken Sie Enable All, um alle Einträge zu aktivieren. Klicken Sie Delete All, um alle Einträge zu löschen. 4.15.2 ARP List Zur Computerverwaltung können Sie die Zusammenhänge zwischen MAC- und IP-Adresse auf der ARP-Liste überwachen und die Einträge in der ARP-Liste bearbeiten.
  • Seite 95 Error! AutoText entry not defined. Error! AutoText entry not defined. können Sie Ihrer dynamisch zugeteilten Internet-IP-Adresse einen festen Host-/Domänennamen zuordnen. Dies ist sehr nützlich, wenn Sie Ihre Website selbst hosten oder Serverdienste wie z.B. FTP hinter dem Router laufen lassen wollen. Bevor Sie diese Funktionalität nutzen können, müssen Sie sich bei einem DDNS-Dienst wie z.B.
  • Seite 96 Error! AutoText entry not defined. Error! AutoText entry not defined. Bemerkung: Möchten Sie vom Router irgendwann einen anderen dynamischen Host aktualisieren lassen, müssen Sie sich zunächst Logout, bevor Sie Ihren neuen Benutzernamen und Ihr neues Passwort eingeben und sich danach Login. 4.16.2 dyndns.org Haben Sie als DDNS-Anbieter dyndns.org ausgewählt, erscheint folgende Seite (Bild 4-90).
  • Seite 97 Error! AutoText entry not defined. Error! AutoText entry not defined. 4.16.3 no-ip.com Haben Sie als DDNS-Anbieter no-ip.com ausgewählt, erscheint folgende Seite (Bild 4-91). Bild 4-91 DDNS mit no-ip.com Um DDNS einzurichten, tun Sie Folgendes: Geben Sie unter User Name den Benutzernamen Ihres DDNS-Accounts ein. Geben Sie unter Password das Passwort Ihres DDNS-Accounts ein.

  • Seite 98: System Tools

    Error! AutoText entry not defined. Error! AutoText entry not defined. 4.17 System Tools Bild 4-92 Das Menü „System Tools“ Im Menü System Tools gibt es folgende Untermenüs: Time Settings, Diagnostic, Firmware Upgrade, Factory Defaults, Backup & Restore, Reboot, Password, System Log und Statistics.
  • Seite 99 Error! AutoText entry not defined. Error! AutoText entry not defined. Time - Geben Sie die aktuelle Uhrzeit im Format hh/mm/ss ein. NTP Server I, NTP Server II - Geben Sie hier die Adresse(n) eines NTP-Servers oder zweier NTP-Server ein, wird der Router von diesem die Uhrzeit abfragen, sobald er eine Internetverbindung hergestellt hat.
  • Seite 100 Namensauflösung (DNS) nicht funktioniert. IP Address/Domain Name - Geben Sie das Ziel als IP-Adresse (z.B. 202.108.22.5) oder als Domänenname (z.B. www.tp-link.com) an. Pings Count - Die Anzahl der zu sendenden Ping-Pakete. Standard: 4.

  • Seite 101: Firmware Upgrade

    Error! AutoText entry not defined. Error! AutoText entry not defined. Ping Packet Size - Die Größe eines Pingpakets. Standard: 64. Ping Timeout - Setzen Sie hier die Wartezeit für ein Pingpaket. Kommt innerhalb dieser Zeit keine Antwort, gilt der Ping als fehlgeschlagen. Standard: 800. Traceroute Max TTL - Die maximale Knotenanzahl (Hops) für eine Traceroute-Verbindung.

  • Seite 102: Factory Defaults

    Hardwareversion der Update-Datei übereinstimmen. Um die Firmware zu aktualisieren, gehen Sie so vor: Laden Sie sich eine Firmwaredatei für Ihr Modell von der TP-LINK-Webseite www.tp-link.com herunter und entpacken Sie sie. Verbinden Sie sich mit dem Router über eine Kabelverbindung, nicht über WLAN. Klicken Sie im Webinterface Durchsuchen, um die heruntergeladene Datei auszuwählen.

  • Seite 103: Backup & Restore

    Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-98 Standardeinstellungen wiederherstellen Klicken Sie Restore, um alle Einstellungen zurückzusetzen. Danach gelten: Benutzername (User Name): admin • Passwort (Password): admin • Subnetzmaske (Subnet Mask): 255.255.255.0 • Bemerkung: Prinzipbedingt gehen bei diesem Vorgang alle im Router gespeicherten Einstellungen verloren. 4.17.5 Backup &...
  • Seite 104 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-100 Reboot Einige Einstellungen des Routers können nur durch einen Neustart übernommen werden: Ändern der LAN-IP-Adresse (der Router startet automatisch neu). • DHCP-Konfigurationsänderungen. • Änderungen an der Drahtloskonfiguration. • Ändern des Ports für die Fernwartung.

  • Seite 105: System Log

    Error! AutoText entry not defined. Error! AutoText entry not defined. Klicken Sie Save, wenn Sie die Daten eingegeben haben. Klicken Sie Clear All, um die Feldinhalte zu löschen. 4.17.8 System Log Über die Seite System Tools → System Log können Sie die Routerprotokolle abfragen. Bild 4-102 System Log Auto Mail Feature - Zeigt an, automatisch Mails verschickt werden.
  • Seite 106 Error! AutoText entry not defined. Error! AutoText entry not defined. From - Ihre E-Mail-Adresse. Der Router benutzt diese, um Mails zu schicken. • To - Empfängeradresse. Hier werden die Protokolle hin geschickt. • SMTP Server - Ihr SMTP-Server. Er muss zu der bei From angegebenen Adresse •...
  • Seite 107 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild 4-104 Statistics Current Statistics Status - Kann hier aktiviert oder deaktiviert werden. Ist die Funktion Disabled, funktioniert auch der DoS-Schutz Ihres Routers nicht. Packets Statistics Interval (5-60) - Die Dauer eines Zeitabschnittes, den eine Paketstatistik geführt wird, in Sekunden.
  • Seite 108 Error! AutoText entry not defined. Error! AutoText entry not defined. Statistiktabelle: Die IP-/MAC-Adresse, zu der diese Statistiken gehören. IP/MAC Address Packets Gesamtanzahl der vom Router übertragenen Pakete. Total Vom Router übertragene Gesamtdatenmenge Bytes Packets Anzahl übertragener Pakete während des letzten Packet Statistic Interval.

  • Seite 109: Anhang A: Faq

    Error! AutoText entry not defined. Error! AutoText entry not defined. Anhang A: FAQ Wie kann ich den Router für den Internetzugang über ADSL konfigurieren? Konfigurieren Sie Ihr ADSL-Modem entsprechend des Bridge-Modells RFC1483. Verbinden Sie Ihr ADSL-Modem mittels eines Ethernet-Kabels mit dem WAN-Port des Routers.
  • Seite 110 Error! AutoText entry not defined. Error! AutoText entry not defined. (Ethernet-Zugang). Wie konfiguriere ich den Router für Internetzugang über Ethernet? Loggen Sie sich in den Router ein und navigieren Sie zum Menü (siehe linke Seite der angezeigten Webseite). Klicken Sie hier auf „WAN". Auf der WAN-Seite wählen Sie Dynamic IP als WAN Connection Type und klicken Sie Save.
  • Seite 111 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild A-4 Virtual Servers Bild A-5 Virtuellen Server hinzufügen oder bearbeiten Bemerkung: Ihr NetMeeting-Partner muss Ihre auf der Statusseite zu findende WAN-IP-Adresse anrufen. Wie man einen DMZ-Host aktiviert: Loggen Sie sich in den Router ein und klicken Sie klicken Sie links in dem Navigationsframe Forwarding und dann DMZ an.
  • Seite 112 Error! AutoText entry not defined. Error! AutoText entry not defined. Bild A-7 Basic Security Ich möchte in meinem LAN einen von außen erreichbaren Webserver betreiben. Da der Port des Webservers (80) zunächst für die Fernwartung des Routers belegt ist, muss dieser umgelegt werden. Hierfür loggen Sie sich in den Router ein, klicken in der Navigationsleiste auf Security und dann auf Remote Management.
  • Seite 113 Error! AutoText entry not defined. Error! AutoText entry not defined. Sie dann auf der Seite Add or Modify a Virtual Server 80 in das Feld Service Port und Ihre IP-Adresse in das Feld IP Address ein. Beispiel: 192.168.0.188. Stellen Sie den Eintrag auf Enabled und klicken Sie Save.

  • Seite 114: Anhang B: Pcs Konfigurieren

    Error! AutoText entry not defined. Error! AutoText entry not defined. Anhang B: PCs konfigurieren Dieser Abschnitt erklärt Ihnen, wie unter Windows XP TCP/IP korrekt konfiguriert wird. Stellen Sie zunächst sicher, dass Ihr Ethernet-Adapter funktioniert. Schauen Sie ggf. in dessen Handbuch. TCP/IP einrichten Klicken Sie Start ->...
  • Seite 115 Error! AutoText entry not defined. Error! AutoText entry not defined. Wählen Sie IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen: Bild B-3 - 108 -...

  • Seite 116: Anhang C: Spezifikationen

    Error! AutoText entry not defined. Error! AutoText entry not defined. Anhang C: Spezifikationen Allgemein IEEE 802.11n, IEEE 802.11g, IEEE 802.11b, IEEE 802.11a, IEEE Standards 802.11e, IEEE 802.11i, IEEE 802.1X, IEEE 802.3X, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab Protokolle TCP/IP, PPPoE, DHCP, ICMP, NAT, SNTP 10/100/1000M-Autoabstimmungs-WAN-RJ45-Port vier 10/100/1000M-Autoabstimmungs-LAN-RJ45-Ports,...

  • Seite 117: Anhang D: Glossar

    Error! AutoText entry not defined. Error! AutoText entry not defined. Anhang D: Glossar 802.11n - Der Standard 802.11n erweitert frühere 802.11-Standards durch MIMO (multiple input, multiple output). MIMO benutzt mehrere Sender und Empfänger, um den Durchsatz zu erhöhen und die Reichweite zu erhöhen. Das Enhanced Wireless Consortium (EWC) [3] wurde ins Leben gerufen, um die Entwicklung des IEEE-802.11n-Standards zu beschleunigen und eine technische Spezifikation für die Interoperabilität der WLAN-Geräte der nächsten Generation zu erstellen.
  • Seite 118 Error! AutoText entry not defined. Error! AutoText entry not defined. Wählverbindung. SSID (Service Set Identification): Eine SSID identifiziert ein WLAN. Sie ist maximal 32 alphanumerische Zeichen lang. Um im selben WLAN arbeiten zu können, müssen alle Geräte mit derselben SSID konfiguriert sein. Sie entspricht der ESSID eines Accesspoints und dem WLAN-Namen.
