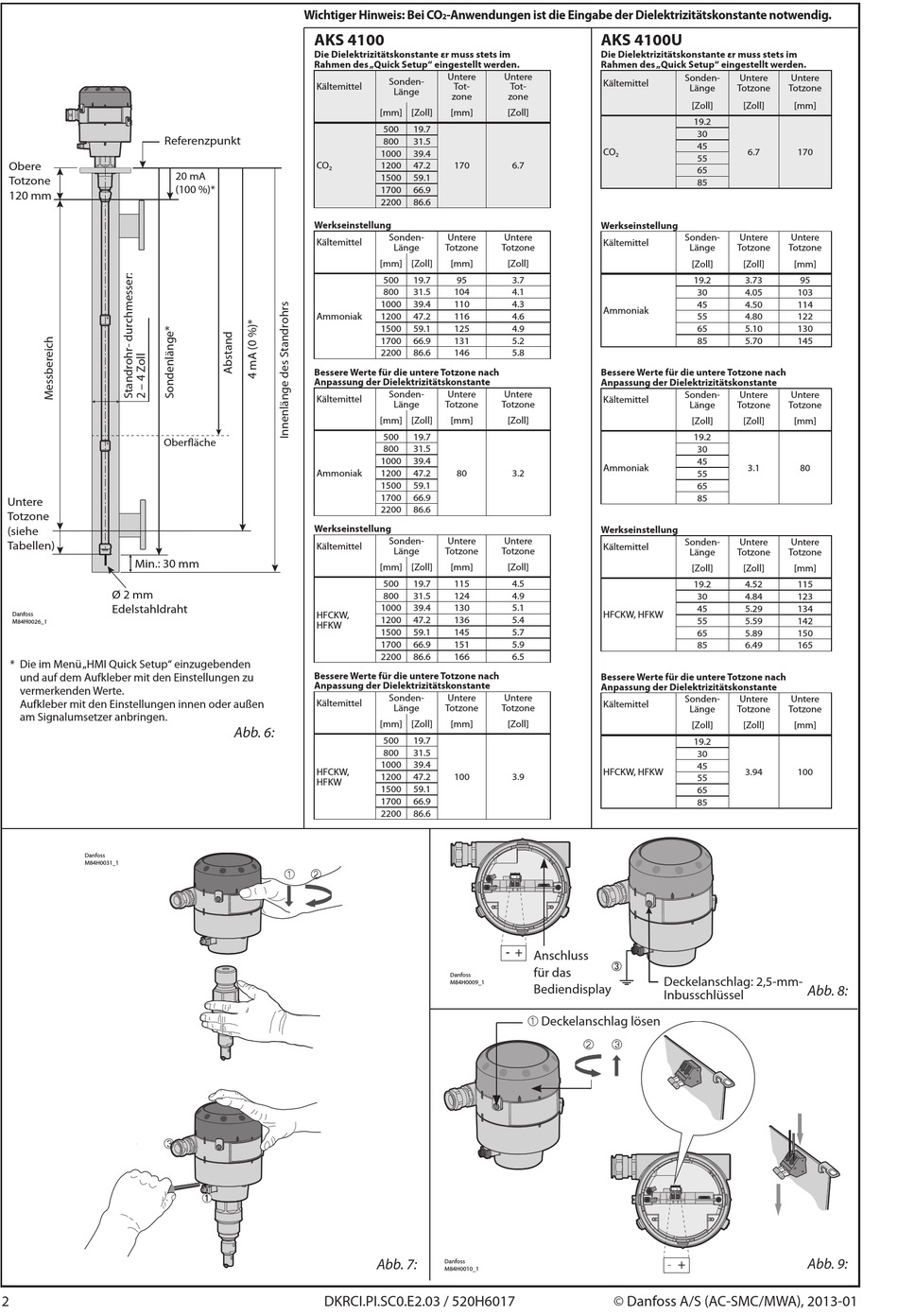

Danfoss AKS 4100 Anleitung Seite 2

Referenzpunkt
Obere
Totzone
120 mm
Oberfläche
Untere
Totzone
(siehe
Tabellen)
Min.: 30 mm
Ø 2 mm
Edelstahldraht
Danfoss
M84H0026_1
* Die im Menü „HMI Quick Setup" einzugebenden
und auf dem Aufkleber mit den Einstellungen zu
vermerkenden Werte.
Aufkleber mit den Einstellungen innen oder außen
am Signalumsetzer anbringen.
Danfoss
M84H0031_1

2
Wichtiger Hinweis: Bei CO
AKS 4100
Die Dielektrizitätskonstante εr muss stets im
Rahmen des „Quick Setup" eingestellt werden.
Kältemittel
CO
2
20 mA
(100 %)*
Werkseinstellung
Kältemittel
Ammoniak
Bessere Werte für die untere Totzone nach
Anpassung der Dielektrizitätskonstante
Kältemittel
Ammoniak
Werkseinstellung
Kältemittel
HFCKW,
HFKW
Bessere Werte für die untere Totzone nach
Anpassung der Dielektrizitätskonstante
Kältemittel
Abb. 6:
HFCKW,
HFKW
 
DKRCI.PI.SC0.E2.03 / 520H6017
-Anwendungen ist die Eingabe der Dielektrizitätskonstante notwendig.
2
Untere Untere
Sonden-
Tot- Tot-
Länge
zone zone
[mm] [Zoll] [mm] [Zoll]
500 19.7
800 31.5
1000 39.4
1200 47.2 170 6.7
1500 59.1
1700 66.9
2200 86.6
Sonden- Untere Untere
Länge Totzone Totzone
[mm] [Zoll] [mm] [Zoll]
500 19.7 95 3.7
800 31.5 104 4.1
1000 39.4 110 4.3
1200 47.2 116 4.6
1500 59.1 125 4.9
1700 66.9 131 5.2
2200 86.6 146 5.8
Sonden- Untere Untere
Länge Totzone Totzone
[mm] [Zoll] [mm] [Zoll]
500 19.7
800 31.5
1000 39.4
1200 47.2 80 3.2
1500 59.1
1700 66.9
2200 86.6
Sonden- Untere Untere
Länge Totzone Totzone
[mm] [Zoll] [mm] [Zoll]
500 19.7 115 4.5
800 31.5 124 4.9
1000 39.4 130 5.1
1200 47.2 136 5.4
1500 59.1 145 5.7
1700 66.9 151 5.9
2200 86.6 166 6.5
Sonden- Untere Untere
Länge Totzone Totzone
[mm] [Zoll] [mm] [Zoll]
500 19.7
800 31.5
1000 39.4
1200 47.2 100 3.9
1500 59.1
1700 66.9
2200 86.6
Anschluss
für das
Danfoss
M84H0009_1
Bediendisplay
 Deckelanschlag lösen
Abb. 7:
Danfoss
M84H0010_1
AKS 4100U
Die Dielektrizitätskonstante εr muss stets im
Rahmen des „Quick Setup" eingestellt werden.
Sonden- Untere
Kältemittel
Länge Totzone
[Zoll] [Zoll]
19.2
30
45
CO 6.7
2
55
65
85
Werkseinstellung
Sonden- Untere
Kältemittel
Länge Totzone
[Zoll] [Zoll]
19.2 3.73
30 4.05
45 4.50
Ammoniak
55 4.80
65 5.10
85 5.70
Bessere Werte für die untere Totzone nach
Anpassung der Dielektrizitätskonstante
Sonden- Untere
Kältemittel
Länge Totzone
[Zoll] [Zoll]
19.2
30
45
Ammoniak 3.1
55
65
85
Werkseinstellung
Sonden- Untere
Kältemittel
Länge Totzone
[Zoll] [Zoll]
19.2 4.52
30 4.84
45 5.29
HFCKW, HFKW
55 5.59
65 5.89
85 6.49
Bessere Werte für die untere Totzone nach
Anpassung der Dielektrizitätskonstante
Sonden- Untere
Kältemittel
Länge Totzone
[Zoll] [Zoll]
19.2
30
45
HFCKW, HFKW 3.94
55
65
85
Deckelanschlag: 2,5-mm-
Inbusschlüssel
 
© Danfoss A/S (AC-SMC/MWA), 2013-01
Untere
Totzone
[mm]
170
Untere
Totzone
[mm]
95
103
114
122
130
145
Untere
Totzone
[mm]
80
Untere
Totzone
[mm]
115
123
134
142
150
165
Untere
Totzone
[mm]
100
Abb. 8:
Abb. 9:
