Datenblatt
Radar-Niveausonde
AKS 4100/4100U

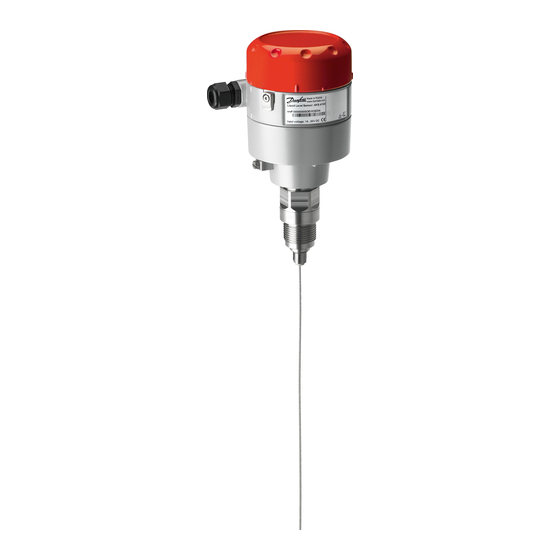

AKS 4100/4100U – Kabelausführung
Merkmale
© Danfoss | DCS (MWA) | 2017.09
AKS 4100/4100U – Koaxialausführung
• Von Danfoss für Kälteanwendungen freigegeben
• Ein Produkt für verschiedene Sondenlängen
(Kabelausführung)
• Ein Produkt für alle gängigen Kältemittel
(Kabelausführung)
• Geringerer Platzbedarf für Installation und
Wartung bei der Kabelausführung
• Zuverlässiger Betrieb bei allen Kältemitteln trotz
Ölanteil
• Die vollständig in Öl getauchte Kabelausführung
erfordert keine Reinigung.
• Die Kabelausführung ist sehr kompakt und einfach
zu handhaben, zu transportieren und zu installieren.
Sie kann vor Ort flexibel an unterschiedliche
Behältergrößen angepasst und mit verschiedenen
Kältemitteln eingesetzt werden.
• Veränderungen der Dielektrizitätskonstante (εr)
des flüssigen Kältemittels beeinträchtigen den
Betrieb nicht.
Weitere Informationen zur mechanischen und elektrischen Installation finden Sie in den Produktanleitungen
DKRCI.PI.SC0.D (KABEL-Ausführung), DKRCI.PI.SC0.E (KOAXIAL-D14-Ausführung) und DKRCI.PI.SC0.H1/DKRCI.
PI.SC0.J1 (KOAXIAL-D22-Ausführung).
Die Radarsonde AKS 4100/4100U wurde speziell dafür
entwickelt, den Flüssigkeitsstand in verschiedensten
Kälteanwendungen zu messen.
Das Messprinzip der AKS 4100/4100U basiert
auf einer bewährten Technologie, die „Time Domain
Reflectometry" (TDR, Zeitbereichsreflektometrie) genannt
oder auch als „geführtes Radar" bezeichnet wird.
Die Radarsonde AKS 4100/4100U kann zur Messung des
Flüssigkeitsstands unterschiedlichster Kältemittel in
Behältern, Akkumulatoren, Sammlern, Standrohren usw.
eingesetzt werden.
Zweileitertechnik liefert ein Ausgangssignal von 4 bis
20 mA proportional zum Kältemittelstand.
Die AKS 4100/4100U in Kabelausführung eignet sich für
HFCKW, nicht brennbare FKW und R717 (Ammoniak).
Sie wird standardmässig mit 5 m Messdraht ausgeliefert
und kann vor Ort anlagenspezifisch gekürzt werden.
Die Koaxialausführung der AKS 4100/4100U ist speziell für
den Einsatz mit R744 (CO ), HFCKW, nicht brennbaren FKW
2
und R717 (Ammoniak) konzipiert.
Bei Schiffsanwendungen muss grundsätzlich die
Koaxialausführung der AKS 4100/4100U verwendet werden.
Die Kabelausführung der AKS 4100/4100U ist dagegen
NICHT für den Einsatz in Kälteanlagen mit CO
Schiffsanwendungen geeignet.
Schaum- oder Dampfbildung, bewegte oder siedende
Flüssigkeit sowie Veränderungen der Dichte oder der
Dielektrizitätskonstante (εr) der Flüssigkeit haben keinen
Einfluss auf die Meßgenauigkeit der AKS 4100/4100U.
Am Boden eines Behälters oder einer Standleitung
angesammeltes Öl verfälscht das Signal des Flüssigkeitsstands
nicht. Außerdem ist es nicht nötig, nachdem Öl abgelassen
wurde, die AKS 4100/4100U zur Reinigung auszubauen.
• Sondenlänge der Kabelausführung: 5000 mm /
197 Zoll
• Zweileitertechnik , keine zusätzliche
Versorgungsspannung erforderlich
Bitte beachten Sie:
Die AKS 4100/4100U kann direkt an einen
Niveauregler EKE 347 von Danfoss angeschlossen
und von ihm mit Strom versorgt werden.
In Kombination mit dem Niveauregler EKE 347
von Danfoss ist eine Gleichspannungsversorgung
(14 bis 30 V DC) erforderlich.
• Mehrsprachiges Bediendisplay; Anzeige des
Flüssigkeitsstands und der Einstellungen in mm,
cm, m (Fuß, Zoll)
Sprachversionen des Bediendisplays:
- Englisch (standardmäßig), Deutsch, Französisch,
Spanisch
- Englisch (standardmäßig), Japanisch, Chinesisch,
Russisch
DKRCI.PD.SC0.F1.03 | 520H11176 | 1
