S Line Outdoor HMI
4.4
Schirmung von D-SUB-Steckverbindungen
Die D-SUB-Steckverbindungen müssen folgendermaßen geschirmt werden:
1
2
3

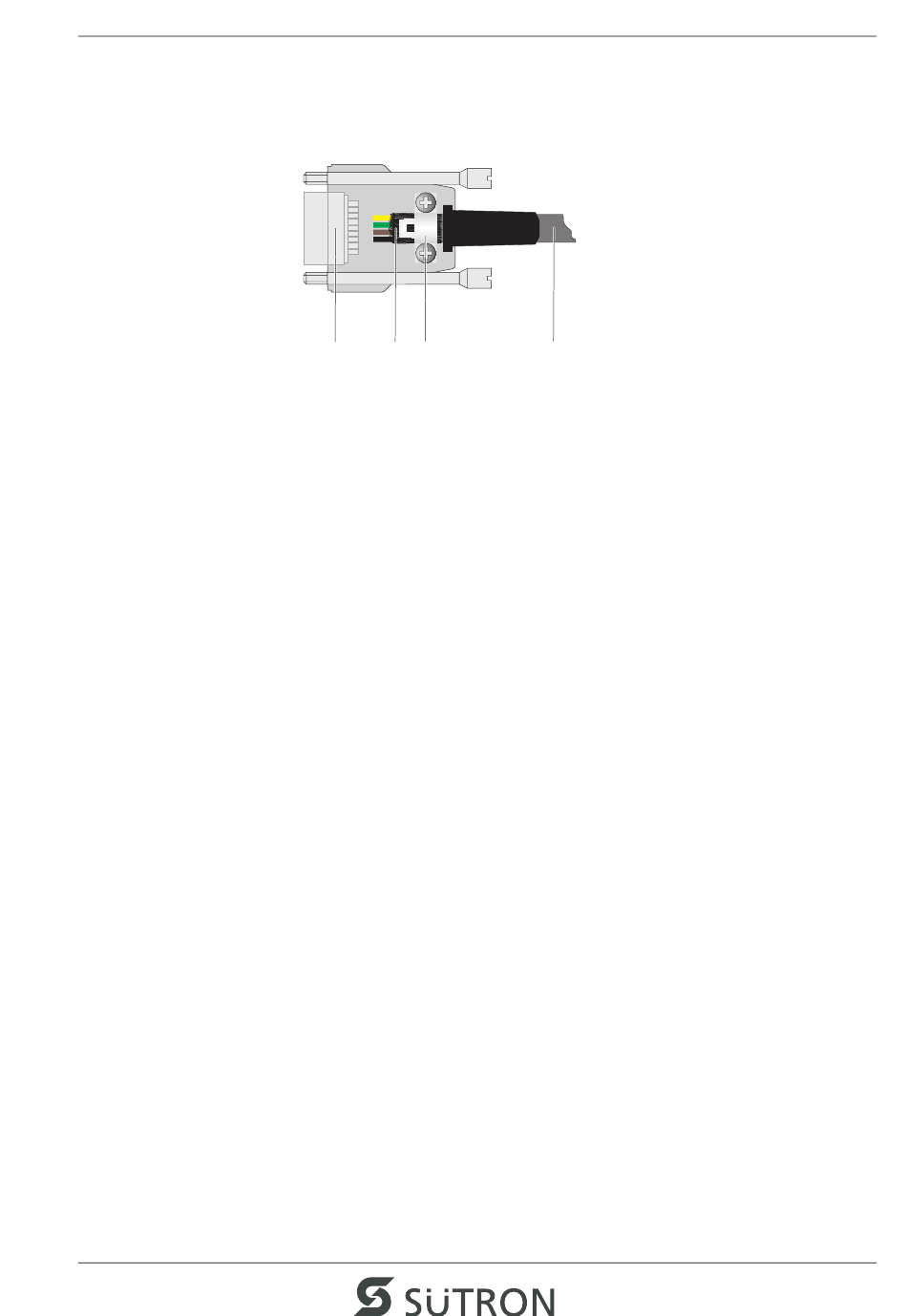

Bild 4-4 Schirmung von D-SUB-Steckverbindungen
1
D-SUB-Steckverbinder
2
Schirm
3
Kabelschelle
4
Kabel
Der Schirm muss flächig über den Kabelmantel zurückgeschlagen werden.
Durch die Befestigung mit der Kabelschelle muss gleichzeitig ein großflächiger
Kontakt vom Schirm zum Gehäuse entstehen und eine ausreichende Zugentlas-
tung gewährleistet werden.
Geräteschnittstellen
4
41
