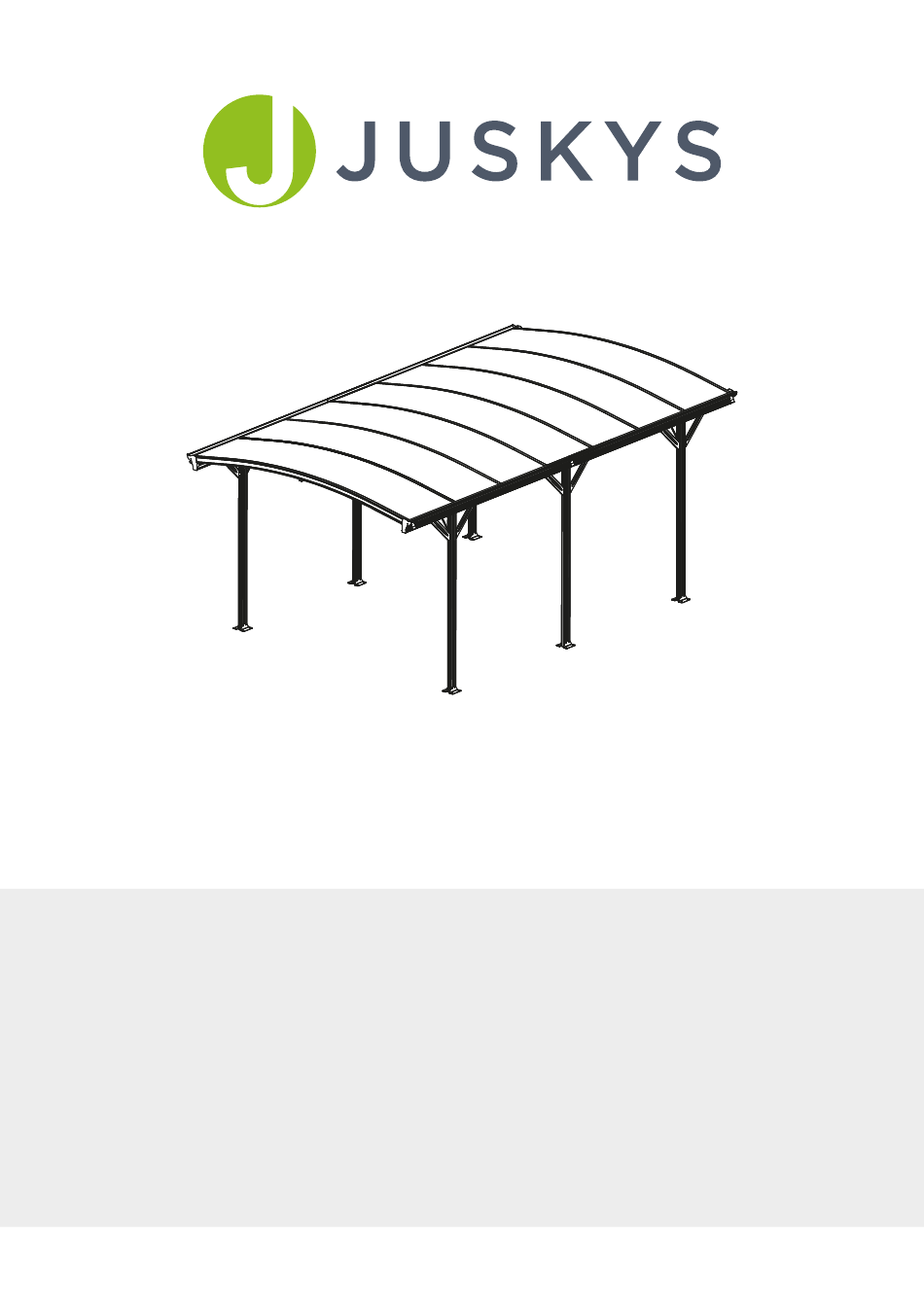

- Seite 1 Gebrauchs- und Montageanleitung Gebrauchs- und Montageanleitung Artikel-Nr.: Artikel-Nr.: 300462 300462 Charge: Charge: 2206-CP02-01 2206-CP02-01 Carport mit Bogendach 5x3 m dunkelgrau...
- Seite 2 11.1 Verpackung ............................22 11.2 Gerüst, Stegplatten und Montagematerial ..................22 12. Konformitätserklärung ..........................22 Willkommen bei der Juskys Gruppe GmbH DEUTSCH Vielen Dank für Ihr Vertrauen. Wir freuen uns, dass Sie sich für unser Produkt entschieden haben und wünschen Ihnen viel Freude damit.
- Seite 3 GEBRAUCHS- UND MoNTAGEANLEITUNG 1. Zu Ihrer Sicherheit ten Fähigkeiten sowie Kinder dürfen das Produkt nicht montieren, aufbauen, reinigen, warten oder demontieren, aber unter Aufsicht eines Erwachse- nen benutzen. Fachpersonal sind mit mechanischer und/oder ► Lesen Sie dieses Dokument aufmerksam und baufachlicher Ausbildung geschulte Personen vollständig durch.
- Seite 4 GEBRAUCHS- UND MoNTAGEANLEITUNG 1.6 Symbole WARNUNG Verletzungsgefahr und Sachschaden. Symbol Bezeichnung Nicht oder nicht ordnungsgemäß montierte Dieses Symbol weist darauf hin, dass Bauteile können herunterfallen und Menschen der Benutzer vor dem Gebrauch des verletzen sowie Sachen beschädigen. Produktes die Gebrauchsanweisung ►...
- Seite 5 GEBRAUCHS- UND MoNTAGEANLEITUNG 3. Auspacken und prüfen 3.1 Produkt auspacken WARNUNG Erstickungsgefahr durch Verpackungsmaterial und durch Verschlucken von Kleinteilen. ► Entsorgen Verpackungsmaterial sofort vorschriftsmäßig im Hausmüll. ► Bewahren Sie Kleinteile für Kinder unzugäng- lich auf. ACHTUNG Sachschaden. Durch die Verwendung von spitzen oder krat- zenden Gegenständen kann das Produkt beim Öffnen der Verpackung beschädigt werden.
- Seite 6 GEBRAUCHS- UND MoNTAGEANLEITUNG Montagematerial Beschreibung Abb. Maße (mm) Anzahl Kreuzschlitzschraube Ø5x40 mm Sechskantschraube M6x14 mm Kreuzschlitzschraube M5x13 mm Sechskantschraube M6x10 mm Hammerkopfschraube M6x12 mm F4-1 Sechskantmutter mit Hohlflansch F4-2 Sechskantmutter Bolzen mit Gewinde und Mutter M10x70 mm Kreuzschlitzschraube mit Sechskantmutter M4x16 mm Verbindungsteile Beschreibung...
- Seite 7 GEBRAUCHS- UND MoNTAGEANLEITUNG Gerüst Beschreibung Abb. Maße (mm) Anzahl Giebelprofil 2960 Seitenprofil 2506 Winkelelement M Winkelelement L Trägerprofil 3L 2521 Trägerprofil 3R 2521 Frontprofil 5L 2521 Frontprofil 5R 2521 Rinnenprofil 6L 2521 Rinnenprofil 6R 2521 Querstrebe 2506 Pfosten 2150 Zubehör Beschreibung Abb.
- Seite 8 GEBRAUCHS- UND MoNTAGEANLEITUNG 4. Aufstellort Um die angegebenen statischen Parameter erfül- len zu können, müssen Untergrund sowie Monta- gewand am Aufstellort die nachfolgenden Eigen- schaften aufweisen: • stabiler, ebener, tragfähiger und kompri- mierter Untergrund aus Stein oder Beton (-platten) • baufertig und frei von Hindernissen •...
- Seite 9 GEBRAUCHS- UND MoNTAGEANLEITUNG 5.1 Übersichtszeichnung 5.2 Benötigte Schutzausrüstung 5.3 Benötigtes Werkzeug ► Lesen Sie für weitere Hinweise die Sicher- Symbol Bezeichnung heitshinweise unter „1. Zu Ihrer Sicherheit“ Maßband auf Seite 3. Winkel Symbol Bezeichnung Schutzhelm Wasserwaage Trittleiter Schutzhandschuhe Maulschlüssel SW10 und SW14 Sechskant-Schraubenschlüssel 5 mm Arbeitskleidung Akkuschrauber mit Sechskant-Bit...
- Seite 10 GEBRAUCHS- UND MoNTAGEANLEITUNG 5.4 Dach montieren Schieben Sie eine Hammerkopfschraube [F9] in die obere Nut des Giebelprofils [1], wie in Punkt I dargestellt. Symbol Abbildung Anzahl Wiederholen Sie den vorherigen Schritt für 7 weitere Giebelprofile [1]. Verbinden Sie die 2 Seitenprofile [2] mit dem Profilverbinder [B9] mittels 4 Schrauben [F4] ,wie in Punkt II dargestellt.
- Seite 11 GEBRAUCHS- UND MoNTAGEANLEITUNG 13. Schieben Sie eine Hammerkopfschraube [F9] Symbol Abbildung Anzahl in die obere Nut am Ende des Giebelprofils [1] wie in Punkt I dargestellt. 14. Wiederholen Sie den vorherigen Schritt für 15 weitere Giebelprofile [1]. 15. Befestigen Sie jeweils ein Winkelelement M [5] mittels einer Sechskantmutter [F4-1] an den 4 äußeren Ecken der Giebelprofile [1].
- Seite 12 GEBRAUCHS- UND MoNTAGEANLEITUNG 19. Schieben Sie das Verbindungselement [R1] Symbol Abbildung Anzahl auf den U-Verbinder [B10]. 20. Verbinden Sie die 2 Seitenprofile [3L, 3R] mit dem U-Verbinder [B10] mittels 2 Schrauben [F2], wie in Punkt I dargestellt. 21. Beachten Sie, dass die 2 mittleren Löcher der montierten Profile frei bleiben müssen.
- Seite 13 GEBRAUCHS- UND MoNTAGEANLEITUNG 24. Drehen Sie das Dachgestell vorsichtig um 180°. Symbol Abbildung Anzahl 25. Verbinden Sie beide vormontieren Seitenprofile [3L, 3R] mit dem Dachgestell mittels 28 Schrau- ben [F4]. Beachten Sie die im Bild dargestellte Ausrichtung der beiden Seitenprofile. Diese müssen exakt, wie in der Abbildung gezeigt, montiert werden.
- Seite 14 GEBRAUCHS- UND MoNTAGEANLEITUNG 27. Ziehen Sie die 2 Seitenprofile [5L, 5R] mit dem Symbol Abbildung Anzahl Flachverbinder [B11] mittels 2 Schrauben [F7] wie in Punkt II dargestellt. 28. Verbinden Sie die im vorherigen Schritt vor- montierten Profile mit dem Dachgestell mittels jeweils einer Schraube [F1], wie im Bild gezeigt.
- Seite 15 GEBRAUCHS- UND MoNTAGEANLEITUNG 29. Legen Sie eine Silikonnaht auf die Montage- Symbol Abbildung Anzahl fläche des Rinnenabflusses [S9]. 30. Verbinden Sie den Rinnenabfluss [S9] mit dem Rinnenprofil [6L] mittels 2 Schrauben [F4] und 2 Sechskantmuttern [F4-2]. 31. Entfernen Sie überschüssige Silikonreste mit ei- nem geeigneten Reiniger.
- Seite 16 GEBRAUCHS- UND MoNTAGEANLEITUNG 33. Schieben Sie einen Sicherungsstab [B12] in Symbol Abbildung Anzahl das Loch des Verbindungselementes [R3]. 34. Verbinden Sie die beiden Rinnenprofile [6L, 6R] mit dem Verbindungselement [R3], wie auf dem Bild gezeigt. 35. Wiederholen Sie die Schritte 29-30 für die an- deren Rinnenprofile [6L, 6R].
- Seite 17 GEBRAUCHS- UND MoNTAGEANLEITUNG 42. Verbinden Sie die Abdeckkappe [B5L/B5R] Symbol Abbildung Anzahl mit dem Rinnenprofil mittels einer Schraube [F2] und 2 Schrauben an der Eckkante. 43. Dichten Sie die Abdeckkappe [B5L/B5R] mit einer Silikonnaht ab. 44. Entfernen Sie eventuell überschüssige Silikon- reste mit einem geeigneten Reiniger.
- Seite 18 GEBRAUCHS- UND MoNTAGEANLEITUNG 1. Verbinden Sie 2 Winkelelemente [B1] mit ei- 5.5 Pfosten montieren nem Pfosten [8] mittels 4 Schrauben [F2]. Symbol Abbildung Anzahl 2. Verbinden Sie ein Winkelblech [B6] mit dem Pfosten [8] mittels 2 Schrauben [F2], wie im Bild gezeigt.
- Seite 19 GEBRAUCHS- UND MoNTAGEANLEITUNG 5.6 Carport montieren 1. Heben Sie das Dach mit mehreren Personen an und setzen Sie jeweils einen Pfosten unter Symbol Abbildung Anzahl das Dachgestells wie im Bild gezeigt. Hinweis: Das Dachgestell muss während der Mon- tage der Pfosten weiterhin gestützt werden. 2.
- Seite 20 GEBRAUCHS- UND MoNTAGEANLEITUNG 4. Kontrollieren Sie die einzelnen Abstände zuei- Symbol Abbildung Anzahl nander: • Alle Pfosten einer Seite müssen einen Ab- stand von 164 cm zueinander aufweisen. B2F6 • Alle Pfosten müssen zum gegenüberliegen- den Pfosten einen Abstand von 276 cm auf- weisen.
- Seite 21 GEBRAUCHS- UND MoNTAGEANLEITUNG 7. Gebrauchen 8.3 Warten und reparieren VORSICHT VORSICHT Verletzungsgefahr und Sachschäden durch feh- Verletzungsgefahr und Sachschaden durch un- lerhafte Reparatur und Wartung. sachgemäßen Gebrauch. Kaltverformung des Materials kann zu Riss und ► Verwenden Sie das Produkt entsprechend Bruch führen.
- Seite 22 Montagereihenfolge ab. Sie- he „5. Montieren“ auf Seite 8. ► Demontieren Sie das Produkt mit mindestens 4 Personen. 10. Technische Daten Bezeichnung Wert Artikelnummer: 300462 Material: Aluminium 6063 T5, Stahl Q235, Kunst- stoff Materialstärke der 6 mm Doppelstegplatten: Gesamtmaß: 5,05 x 3,02 x 2,33 m Fronthöhe...
- Seite 23 GEBRAUCHS- UND MoNTAGEANLEITUNG...
- Seite 24 Juskys Gruppe GmbH Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
