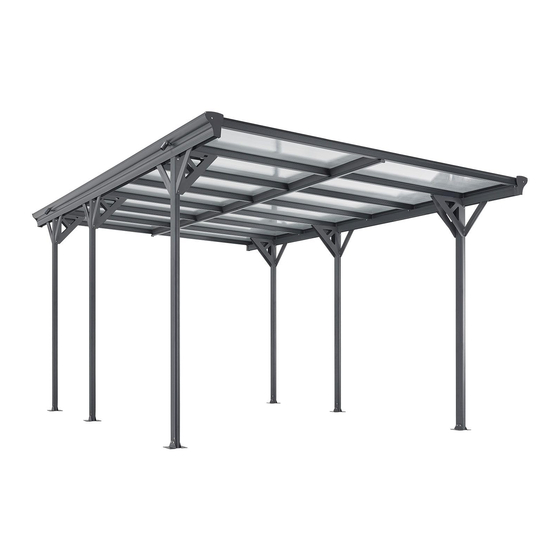

- Seite 1 Gebrauchs- und Montageanleitung Gebrauchs- und Montageanleitung Artikel-Nr.: Artikel-Nr.: 300461 300461 Charge: Charge: 2206-CP01-01 2206-CP01-01 Carport mit Flachdach 5x3 m dunkelgrau...
- Seite 2 11.1 Verpackung ............................28 11.2 Gerüst, Stegplatten und Montagematerial ..................28 12. Konformitätserklärung ..........................28 Willkommen bei der Juskys Gruppe GmbH DEUTSCH Vielen Dank für Ihr Vertrauen. Wir freuen uns, dass Sie sich für unser Produkt entschieden haben und wünschen Ihnen viel Freude damit.
- Seite 3 GEBRAUCHS- UND MoNTAGEANLEITUNG 1. Zu Ihrer Sicherheit ten Fähigkeiten sowie Kinder dürfen das Produkt nicht montieren, aufbauen, reinigen, warten oder demontieren, aber unter Aufsicht eines Erwachse- nen benutzen. Fachpersonal sind mit mechanischer und/oder ► Lesen Sie dieses Dokument aufmerksam und baufachlicher Ausbildung geschulte Personen vollständig durch.
- Seite 4 GEBRAUCHS- UND MoNTAGEANLEITUNG 1.6 Symbole WARNUNG Verletzungsgefahr und Sachschaden. Symbol Bezeichnung Nicht oder nicht ordnungsgemäß montierte Dieses Symbol weist darauf hin, dass Bauteile können herunterfallen und Menschen der Benutzer vor dem Gebrauch des verletzen sowie Sachen beschädigen. Produktes die Gebrauchsanweisung ►...
- Seite 5 GEBRAUCHS- UND MoNTAGEANLEITUNG 3. Auspacken und prüfen 3.1 Produkt auspacken WARNUNG Erstickungsgefahr durch Verpackungsmaterial und durch Verschlucken von Kleinteilen. ► Entsorgen Verpackungsmaterial sofort vorschriftsmäßig im Hausmüll. ► Bewahren Sie Kleinteile für Kinder unzugäng- lich auf. ACHTUNG Sachschaden. Durch die Verwendung von spitzen oder krat- zenden Gegenständen kann das Produkt beim Öffnen der Verpackung beschädigt werden.
- Seite 6 GEBRAUCHS- UND MoNTAGEANLEITUNG Montagematerial Beschreibung Abb. Maße (mm) Teile-Nr. Anzahl Kreuzschlitzschraube Ø8x40 mm 30064225 Kreuzschlitzschraube Ø8x16 mm 30064227 Hammerkopfschraube mit Sechs- M6x12 mm 30064229 kantmutter Bolzen mit Gewinde und Mutter M10x70 mm 30046130 Kreuzschlitzschraube mit M4x22 mm 30064233 Sechskantmutter Innensechskantschraube M6x80 mm 30046131 F8-1...
- Seite 7 GEBRAUCHS- UND MoNTAGEANLEITUNG Beschreibung Abb. Maße (mm) Teile-Nr. Anzahl Verbindungselement B15 30046128 Sicherungsstab Ø3,5x170 cm 30046129 Gerüst Beschreibung Abb. Maße (mm) Teile-Nr. Anzahl Giebelprofil 2918 30046101 Seitenprofil 2506 30046102 Querstrebe 2506 30046103 Trägerprofil 3-1 1468 30046104 Trägerprofil 3 2086 30046105 Trägerprofil 5-1 1468 30046106...
- Seite 8 GEBRAUCHS- UND MoNTAGEANLEITUNG 4. Aufstellort Um die angegebenen statischen Parameter erfül- len zu können, müssen Untergrund sowie Monta- gewand am Aufstellort die nachfolgenden Eigen- schaften aufweisen: • stabiler, ebener, tragfähiger und kompri- mierter Untergrund aus Stein oder Beton (-platten) • baufertig und frei von Hindernissen •...
- Seite 9 GEBRAUCHS- UND MoNTAGEANLEITUNG 5.1 Übersichtszeichnung B9HR B5HL B9HL B4 B6 B5LL B9LL B9LR B5HR B9HR B8 B8 B9HL B9LL B9LR B5LR B8 B8 5.2 Benötigte Schutzausrüstung 5.3 Benötigtes Werkzeug ► Lesen Sie für weitere Hinweise die Sicher- Symbol Bezeichnung heitshinweise unter „1. Zu Ihrer Sicherheit“ Maßband auf Seite 3.
- Seite 10 GEBRAUCHS- UND MoNTAGEANLEITUNG 5.4 Dach montieren Verbinden Sie die 2 Seitenprofile [2-1] mit dem Verbindungselement [B15] mittels 2 Hammer- kopfschrauben [F4] inkl. 2 Sechskantmuttern Symbol Abbildung Anzahl [4] und 2 Schrauben [F3], wie in Punkt I dar- gestellt. Schieben Sie eine Hammerkopfschraube [F4] in die obere Nut des Giebelprofils [8], wie in Punkt II dargestellt.
- Seite 11 GEBRAUCHS- UND MoNTAGEANLEITUNG Wiederholen Sie die Schritte 2 - 4 für 6 weitere Symbol Abbildung Anzahl Giebelprofile [8]. Hinweis: Beachten Sie, dass an der Außenkante der Seitenprofile [2-1] eine Halterung [B7] montiert werden muss. Legen Sie die Halterung [B7] auf das Gewin- de der Hammerkopfschraube [F4], bevor Sie die Sechskantmutter [F4] auf das Gewinde schrauben.
- Seite 12 GEBRAUCHS- UND MoNTAGEANLEITUNG Schieben Sie eine Hammerkopfschraube [F4] Symbol Abbildung Anzahl in die obere Nut am Ende des Giebelprofils [8] wie in Punkt I und II dargestellt. 10. Wiederholen Sie den vorherigen Schritt für 15 weitere Hammerkopfschrauben [F4]. 11. Befestigen Sie jeweils eine Verbindungsplatte [B4] mittels einer Sechskantmutter [F4] an den 4 äußeren Ecken der Giebelprofile [8].
- Seite 13 GEBRAUCHS- UND MoNTAGEANLEITUNG 13. Verbinden Sie 2 Seitenprofile [5-1] mit dem Symbol Abbildung Anzahl Seitenprofil [5] mittels jeweils 2 Schrauben [F7], wie in Punkt I und II dargestellt. 14. Verbinden Sie die im vorherigen Schritt vor- montierten Profile mit dem Dachgestell mittels jeweils einer Schraube [F1], wie im Bild gezeigt.
- Seite 14 GEBRAUCHS- UND MoNTAGEANLEITUNG 15. Ziehen Sie eine Silikonnaht auf die Montage- Symbol Abbildung Anzahl fläche des Trägerprofils [3-1] 16. Schieben Sie den U-Verbinder [B10] im obe- ren Bereich in das Trägerprofil [3-1]. 17. Schieben Sie den U-Verbinder [B3] im unteren Bereich in das Trägerprofil [3-1].
- Seite 15 GEBRAUCHS- UND MoNTAGEANLEITUNG 24. Drehen Sie das Dachgestell um 180°. Symbol Abbildung Anzahl 25. Verbinden Sie die vormontierten Trägerprofile [3, 3-1] mit dem Dachgestell mittels 32 Schrau- ben [F3]. Ⅱ Ⅰ 180° Ⅲ...
- Seite 16 GEBRAUCHS- UND MoNTAGEANLEITUNG 26. Schieben Sie die 7 Stegplatten [P1] in die da- für vorgesehenen Führungen am Dachge- Symbol Abbildung Anzahl stell. Hinweis: Beachten Sie, dass die Stegplatten am Seitenprofil [5] anliegen müssen. ACHTUNG Sachschaden. 1. Montieren Sie die Stegplatten mit der Schutz- folie nach oben, um den UV-Schutz zu ge- währleisten.
- Seite 17 GEBRAUCHS- UND MoNTAGEANLEITUNG 27. Verbinden Sie das Seitenprofil [5-1] und das Sei- Symbol Abbildung Anzahl tenprofil [5] mit dem Flachverbinder [B11] mit- tels 2 Schrauben [F7], wie in Punkt I dargestellt. 28. Wiederholen Sie den vorherigen Schritt für ein weiteres Seitenprofil [5-1] am anderen Ende vom Seitenprofil [5].
- Seite 18 GEBRAUCHS- UND MoNTAGEANLEITUNG 30. Ziehen Sie eine Silikonnaht auf die Montage- Symbol Abbildung Anzahl fläche des Rinnenabflusses [S9]. 31. Verbinden Sie den Rinnenabfluss [S9] mit dem Rinnenprofil [6-1] mittels 2 Schrauben [F4] und 2 Sechskantmuttern [F4]. 32. Entfernen Sie überschüssige Silikonreste mit ei- nem geeigneten Reiniger.
- Seite 19 GEBRAUCHS- UND MoNTAGEANLEITUNG 34. Schieben Sie an jeder Seite einen Sicherungs- Symbol Abbildung Anzahl stab [B12] in das Loch des Rinnenabflusses [6]. 35. Bringen Sie an der Innenseite der Regenrin- nen etwas Schmiermittel an. 36. Schieben Sie die Rinnenprofile [6, 6-1] zwi- schen die Seitenprofile, wie im Bild gezeigt.
- Seite 20 GEBRAUCHS- UND MoNTAGEANLEITUNG 38. Verbinden Sie die Abdeckkappe [B5LR/B5LL/ 5.5 Pfosten montieren B5HR/B5HL] mit dem Rinnenprofil mittels je- Symbol Abbildung Anzahl weils 2 Schrauben [F3]. 39. Dichten Sie die Abdeckkappe [B5LR/B5LL/ B5LR B5HR/B5HL] mit einer Silikonnaht ab. 40. Entfernen Sie eventuell überschüssige Silikon- B5LL reste mit einem geeigneten Reiniger.
- Seite 21 GEBRAUCHS- UND MoNTAGEANLEITUNG 5.6 Carport montieren 1. Dichten Sie die Lücken mit etwas Silikon ab. VORSICHT Verletzungsgefahr durch Heben, Quetschen und Schneiden. ► Führen Sie Arbeiten wie das Ankippen, Auf- stellen oder Anheben des Gerüstes mit min- destens 4 Personen durch oder nutzen Sie eine Hebeeinrichtung.
- Seite 22 GEBRAUCHS- UND MoNTAGEANLEITUNG Legen Sie das Winkelelement [B9LR] an den Symbol Abbildung Anzahl Pfosten [9-1], wie im Bild gezeigt. Hinweis: Beachten Sie die im Bild dargestellte Aus- richtung der Winkelbleche [B8] und [B9LR/B9LL]. Diese müssen exakt, wie in der Abbildung gezeigt, montiert werden.
- Seite 23 GEBRAUCHS- UND MoNTAGEANLEITUNG Legen Sie das Winkelelement [B9HR] an den Symbol Abbildung Anzahl Pfosten [9-1], wie im Bild gezeigt. Hinweis: Beachten Sie die im Bild dargestellte Aus- richtung der Winkelbleche [B8] und [B9HR/B9HL]. Diese müssen exakt, wie in der Abbildung gezeigt, montiert werden.
- Seite 24 GEBRAUCHS- UND MoNTAGEANLEITUNG 13. Legen Sie das Winkelelement [B1] an den Symbol Abbildung Anzahl Pfosten [9-1], wie im Bild gezeigt. 14. Stecken Sie eine Innensechskanthülse [F8-1] durch das obere Loch. F8-1 15. Verbinden Sie das Winkelelement [B1] mit ei- nem Pfosten [9-1] mittels einer Schraube [F9]. 16.
- Seite 25 GEBRAUCHS- UND MoNTAGEANLEITUNG 18. Heben Sie das Dachgestell mit mehreren Per- Symbol Abbildung Anzahl sonen an und setzen Sie jeweils einen Pfosten unter das Dachgestells, wie im Bild gezeigt. Hinweis: Das Dachgestell muss während der Mon- tage der Pfosten weiterhin gestützt werden. VORSICHT 19.
- Seite 26 GEBRAUCHS- UND MoNTAGEANLEITUNG 20. Drücken Sie 2 Querstreben [7] in die 2 Seiten- Symbol Abbildung Anzahl profile [2], bis diese hörbar einrasten. 21. Befestigen Sie das Carport mit dem mitgelie- ferten Montagematerial auf einem geeigne- ten Fundament. WD-40 Cover all F6, tapping it with wooden hammer ensure it will not fall off.
- Seite 27 GEBRAUCHS- UND MoNTAGEANLEITUNG 6. Transportieren 8.2 Wartungs- und Reinigungsplan Wartungsintervall Aufgaben VORSICHT ► Prüfung des Gesamtzustands, Verletzungsgefahr und Sachschäden durch fal- schen Transport. ► Nachziehen oder Austauschen be- jährlich schädigter oder stark korrodierter 1. Transportieren Sie das Produkt nur demontiert Schrauben und mit mehreren Personen.
- Seite 28 „5. Montieren“ auf Seite 8. ► Demontieren Sie das Produkt mit mindestens 4 Personen. 10. Technische Daten Bezeichnung Wert Artikelnummer: 300461 Material: Aluminium 6063 T5, Stahl, Kunststoff PC Materialstärke der 6 mm Doppelstegplatten: Gesamtmaß: 503 x 305 x 232 cm Fronthöhe...
- Seite 29 GEBRAUCHS- UND MoNTAGEANLEITUNG...
- Seite 30 GEBRAUCHS- UND MoNTAGEANLEITUNG...
- Seite 31 GEBRAUCHS- UND MoNTAGEANLEITUNG...
- Seite 32 Juskys Gruppe GmbH Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
