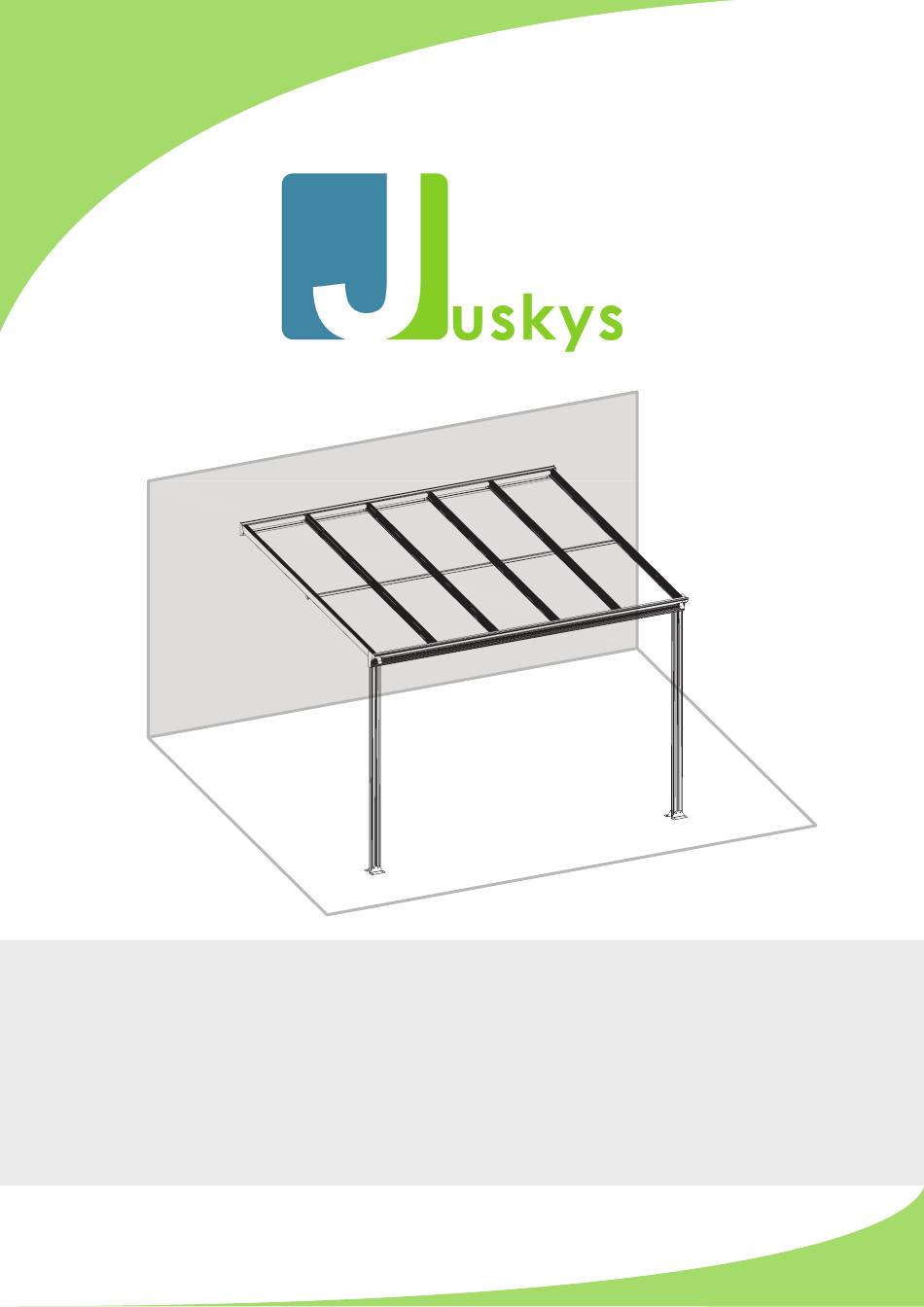

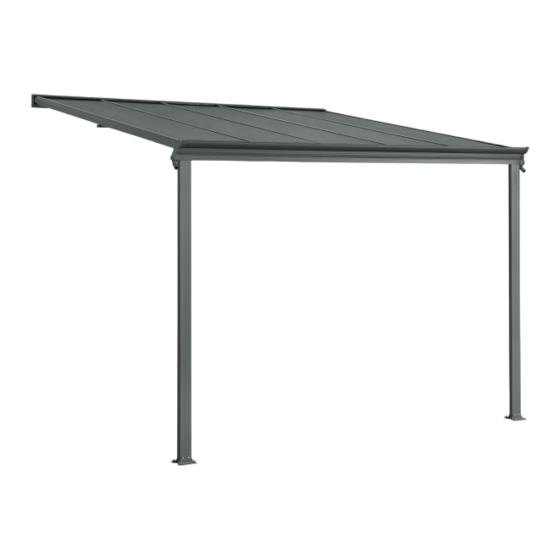

- Seite 1 Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m mit Doppelsteg-Platten Artikel-Nr. 21021 weiß / transparent | 21024 dunkelgrau...
- Seite 2 Sehr geehrte Kundin / Sehr geehrter Kunde, vielen Dank für Ihr Vertrauen! Wir freuen uns, dass Sie sich für unser Produkt von Juskys entschieden haben und wünschen Ihnen viel Freude mit Ihrem neuen Terrassendach. Lesen Sie sich diese Bedienungsanleitung sorgfältig durch Lesen Sie sich diese Bedienungsanleitung bitte vollständig und auf-...
-
Seite 3: Sicherheits- Und Warnhinweise
Verständigen Sie einen Fachmann für die Instandsetzung und die notwendigen Reparaturen! Versuchen Sie nicht das Terrassendach selbst zu reparieren! Sie könnten sich schwer verletzten. Seite 3 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m... -
Seite 4: Produkt Auspacken & Prüfen
Oberbekleidung, Arbeitshose und Arbeitsschuhen, auch Handschuhe, Schutz- brille und ein Mundschutz. Ihre Arbeitskleidung muss nah am Körper anliegen. Lange Haare sind zusammen zu binden. Seite 4 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m... -
Seite 5: Verhalten Bei Sturm Und Gewitter
Damit Sie sich lange an Ihrem Dach erfreuen können, sollten Sie es regelmäßig reinigen. Ihr Terrassendach besteht zwar aus widerstandfähigem Polycarbonat, kann aber dennoch von Witterungseinflüssen angegriffen werden. Seite 5 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m... - Seite 6 Sperrmüll oder entsorgen Sie die Einzelteile des Terrassendaches über den Sperrmüll. Die Verpackung entsorgen Sie bitte sortenrein und geben Pappe und Karton zum Altpapier und die Folien in die Wertstoff-Sammlung. Seite 6 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 7 Maulschlüssel 10 mm Maulschlüssel 14 mm Sechskantschrauben- leiter oder Ratsche mit oder Ratsche mit schlüssel 5 mm Aufsatz Aufsatz Akkuschrauber mit 5 Holzhammer Markierstift Silikon mm Sechskant-Bit Seite 7 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 8 Montagematerial Steinbohrer Cuttermesser Kreuzschlitz- (8 & 10 mm) Schrauben- dreher Technische Daten 278cm 226cm 212cm Seite 8 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 9 M6 x 10 mm 2102125 Unterlegscheibe 2102126 x 26 Verbindungsteile Bezeichnung Teil Art.Nr. Stück Winkelelement 2102127 Verbindungselement 2102128 Abdeckkappe 2102129 Abdeckkappe 2102130 Abdeckkappe 2102131 Halterung 2102132 Seite 9 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 10 3121 mm dunkelgrau: 2102409 weiß: 2102110 Wandprofil 3121 mm dunkelgrau: 2102410 weiß: 2102111 Querstrebenabdeckung 3091 mm dunkelgrau: 2102411 weiß: 2102112 Pfosten 1950 mm dunkelgrau: 2102412 Seite 10 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
-
Seite 11: Explosionszeichnung
Teileliste Schrauben und Zubehör Bezeichnung Teil Art.Nr. Stück Schraubenabdeckung 2102114 Rinnenabfluss 2102115 transparent: 2102113 Stegplatte dunkelgrau: 2102413 Explosionszeichnung Seite 11 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m... - Seite 12 Uhrzeigersinn, bis ein Drehen nicht mehr möglich ist. Jus- tieren Sie die Schrauben per Hand, so dass sich das Gewinde an der richtigen Stelle festsetzt. Befestigen Sie die Schraube mit der Mutter. Seite 12 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 13 M5 x 40 mm (F4-1) auf das Gewinde und stecken Sie anschließend die Schraube in die mittlere Aussparung des Seitenprofils (2). Führen Sie diesen Schritt für bei- de Seitenprofile durch. Seite 13 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 14 Seitenprofile (2) mit einer Schloßschraube M6 x 10 mm (F4) und einer Sechskantmutter mit Flansch (F4-1) am Rückprofil fest. III. Schieben Sie die Giebelprofile (1) an das Rückprofil, bis diese mit den Seitenprofilen (2) bündig abschließen. Seite 14 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 15 Nutzen Sie sechs Kreuzschlitzschraube M5 x 40 mm (F1) und sechs Unterlegscheiben M6 (F0) und schrauben Sie die sechs Giebelprofile (1) an das Rückprofil (4). Seite 15 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 16 Sie dazu jeweils eine Schloßschraube M6 x 10 mm (F4) und eine Sechskantmutter mit Flansch M6 (F4-1). Führen Sie diesen Schritt für alle vier Giebelprofile durch. Seite 16 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 17 (7) mit zwei Schloßschraube M6 x 10 mm (F4) an den Winkelelementen (5). Verwen- den Sie weitere acht Schloßschraube M6 x 10 mm (F4), um das Trägerprofil (7) auch mit den Winkelelementen (6) zu verbinden. Seite 17 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 18 Kreuzschlitzschraube M5 x 40 mm (F1) und sechs Unterlegscheiben M6 (F0). Achten Sie darauf, dass die Stegplatten (P1) in die Führung des Frontprofils (8) einrasten. Seite 18 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 19 Montieren Sie die beiden Rinnenabflüsse (S9) an das Rinnenprofil (9). Nutzen Sie dazu für jeden Rinnenabfluss zwei Schloßschraube M6 x 10 mm (F4) und zwei Sechskantmuttern M6 (F4-3). Seite 19 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 20 Bringen Sie auf das Rinnenprofil (9) etwas Schmiermittel auf. III. Schieben Sie das Rinnenprofil (9) mit den Rinnenabflüssen (S9) nach vorne in die Führung des Frontprofils (8). Seite 20 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 21 Sie das Wandprofil (10) an Ihre Hauswand. Stecken Sie dazu die Schrauben M4 x 35 mm (F5) mit den Unterlegscheiben (F0) durch die Löcher im Wandprofil (10) und schrau- ben Sie dieses an Ihrer Hauswand fest. Seite 21 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 22 Verbinden Sie die beiden Pfosten (12) vorne links und vorne rechts mit Ihrem Terrassen- dach. Stecken Sie dazu die beiden Pfosten (12) von unten in die beiden Verbindungsele- mente (B2) an Ihrem Terrassendach. Seite 22 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 23 Verbinden Sie die beiden Verbindungselemente (B2) mit den beiden Pfosten (12). Ver- wenden Sie dazu an beiden Pfosten zwei Sechskantschraube M6 x 12 mm (F2), die Sie jeweils rechts und links in die Pfosten (12) schrauben. Seite 23 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 24 Befestigen Sie an beiden Pfosten die Winkelelemente (B1). Verwenden Sie für jeden Pfos- ten zwei Winkelelemente (B1) und vier Sechskantschraube M6 x 12 mm (F2). Seite 24 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
- Seite 25 60 mm (F6) Schraubenabdeckungen (S8) an. Achten Sie darauf, dass diese nicht wieder abfallen. Für andere Untergründe müssen Sie sich entsprechendes Befestigungsmaterial besorgen. Dies ist nicht im Lieferumfang enthalten. Seite 25 Stand: 12|2017 ©Juskys Gruppe GmbH Aufbauanleitung Aluminium Terrassendach Borneo 3 x 3 m...
