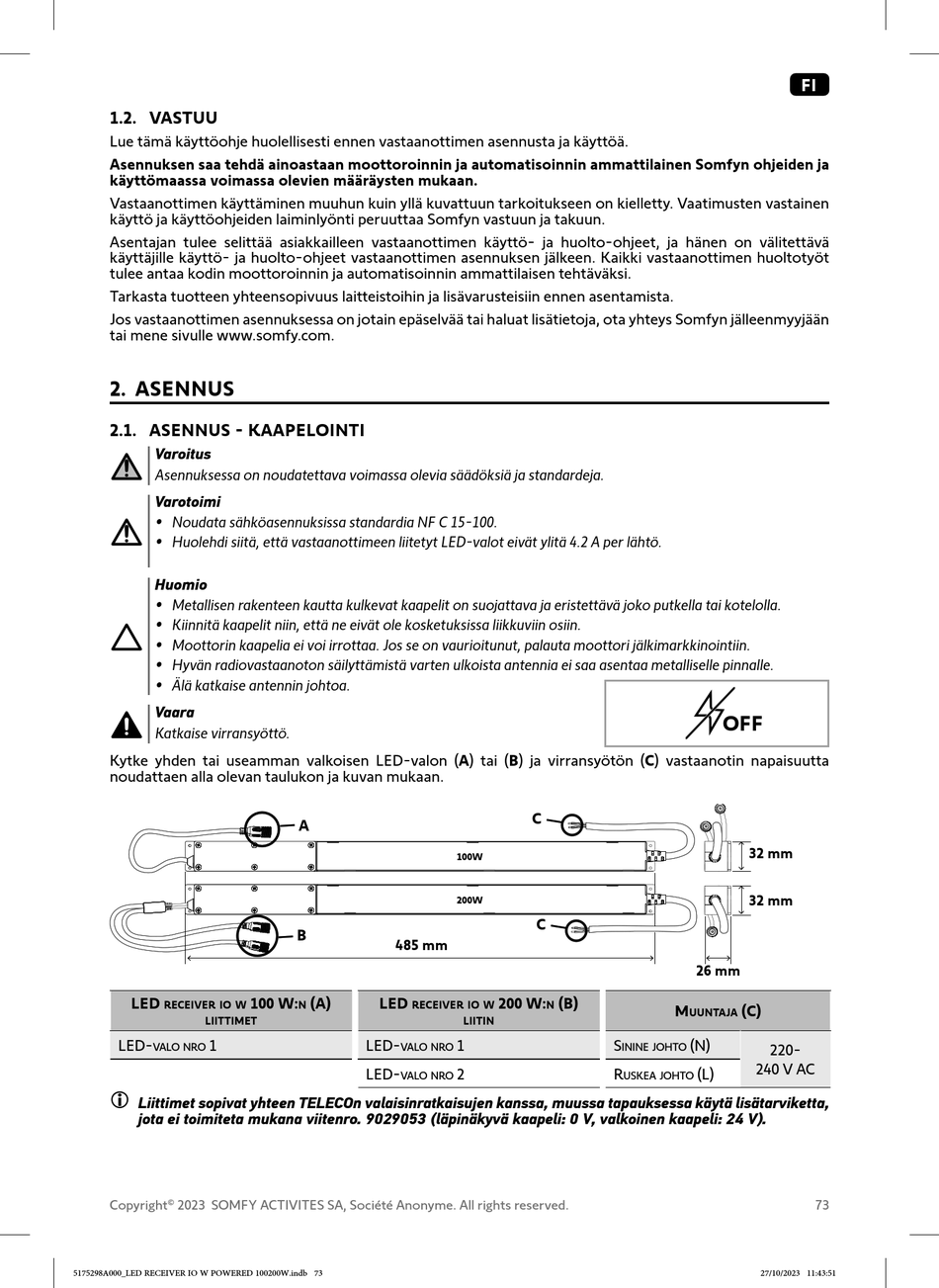

1.2. VASTUU
Lue tämä käyttöohje huolellisesti ennen vastaanottimen asennusta ja käyttöä.
Asennuksen saa tehdä ainoastaan moottoroinnin ja automatisoinnin ammattilainen Somfyn ohjeiden ja
käyttömaassa voimassa olevien määräysten mukaan.
Vastaanottimen käyttäminen muuhun kuin yllä kuvattuun tarkoitukseen on kielletty. Vaatimusten vastainen
käyttö ja käyttöohjeiden laiminlyönti peruuttaa Somfyn vastuun ja takuun.
Asentajan tulee selittää asiakkailleen vastaanottimen käyttö- ja huolto-ohjeet, ja hänen on välitettävä
käyttäjille käyttö- ja huolto-ohjeet vastaanottimen asennuksen jälkeen. Kaikki vastaanottimen huoltotyöt
tulee antaa kodin moottoroinnin ja automatisoinnin ammattilaisen tehtäväksi.
Tarkasta tuotteen yhteensopivuus laitteistoihin ja lisävarusteisiin ennen asentamista.
Jos vastaanottimen asennuksessa on jotain epäselvää tai haluat lisätietoja, ota yhteys Somfyn jälleenmyyjään
tai mene sivulle www.somfy.com.
2. ASENNUS
2.1. ASENNUS - KAAPELOINTI
Varoitus
Asennuksessa on noudatettava voimassa olevia säädöksiä ja standardeja.
Varotoimi
• Noudata sähköasennuksissa standardia NF C 15-100.
• Huolehdi siitä, että vastaanottimeen liitetyt LED-valot eivät ylitä 4.2 A per lähtö.
Huomio
• Metallisen rakenteen kautta kulkevat kaapelit on suojattava ja eristettävä joko putkella tai kotelolla.
• Kiinnitä kaapelit niin, että ne eivät ole kosketuksissa liikkuviin osiin.
• Moottorin kaapelia ei voi irrottaa. Jos se on vaurioitunut, palauta moottori jälkimarkkinointiin.
• Hyvän radiovastaanoton säilyttämistä varten ulkoista antennia ei saa asentaa metalliselle pinnalle.
• Älä katkaise antennin johtoa.
Vaara
Katkaise virransyöttö.
Kytke yhden tai useamman valkoisen LED-valon (A) tai (B) ja virransyötön (C) vastaanotin napaisuutta
noudattaen alla olevan taulukon ja kuvan mukaan.
Led
100 w:
reCeiver io w
Liittimet
LeD-
1
VALo nro
͉
Liittimet sopivat yhteen TELECOn valaisinratkaisujen kanssa, muussa tapauksessa käytä lisätarviketta,
jota ei toimiteta mukana viitenro. 9029053 (läpinäkyvä kaapeli: 0 V, valkoinen kaapeli: 24 V).
