3.2 Dreipolige Versionen

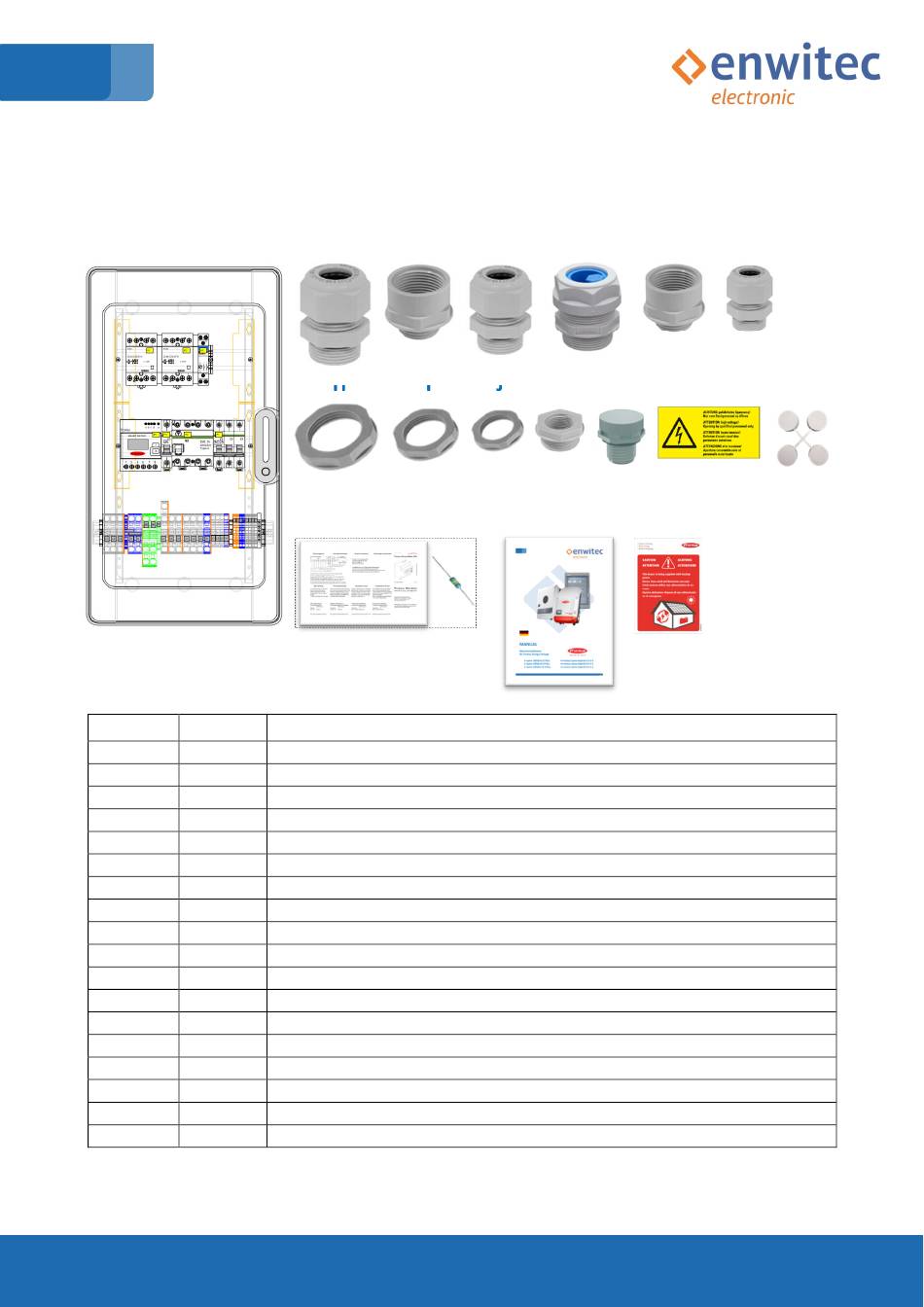

3.2.1 Type 10011644 -Dreipolig; Standard-
A
Position Anzahl
A 1
B 2
C 2
D 1
E 3
F 2
G 2
H 2
I 2
J 3
K 1
L 1
M 1
N 1
O 1
P 1
Q 1
R 1
20_02_19_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.4_DE
B C
H I
O P
Bezeichnung
Netzumschaltbox 10011644
Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16 – 28mm)
Erweiterung von M32 auf M40
Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13 – 21mm)
Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 15 – 25mm)
Erweiterung von M25 auf M32
Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6 – 13mm)
Gegenmutter M32
Gegenmutter M25
Gegenmutter M20
Reduzierung von M20 auf M12 (für Druckausgleichsventil)
Druckausgleichselement
Warnaufkleber "gefährliche Spannung"
Abdeckkappen für Befestigungsschrauben
Bedienungsanleitung Fronius Smart Meter
Abschlusswiderstand 120Ω (aufgeklebt auf Bedienungsanleitung Smart Meter)
Manual 10011404 (= diese Anleitung)
Notstromaufkleber Fronius
D E F
J K L
Q R
G
M N
Seite -20- von -64-
