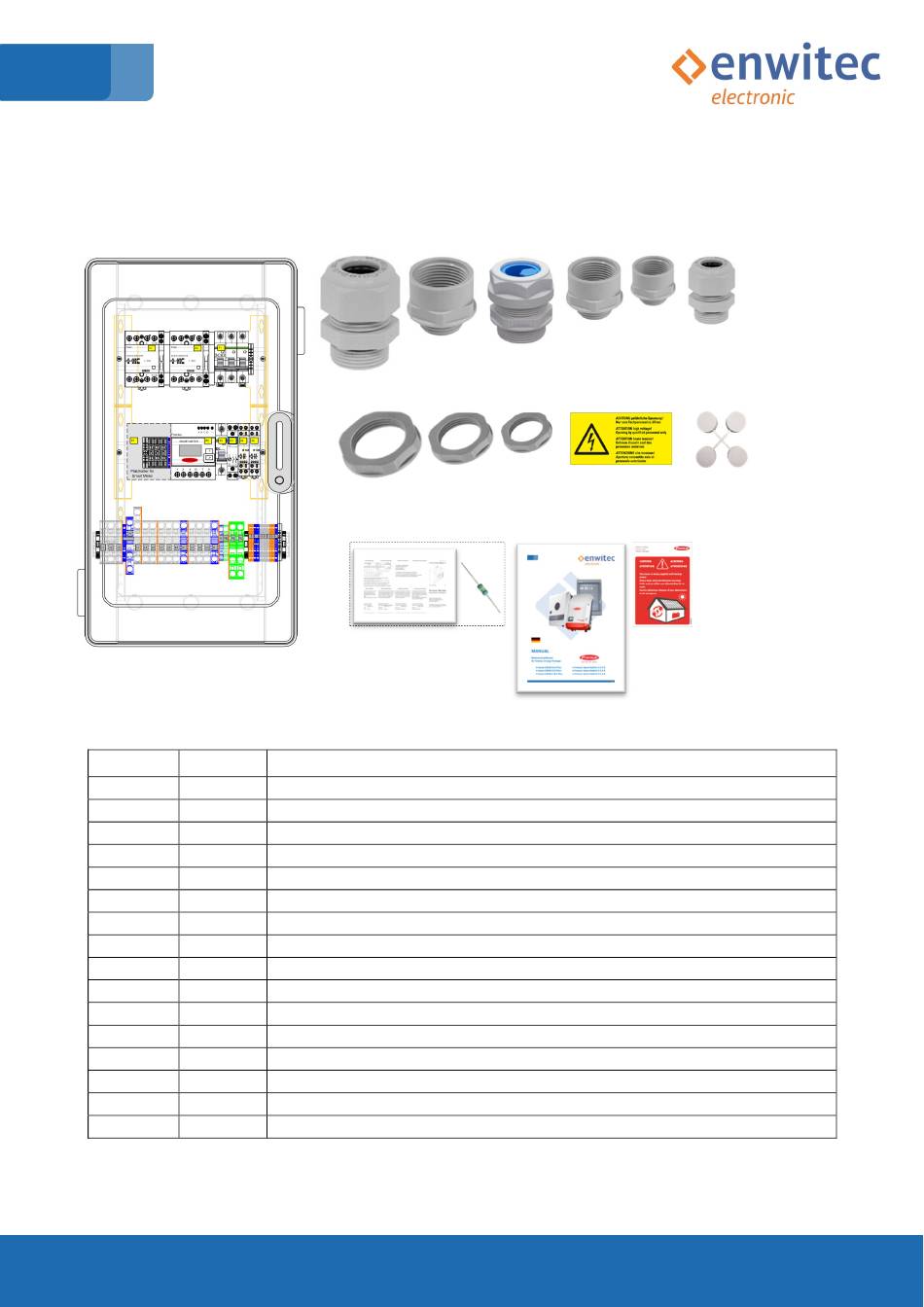

3.1.6 Type 10012743 -Allpolig; mehr als ein PV-Wechselrichter (alle Wechselrichter
einschließlich Symo Hybrid/GEN24 über PV-Zähler)
A
Position Anzahl
A 1
B 2
C 2
D 4
E 2
F 1
G 3
H 2
I 2
J 4
K 1
L 1
M 1
N 1
O 1
P 1
20_02_19_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.4_DE
B C
H
M
Bezeichnung
Netzumschaltbox 10012743
Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16 – 28mm)
Erweiterung von M32 auf M40
Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 15 – 25mm)
Erweiterung von M25 auf M32
Erweiterung von M20 auf M25
Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6 – 13mm)
Gegenmutter M32
Gegenmutter M25
Gegenmutter M20
Warnaufkleber "gefährliche Spannung"
Abdeckkappen für Befestigungsschrauben
Bedienungsanleitung Fronius Smart Meter
Abschlusswiderstand 120Ω (aufgeklebt auf Bedienungsanleitung Smart Meter)
Manual 10011404 (= diese Anleitung)
Notstromaufkleber Fronius
D E
I J K
N O
F G
L
P
