Anleitung Behnke Touchdisplay 20-2006-BS, 21-2006-BS, 50-2006-BS, 43-9566-BS
D
Montage
2.2. Anschluss Behnke Touchdisplay an Basiselektronik 20-0003-BS/
20-0015-BS/20-0017-BS mittels der in der Basiselektronik befindlichen
Displayanschlussleitung (Flachband)

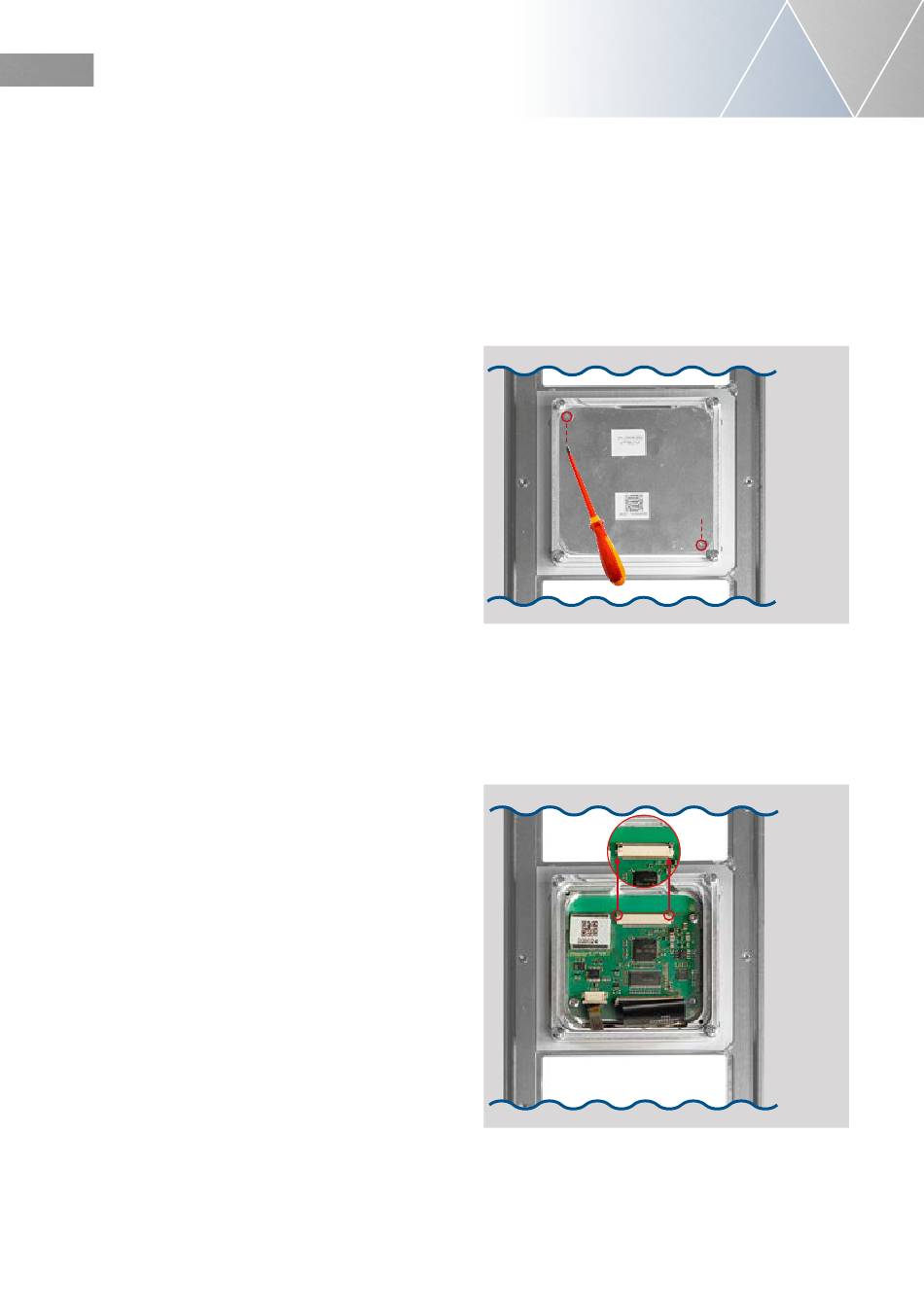

2.2.1. Rückseitigen Displaydeckel zum
anschließen der Flachbandleitung öffnen.
Achten Sie darauf, dass das Display fest im
Behnke Modulrahmen befestigt ist.
Bei Touchdisplay zur Hinterbaumontage
(43-9566-BS) auf den festen und planen Sitz im
bauseitigen Baukörper achten.
2.2.2. Anschlussstecker, auf der jetzt sichtba-
ren Displayplatine, vorsichtig öffnen.
Die Kabelarretierung auf beiden Seiten gleich-
zeitig parallel öffnen.
8
