Montage
2.2. Raccordement de l'écran tactile Behnke à l'électronique de base
20-0003-BS/20-0015-BS/20-0017-BS au moyen du câble de raccordement de
l'écran (câble plat) se trouvant dans l'électronique de base.

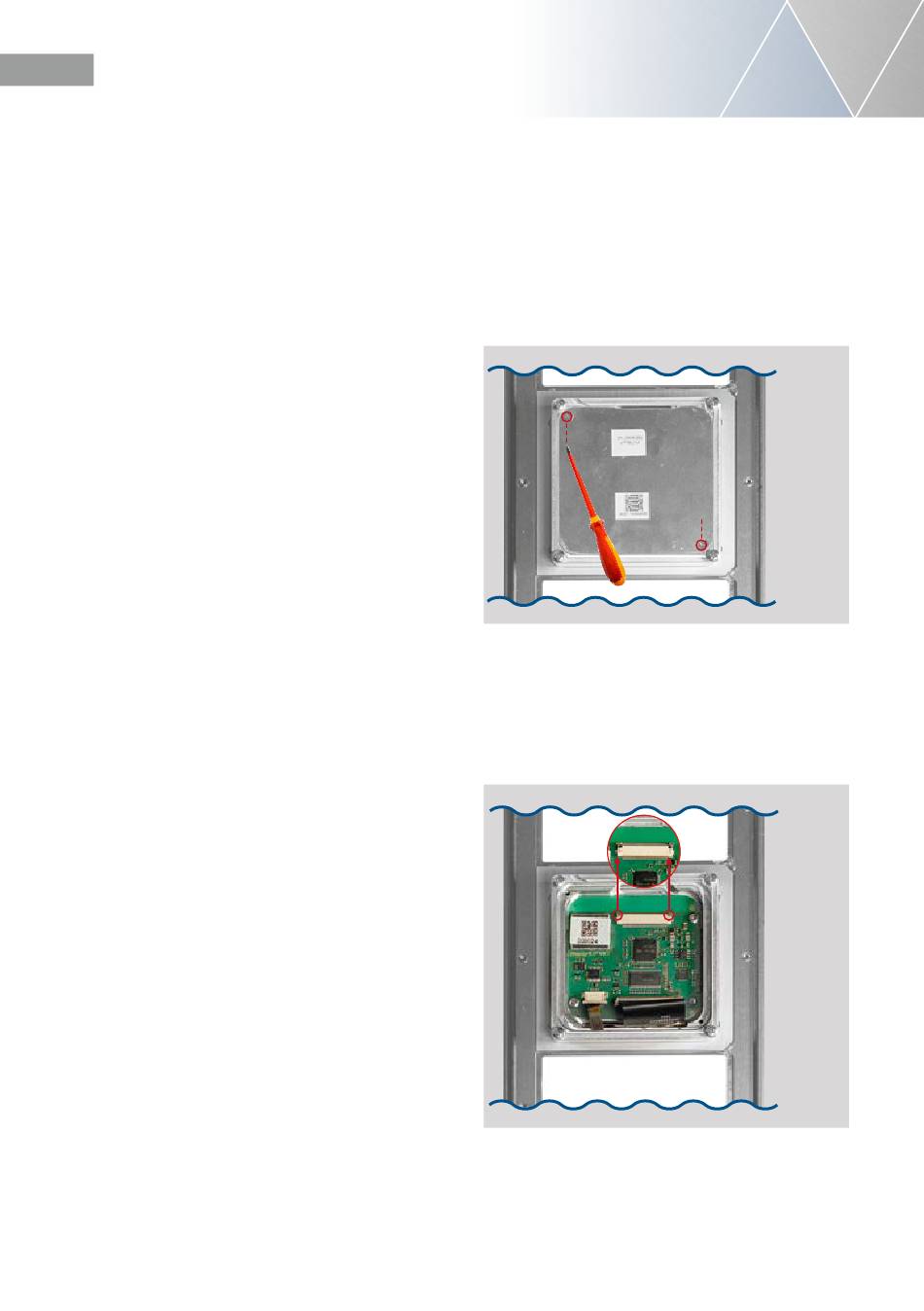

2.2.1. Pour raccorder le câcle plat, ouvrir le
câche arrière de l'écran.
Veiller à ce que l'écran soit bien fixé dans le
cadre de module Behnke.
Pour l'écran tactile à montage arrière
(43-9566-BS), veiller à ce qu'il soit bien fixé et
à plat dans le corps du bâtiment.
2.2.2. Ouvrir avec précaution la prise de
raccordement, sur la platine de l'écran qui est
maintenant visible.
Ouvrir simultanément et parallèlement le dis-
positif de blocage du câble des deux côtés.
