Triggerbus (TRIG [0..7])
U2781A Benutzerhandbuch
Beim Triggerbus (TRIG [0..7]) handelt es sich um einen
digitalen 8-Bit-Bus, der Slot 1 bis 6 verbindet, um die
verschiedenen USB-Module zu synchronisieren. Durch den
Triggerbus geben sich die USB-Module gegenseitig die
Triggersignale weiter.
Wird ein Modul auf MASTER gesetzt und die anderen auf
SLAVE, übernimmt das MASTER-Modul die Steuerung der
anderen (weitere Informationen finden Sie unter
chronisation
(SSI)). Das Steuerungssignal wird über diesen Trig-
gerbus vom MASTER-Modul zu den SLAVE-Modulen weiter-
geleitet. Siehe die folgende Abbildung für den Aufbau des Bus.

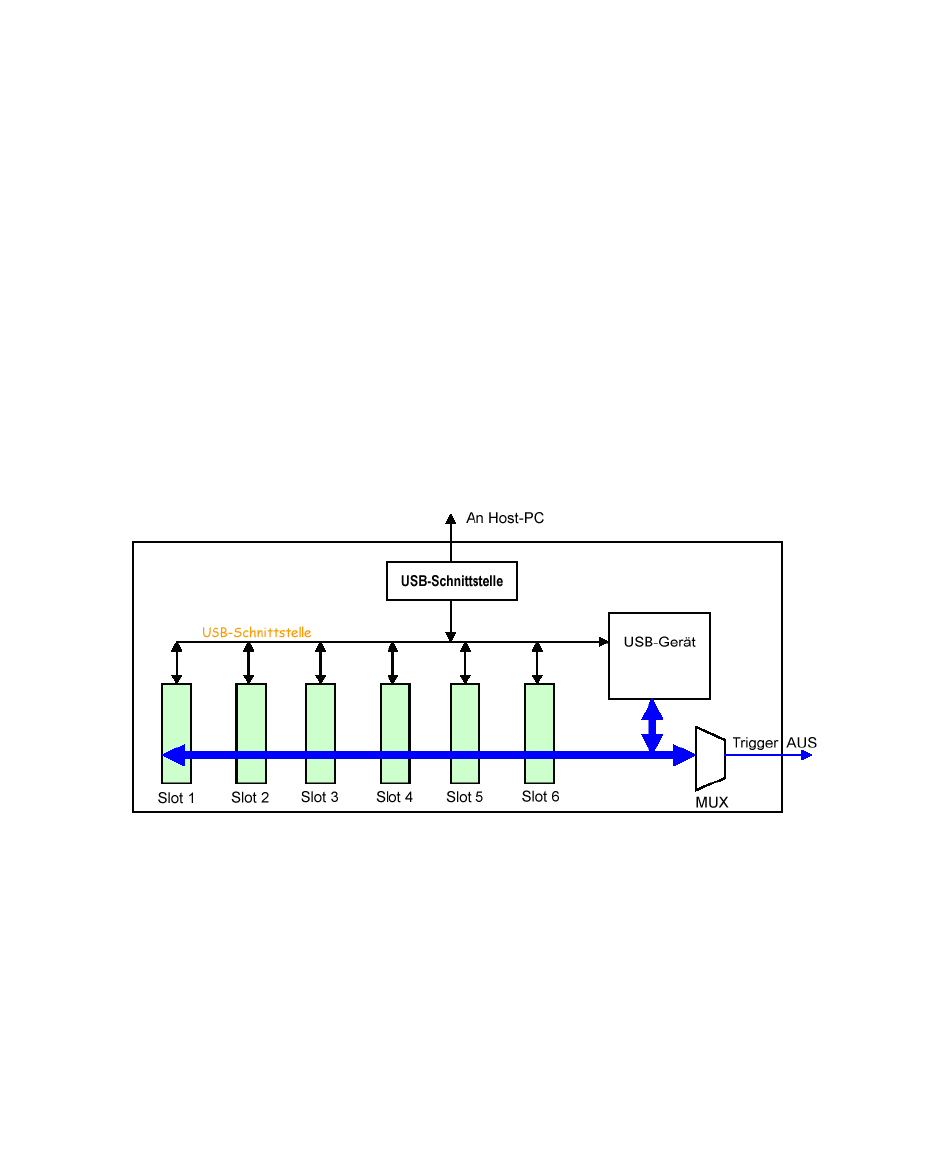

Abbildung 2-2 Blockdiagramm des Triggerbus (TRIG [0..7]) und Trigger
Aus
Außerdem kann der Trigger-Bus ebenfalls dazu verwendet
werden, um die Vorkonfiguration des Gehäuses und der Module
bereits vor einer Triggeraktivität durchzuführen. Weitere
Informationen finden Sie unter
Merkmale und Funktionen
TRIG [0..7]
Erkennung der
Modulplätze.
2
Simultane Syn-
13
