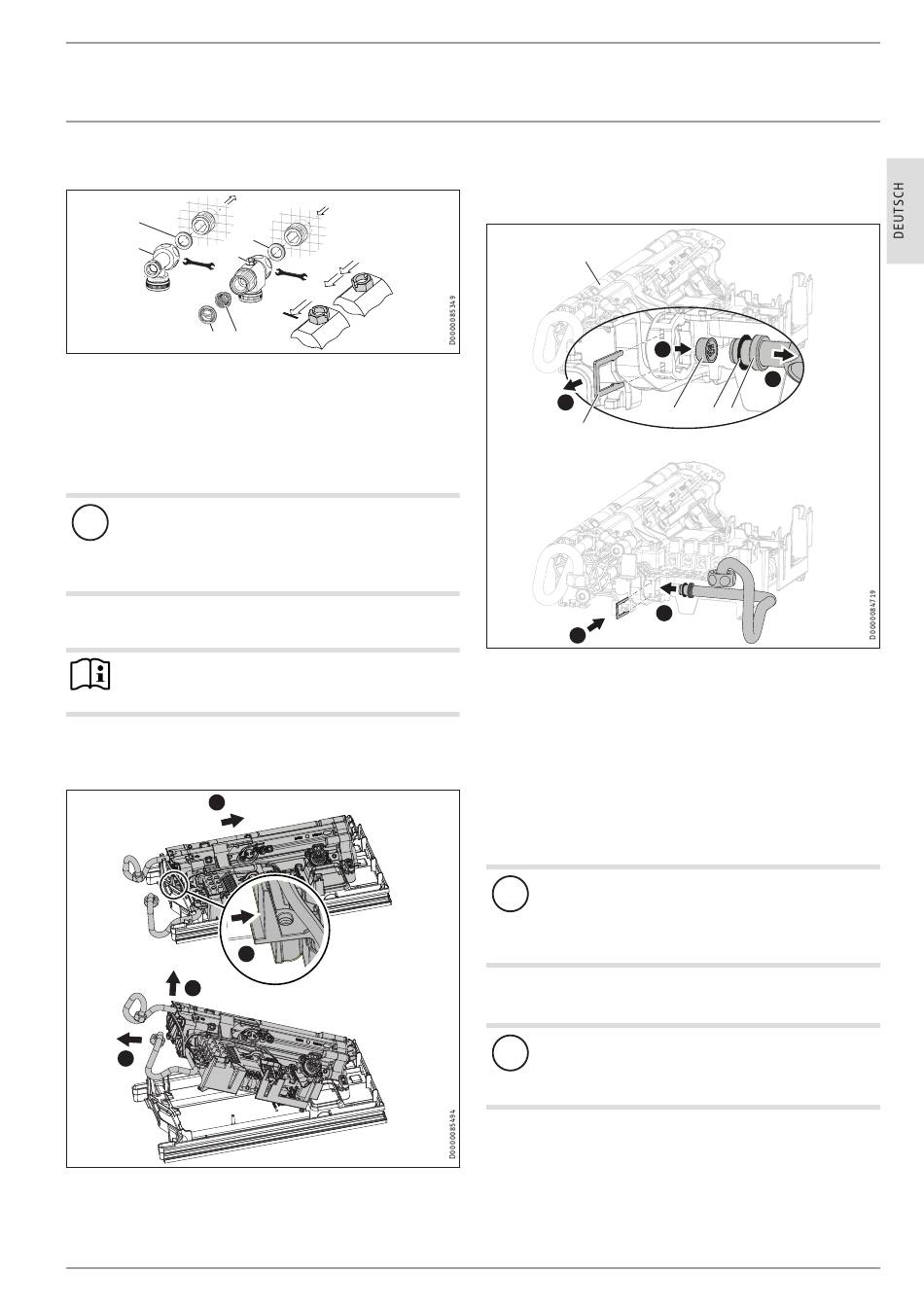

INSTALLATION
Montage
Wasseranschluss herstellen
2
1
3
24
5 Nm
4
5
1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5 Kunststoff-Formscheibe
f Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperr-
ventil mit jeweils einer Flachdichtung auf die Doppelnippel.
Sachschaden
!
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
f Prüfen Sie beim Geräteaustausch, ob das Sieb vor-
handen ist.
Durchflussmengen-Begrenzer entnehmen
Hinweis
Wenn Sie eine Thermostat-Armatur verwenden, dürfen
Sie den Durchflussmengen-Begrenzer nicht entnehmen.
Bei einem zu geringen Volumenstrom entnehmen Sie den Durch-
flussmengen-Begrenzer. Dazu müssen Sie die Funktionsbaugrup-
pe aus der Geräterückwand demontieren.
2.
3.
4.
f Entriegeln Sie den Rasthaken.
f Schieben Sie die Funktionsbaugruppe in der Geräterückwand
leicht nach hinten.
www.stiebel-eltron.com
2
24
5 Nm
1.
f Heben Sie die Funktionsbaugruppe aus der Geräterückwand,
indem Sie die Funktionsbaugruppe leicht nach vorne ziehen
und herausnehmen.
5
3.
1.
4
4.
5.
1 Durchflussmengen-Begrenzer
2 O-Ring
3 Kaltwasser-Rohrbogen mit Absatz für Sicherungsklammer
4 Sicherungsklammer
5 Beheizung
f Demontieren Sie den Kaltwasser-Rohrbogen und den
O-Ring.
f Entnehmen Sie den Durchflussmengen-Begrenzer mit Hilfe
eines spitzen Gegenstandes oder einer geeigneten Zange aus
dem Kaltwasser-Zulauf der Beheizung.
f Montieren Sie den Kaltwasser-Rohrbogen mit dem O-Ring.
Sachschaden
!
Für die Dichtigkeit des Gerätes muss der O-Ring einge-
baut sein.
f Prüfen Sie beim Einbau, ob der O-Ring vorhanden
ist.
f Sichern Sie den Kaltwasser-Rohrbogen mit der
Sicherungsklammer.
Sachschaden
!
Achten Sie darauf, dass die Sicherungsklammer hinter
dem Absatz des Rohrbogens liegt und den Rohrbogen in
seiner Position fixiert.
f Montieren Sie die Funktionsbaugruppe in umgekehrter Rei-
henfolge in die Geräterückwand, bis die Funktionsbaugruppe
einrastet.
2.
1 2 3
DHB-E LCD | 11
