IP 301 Benutzerhandbuch
4.3.2.3. Qos-Konfiguration
Das VoIP-Telefon unterstützt das 802.1Q/P Protokoll sowie die DiffServ-Konfiguration. VLAN
Funktionsweise kann unterschiedliche VLAN-IDs benutzen, indem Signal-Voice-VLAN und Data-VLAN
eingerichtet wird. Die VLAN-Anwenung dieses Telefons ist sehr flexibel.

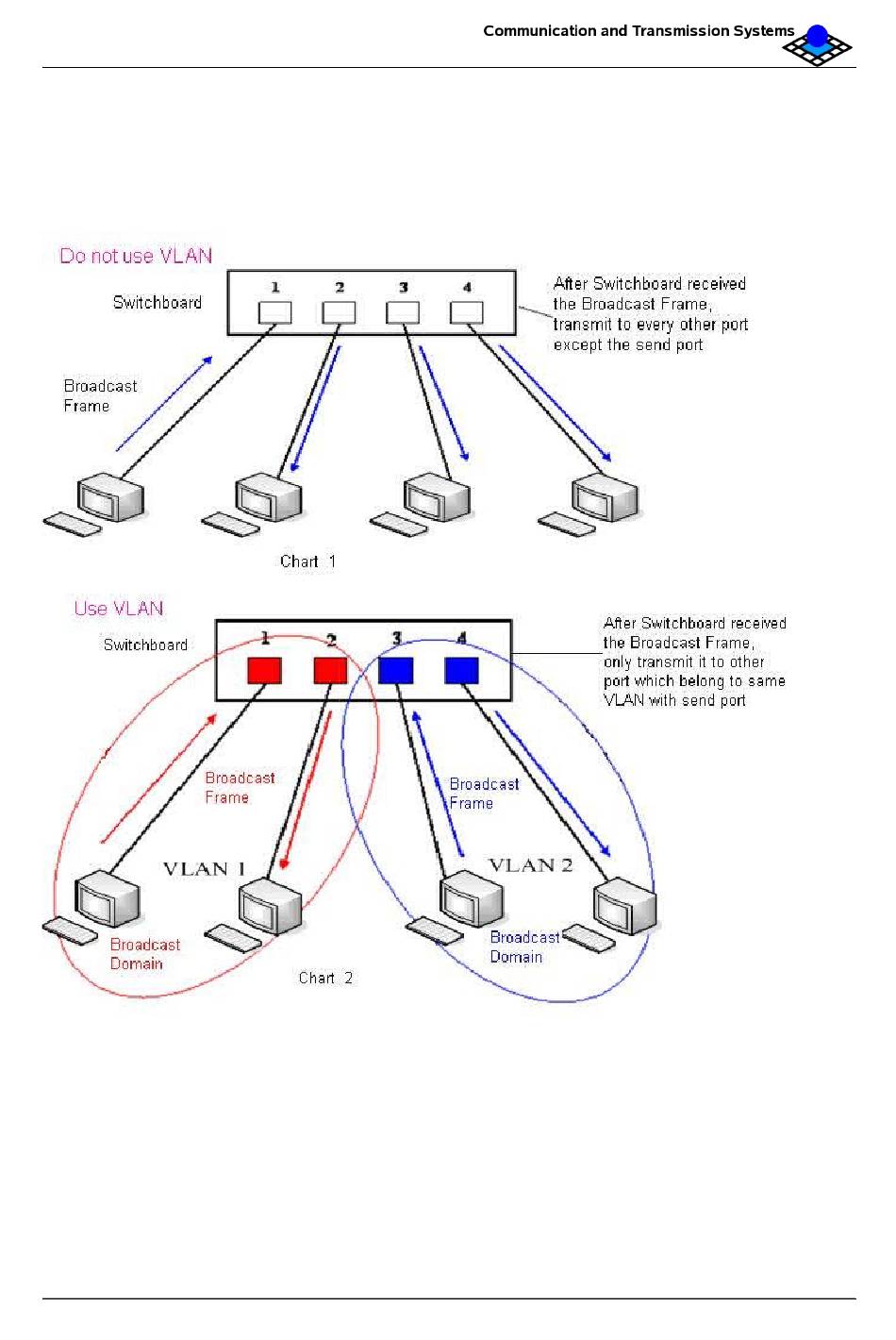

In Abbildung 1 sehen Sie eine Ebene mit zwei Schaltungen ohne VLAN-Einstellung. Jeder Broadcast
wird zu den anderen Anschlüssen übermittelt, nur zum Sendeanschluss nicht. Z.B. wird eine
Broadcast-Information von Anschluss 1 versandt und dann auf Anschluss 2, 3 und 4 übermittelt.
In Abbildung 2 zeigen rot und blau zwei verschiedene VLANs in der Schaltung an. Anschluss 1 und 2
gehören zum roten VLAN, Anschluss 3 und 4 gehören zum blauen VLAN. Wenn ein Broadcast vom
Anschluss 1 gesendet wird, wird er auf den Anschluss 2 geschaltet, dem anderen Anschluss im roten
VLAN und nicht auf die Anschlüsse 3 und 4 des blauen VLAN. Das bedeutet, dass das VLAN die
Broadcast-Domain aufteilt und die Übertragung entsprechend der Rangfolge des Broadcastverbundes
vornimmt.
Anmerkung: Auf der Abbildung 2 wird rot und blau zur Unterscheidung der verschiedenen VLANs
benutzt, in Wirklichkeit benutzt das VLAN verschiedene IDs zur Unterscheidung.
22 / 49
