7.3 INSTALLATIONSANWEISUNGEN

Die Säulengrundplatten dienen als Schablonen für die Bohrungen
Hinweis: Die technischen Spezifikationen des Dübelherstellers für die Montage- und Anbringungsmethoden der Dübel beachten.
Installationsvorgang:
- eine Säule vertikal positionieren;

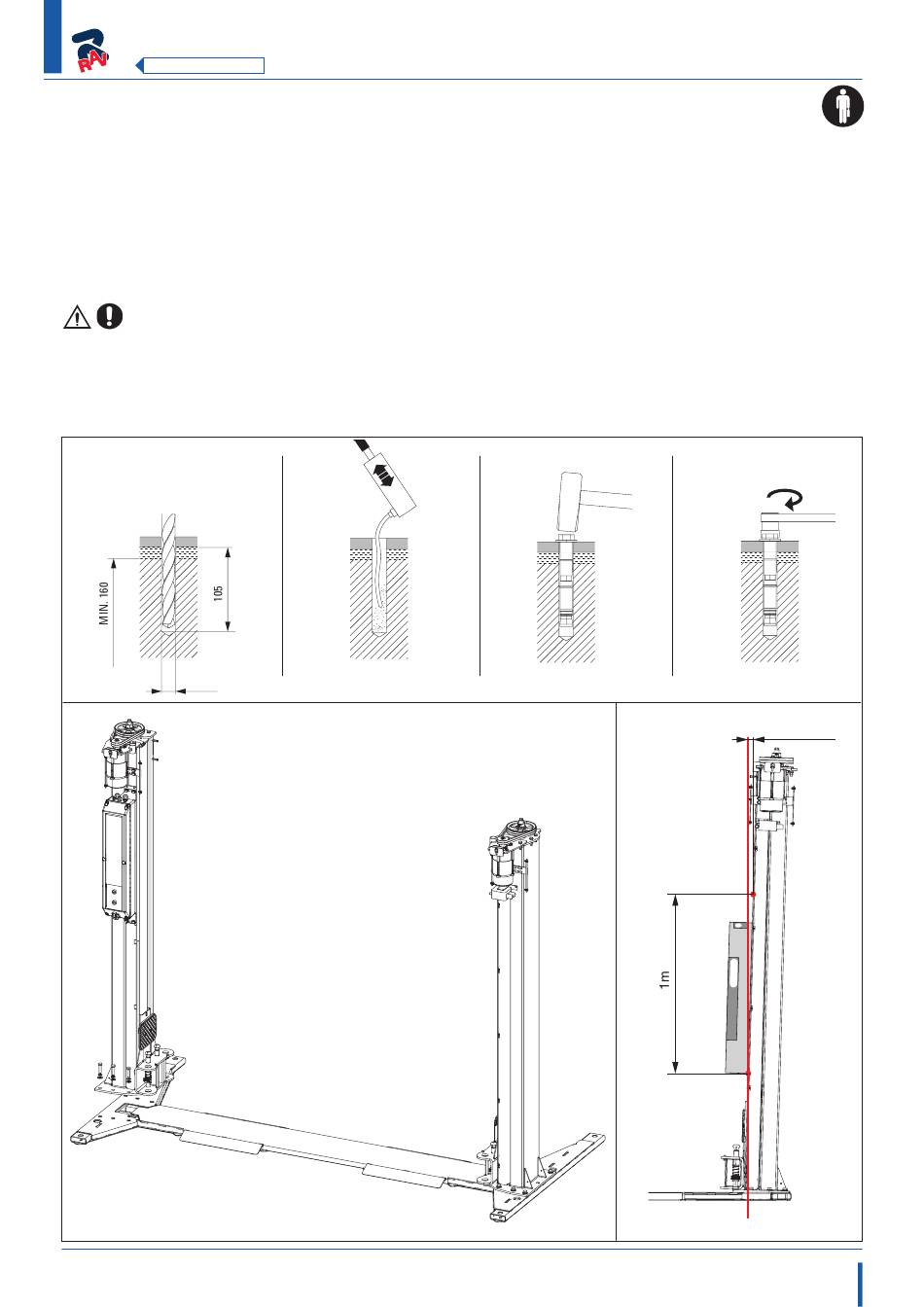

- Eventuell unter der Basisplatte vorhandene Luftspalte ausdistanzieren (Abb. B)
- die Bohrungen anzeichnen und entsprechen dem vom Dübelhersteller angegebenen Verfahren die Bohrungen setzen;
- den Dübel in der Position befestigen;
- die andere Säule vertikal aufrichten und im in Kap. 5.2 angegebenen Abstand positionieren;
- die oben beschriebenen Bohr- und Dübeleinsetzschritte an beiden Säulen ausführen.
Nach ca. 10 Läufen unter voller Belastung das Spannmoment der Dübel überprüfen.
Diese Kontrolle ist alle 3 Monate zu wiederholen.
Kontrollieren, dass sich die Säulen in senkrechter Position befinden und an den Ausdistanzierungen korrekt am Boden aufliegen
(Abb. C).
Ø18
Abb. B
KPS32
Abb. A
4mm max
Abb. C
