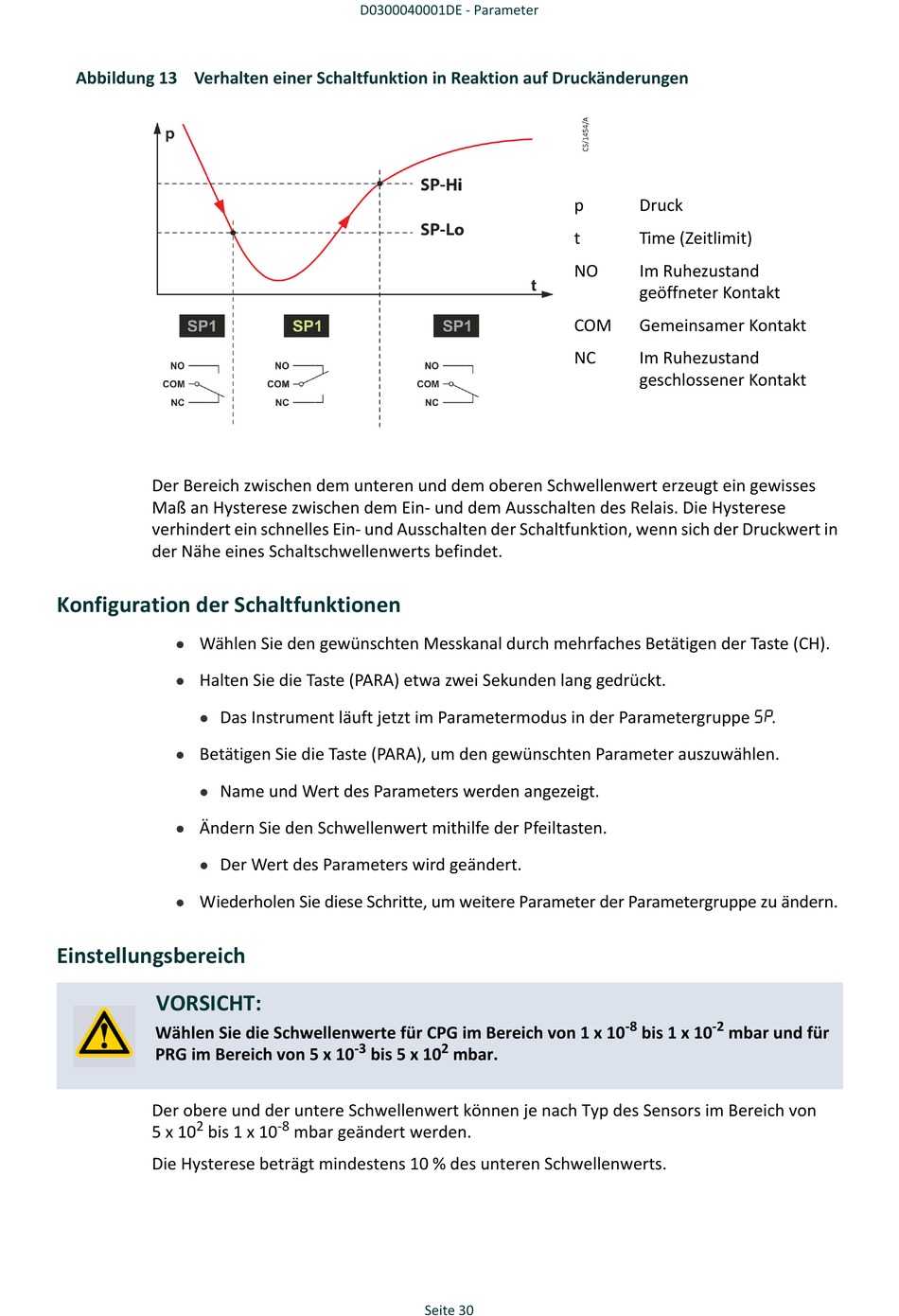

Abbildung 13 Verhalten einer Schaltfunktion in Reaktion auf Druckänderungen
Der Bereich zwischen dem unteren und dem oberen Schwellenwert erzeugt ein gewisses
Maß an Hysterese zwischen dem Ein- und dem Ausschalten des Relais. Die Hysterese
verhindert ein schnelles Ein- und Ausschalten der Schaltfunktion, wenn sich der Druckwert in
der Nähe eines Schaltschwellenwerts befindet.

Konfiguration der Schaltfunktionen

Wählen Sie den gewünschten Messkanal durch mehrfaches Betätigen der Taste (CH).
l
Halten Sie die Taste (PARA) etwa zwei Sekunden lang gedrückt.
l
Das Instrument läuft jetzt im Parametermodus in der Parametergruppe .
l
Betätigen Sie die Taste (PARA), um den gewünschten Parameter auszuwählen.
l
Name und Wert des Parameters werden angezeigt.
l
Ändern Sie den Schwellenwert mithilfe der Pfeiltasten.
l
Der Wert des Parameters wird geändert.
l
Wiederholen Sie diese Schritte, um weitere Parameter der Parametergruppe zu ändern.
l

Einstellungsbereich

VORSICHT:
Wählen Sie die Schwellenwerte für CPG im Bereich von 1 x 10
PRG im Bereich von 5 x 10
Der obere und der untere Schwellenwert können je nach Typ des Sensors im Bereich von
2
5 x 10 bis 1 x 10
Die Hysterese beträgt mindestens 10 % des unteren Schwellenwerts.
D0300040001DE - Parameter
-3 2
bis 5 x 10
-8
mbar geändert werden.
Seite 30
p
t
NO
COM
NC
mbar.
Druck
Time (Zeitlimit)
Im Ruhezustand
geöffneter Kontakt
Gemeinsamer Kontakt
Im Ruhezustand
geschlossener Kontakt
-8 -2
bis 1 x 10 mbar und für
