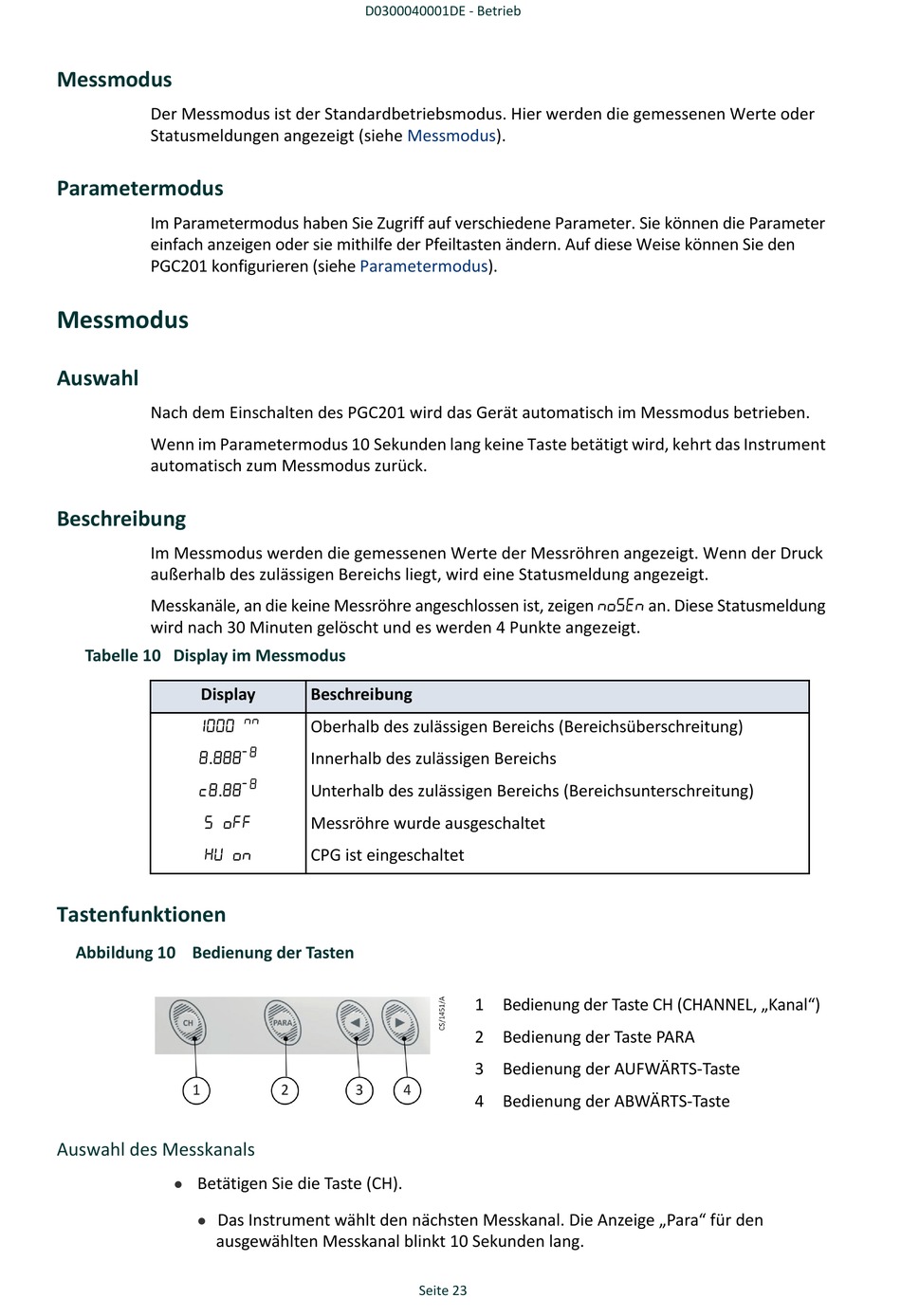

Messmodus

Der Messmodus ist der Standardbetriebsmodus. Hier werden die gemessenen Werte oder
Statusmeldungen angezeigt (siehe Messmodus).

Parametermodus

Im Parametermodus haben Sie Zugriff auf verschiedene Parameter. Sie können die Parameter
einfach anzeigen oder sie mithilfe der Pfeiltasten ändern. Auf diese Weise können Sie den
PGC201 konfigurieren (siehe Parametermodus).
Messmodus

Auswahl

Nach dem Einschalten des PGC201 wird das Gerät automatisch im Messmodus betrieben.
Wenn im Parametermodus 10 Sekunden lang keine Taste betätigt wird, kehrt das Instrument
automatisch zum Messmodus zurück.

Beschreibung

Im Messmodus werden die gemessenen Werte der Messröhren angezeigt. Wenn der Druck
außerhalb des zulässigen Bereichs liegt, wird eine Statusmeldung angezeigt.
Messkanäle, an die keine Messröhre angeschlossen ist, zeigen  an. Diese Statusmeldung
wird nach 30 Minuten gelöscht und es werden 4 Punkte angezeigt.
Tabelle 10 Display im Messmodus
Display

.
.



Tastenfunktionen

Abbildung 10 Bedienung der Tasten

Auswahl des Messkanals

Betätigen Sie die Taste (CH).
l
Das Instrument wählt den nächsten Messkanal. Die Anzeige „Para" für den
l
ausgewählten Messkanal blinkt 10 Sekunden lang.
D0300040001DE - Betrieb
Beschreibung

Oberhalb des zulässigen Bereichs (Bereichsüberschreitung)

Innerhalb des zulässigen Bereichs

Unterhalb des zulässigen Bereichs (Bereichsunterschreitung)
Messröhre wurde ausgeschaltet
CPG ist eingeschaltet
1 Bedienung der Taste CH (CHANNEL, „Kanal")
2 Bedienung der Taste PARA
3 Bedienung der AUFWÄRTS-Taste
4 Bedienung der ABWÄRTS-Taste
Seite 23
