Rys.1/ Fig.1/ Abb.1
Rys.5/ Fig.5/ Abb.5
Rys.7/ Fig.7/ Abb.7
PL
Nowoczesna klamka szyfrowa z dotykową klawiaturą i czytnikiem linii papilarnych, którą możemy zastosować zarówno w drzwiach prawych jak i lewych, w miejscu
montażu tradycyjnej klamki. Możemy ją otworzyć wprowadzając kod PIN użytkownika, skanując zapamiętany wcześniej odcisk lub przez połączenie bluetooth
z aplikacją w telefonie. Możemy ją montować w drzwiach grubych (max. 50mm) i cienkich (min. 35mm) dzięki dołączonym śrubom mocującym, elegancki i uniwersalny
kształt klamki pasuje do wielu rodzajów drzwi. Klamka posiada awaryjną wkładkę patentową dzięki której można otworzyć drzwi po awarii elektroniki, oraz awaryjne
gniazdo ładowania USB-C na wypadek rozładowania baterii.

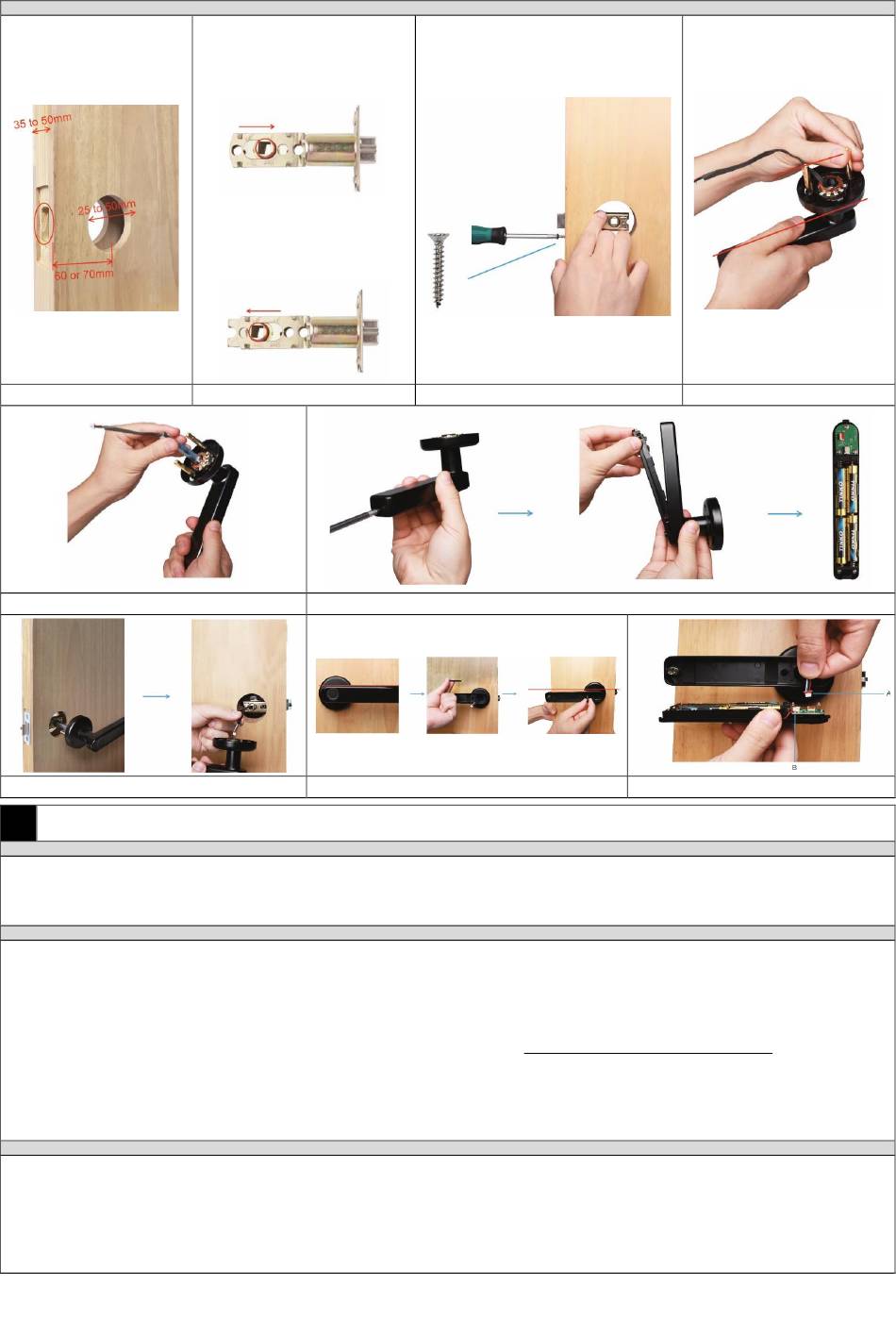

1. Upewnij się, że grubość drzwi mieści się w zakresie 35-50mm, średnica otworu drzwiowego mieści się w zakresie 25-50mm, natomiast średnica otworu w krawędzi
drzwi mieści się w zakresie 23-25mm. Odległość pomiędzy krawędzią drzwi a środkiem otworu drzwiowego powinna wynosić 60mm lub 70mm (rys.1).
2. Włóż zapadkę zamka w otwór przeznaczony na zapadkę, a następnie przykręć ją śrubami do drzwi (8). Należy zwrócić uwagę, aby zapadka była skierowana na
zewnątrz tak jak na rys.3.
3. Załóż śruby łączące na klamkę zewnętrzną, upewnij się że są ułożone równolegle i pasują do klamki wewnętrznej (rys.4).
4. Załóż trzpień klamki, przełóż przewód przez jego środek (rys.5).
5. Odkręć śruby zabezpieczające komorę baterii i umieść w niej 4 nowe baterie typu AAA (1,5V) pamiętając o zachowaniu właściwej polaryzacji. Rys.6
6. Zamocuj zewnętrzną klamkę przekładając przewód i trzpień przez otwór w zapadce. Następnie podłącz przewód do klamki wewnętrznej (rys.7).
7. Zamocuj wewnętrzna klamkę, a następnie przykręć klamkę z obu stron śrubami montażowymi (rys.8). Należy upewnić się, aby klamka została zamontowana
dokładnie w poziomie, nie lekko w dół lub do góry.
8. Włóż przewód zasilający A do gniazda B jak na rys.9.
9. Zamknij pokrywę baterii i dokręć śruby zabezpieczające.
Przycisk funkcyjny „zwykła klamka"
Naciśnij przycisk, aby włączyć tryb swobodnego wejścia. Po włączeniu tej funkcji każdy może odblokować drzwi bez konieczności wprowadzania kodów dostępu lub
odczytywania linii papilarnych.
Przycisk RESET
1. Naciśnij i przytrzymaj przycisk RESET, aż wskaźnik led zaświeci się na czerwono. Zamek został zresetowany.
2. Podwójna blokada: Naciśnij przycisk RESET 3-krotnie, wskaźnik led zaświeci na czerwono. Funkcja została aktywowana, tylko właściciel może odblokować drzwi
po włączeniu funkcji podwójnej blokady. Naciśnij raz przycisk RESET, aby deaktywować tę funkcję.
INSTALACJA/ INSTALLATION/ MONTAGE
Odległość pomiędzy krawędzią drzwi, a
środkiem otworu wynosi 60mm:
The distance between the edge of the door
and the centre of the hole is 60mm:
Der Abstand zwischen dem Rand der Tür
und der Mitte der Öffnung beträgt 60 mm:
Odległość pomiędzy krawędzią drzwi, a
środkiem otworu wynosi 70mm:
The distance between the edge of the door
and the centre of the hole is 70mm:
Der Abstand zwischen dem Rand der Tür
und der Mitte der Öffnung beträgt 70 mm:
Rys.2/ Fig.2/ Abb.2
Rys.6/ Fig.6/ Abb.6
Rys.8/ Fig.8/ Abb.8
Rys.3/ Fig.3/ Abb.3
Klamka szyfrowa z klawiaturą dotykową i funkcją smart
CHARAKTERYSTYKA
INSTALACJA
OBSŁUGA
3
Rys.4/ Fig.4/ Abb.4
Rys.9/ Fig.9/ Abb.9
Instrukcja obsługi
