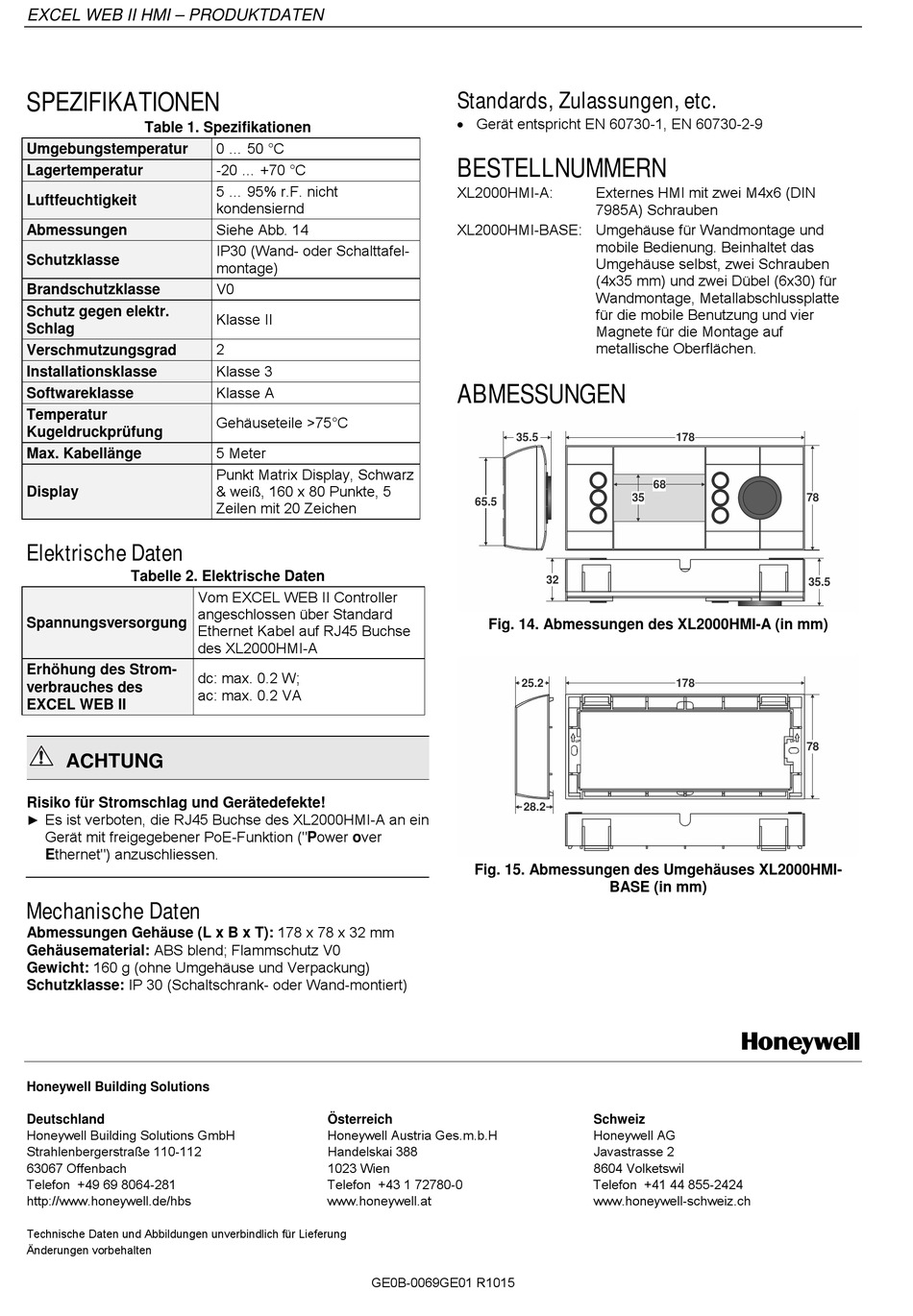

EXCEL WEB II HMI – PRODUKTDATEN
SPEZIFIKATIONEN
Table 1. Spezifikationen
Umgebungstemperatur
Lagertemperatur
Luftfeuchtigkeit
Abmessungen
Schutzklasse
Brandschutzklasse
Schutz gegen elektr.
Schlag
Verschmutzungsgrad
Installationsklasse
Softwareklasse
Temperatur
Kugeldruckprüfung
Max. Kabellänge
Display
Elektrische Daten
Tabelle 2. Elektrische Daten
Vom EXCEL WEB II Controller
angeschlossen über Standard
Spannungsversorgung
Ethernet Kabel auf RJ45 Buchse
des XL2000HMI-A
Erhöhung des Strom-
dc: max. 0.2 W;
verbrauches des
ac: max. 0.2 VA
EXCEL WEB II
ACHTUNG
Risiko für Stromschlag und Gerätedefekte!
Es ist verboten, die RJ45 Buchse des XL2000HMI-A an ein
►
Gerät mit freigegebener PoE-Funktion ("Power over
Ethernet") anzuschliessen.
Mechanische Daten
Abmessungen Gehäuse (L x B x T): 178 x 78 x 32 mm
Gehäusematerial: ABS blend; Flammschutz V0
Gewicht: 160 g (ohne Umgehäuse und Verpackung)
Schutzklasse: IP 30 (Schaltschrank- oder Wand-montiert)
Honeywell Building Solutions
Deutschland
Honeywell Building Solutions GmbH
Strahlenbergerstraße 110-112
63067 Offenbach
Telefon +49 69 8064-281
http://www.honeywell.de/hbs
Technische Daten und Abbildungen unverbindlich für Lieferung
Änderungen vorbehalten
0 ... 50 °C
-20 ... +70 °C
5 ... 95% r.F. nicht
kondensiernd
Siehe Abb. 14
IP30 (Wand- oder Schalttafel-
montage)
V0
Klasse II
2
Klasse 3
Klasse A
Gehäuseteile >75°C
5 Meter
Punkt Matrix Display, Schwarz
& weiß, 160 x 80 Punkte, 5
Zeilen mit 20 Zeichen
Österreich
Honeywell Austria Ges.m.b.H
Handelskai 388
1023 Wien
Telefon +43 1 72780-0
www.honeywell.at
GE0B-0069GE01 R1015
Standards, Zulassungen, etc.
Gerät entspricht EN 60730-1, EN 60730-2-9
BESTELLNUMMERN
XL2000HMI-A:
Externes HMI mit zwei M4x6 (DIN
7985A) Schrauben
XL2000HMI-BASE: Umgehäuse für Wandmontage und
mobile Bedienung. Beinhaltet das
Umgehäuse selbst, zwei Schrauben
(4x35 mm) und zwei Dübel (6x30) für
Wandmontage, Metallabschlussplatte
für die mobile Benutzung und vier
Magnete für die Montage auf
metallische Oberflächen.
ABMESSUNGEN
35.5
65.5
32
Fig. 14. Abmessungen des XL2000HMI-A (in mm)
25.2
UP
28.2
Fig. 15. Abmessungen des Umgehäuses XL2000HMI-
BASE (in mm)
Schweiz
Honeywell AG
Javastrasse 2
8604 Volketswil
Telefon +41 44 855-2424
www.honeywell-schweiz.ch
178
68
35
178
UP
78
35.5
78
