EXCEL WEB II HMI – PRODUKTDATEN
HARDWARE SCHNITTSTELLEN

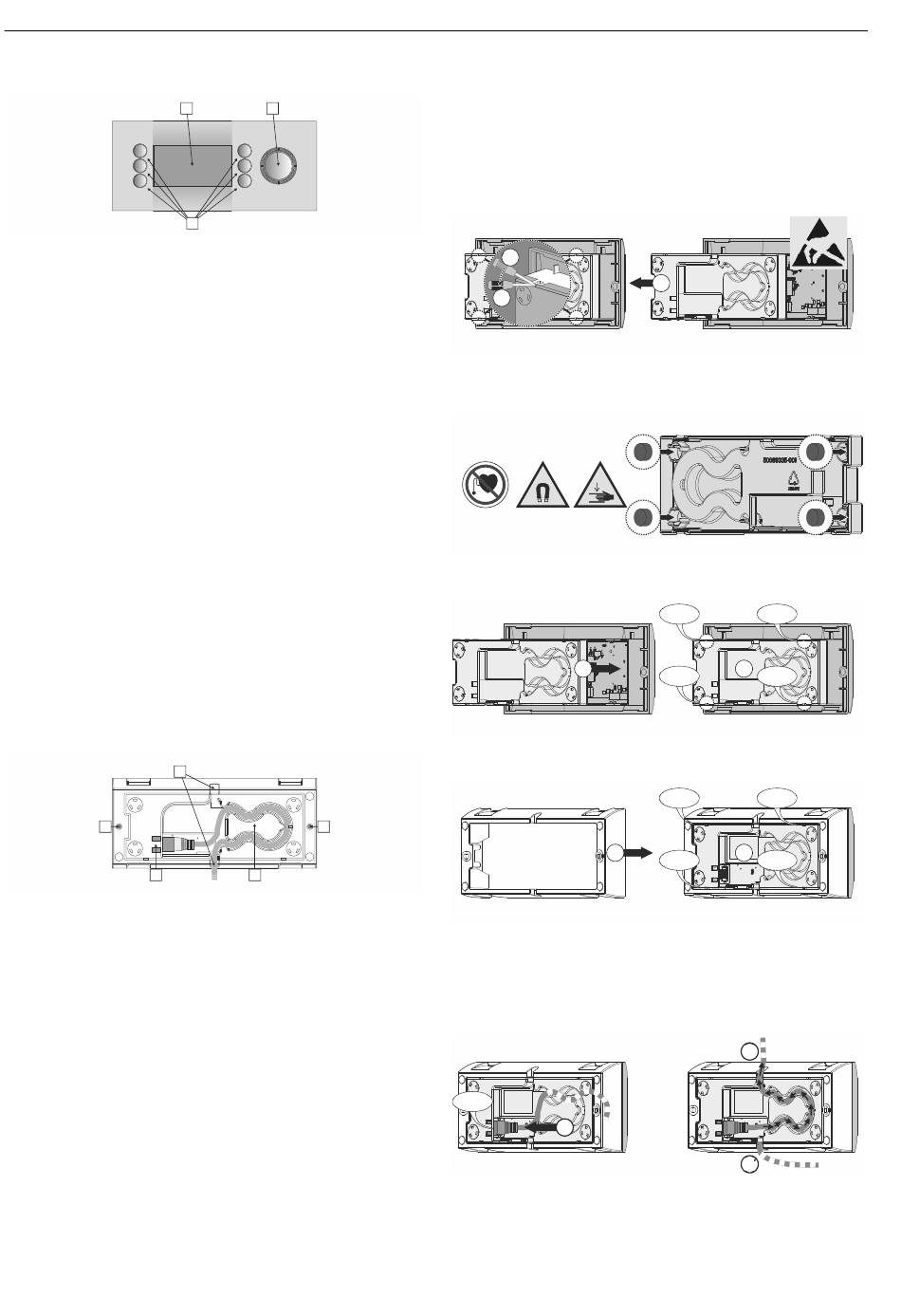

Abb. 1. XL2000HMI-A Bedienelemente
Legende
1 LCD Display
2 Sechs Bedienknöpfe
3 Drück- & Drehknopf
Das LCD Display zeigt Einträge für Applikationsspezifische
Systeminformationen, Bedienerzugang und Menüs mit
Funktionen. Es kann max. 5 Zeilen mit alphanumerischem
Text mit max. 20 Zeichen pro Zeile anzeigen.
Die Hintergrundbeleuchtung geht an sobald irgendeine
Bedienung stattfindet und geht aus, wenn 2 Minuten lang
keine Bedienung vorgenommen wird.
Die sechs Bedienknöpfe bestehen aus 3 Knöpfen mit fester
Funktion (links) und 3 Knöpfen mit wechselnden Funktionen
(rechts).
Der Drück- & Drehknopf wird zur Navigation durch die Menüs
und Listen verwendet; zum Markieren von Einträgen (Menü,
Liste, Option, Wert, Befehlssymbol) und zur Änderung von
Optionen (AN, AUS, etc.) und Werten (Temperatur in °C,
etc.).
MONTAGE
Siehe dazu auch XL2000HMI-A Externes HMI – Montage-
anleitung (MU1Z-0988GE51) für weitere Details.
Verdrahtung
4
1
Abb. 2. Rückansicht des XL2000HMI-A, mit
Verbindungskabel
Legende
1 RJ45 Buchse für Verbindungskabel (siehe auch
ACHTUNG im Bereich "Elektrische Daten" auf S.4)
2 Kabelführung für Zugentlastung
3 Kabeldurchführungen
4 Schraublöcher (für Montage in Schaltschranktür)
GE0B-0069GE01 R1015
1
3
2
3
4
2
Magnetische Montage auf metallischem
Untergrund
Vorgehensweise bei magnetischer Montage:
1. Entfernen Sie die Abdeckung (siehe Abb. 3). Beachten
Sie die Vorsichtsmaßnahmen beim Umgang mit
elektrostatisch sensiblen Geräten um Schäden an
offenen Leiterbaugruppen zu vermeiden.
A
B
Abb. 3. Abdeckung entfernen
2. Setzen Sie die 4 Magneten ein (im Lieferumfang
enthalten) (siehe Abb. 4).
Abb. 4. Einsetzen der Magnete in das Gehäuse
3. Schließen Sie das Gehäuse wieder (siehe Abb. 5).
A
Abb. 5. Schließen des Gehäuses
4. Stecken Sie das Umgehäuse auf (siehe Abb. 6).
Abb. 6. Aufstecken des Umgehäuses
5. Stecken Sie das Verbindungskabel in die RJ45
Buchse und führen Sie das Kabel durch die Schlaufe
für die Zugentlastung (siehe Abb. 7). Sie können das
Kabel sowohl unten (B´) als auch oben (B)
herausführen.
CLICK!
A
Abb. 7. Kabel einstecken und durch Führung legen
6. Das Gerät kann dann bequem auf jede metallische
Oberfläche gesetzt werden (siehe Abb. 8).
2
C
CLICK!
CLICK!
B
CLICK!
CLICK!
CLICK!
CLICK!
A
B
CLICK!
CLICK!
B
B
